5A 2,2 mm de hauteur 7 pin mâle femelle angle droit connecteur magnétique pogo pin.

Le connecteur magnétique à 7 broches est une solution d'interconnexion compacte à courant moyen conçue pour des connexions sécurisées et détachables dans l'électronique.

Principales spécifications:

Courant de fonctionnement continu:5A

Rating de la tension:12 V

Le tonnerre:2.2 mm (espacement compact pour les circuits imprimés denses).

Numéro de broche:7 broches (paire mâle + femelle).

Conception à angle droit:Économise de l'espace dans les enceintes étroites.

Les contacts de Pogo Pin:Chargé au ressort pour des connexions fiables et à faible résistance.

Le sexe:Des versions mâle et femelle sont disponibles (paire d'accouplement).

la force d'attraction magnétique entre les interfaces d'amarrage mâle et femelle du connecteur magnétique à angle droit à 7 broches est > 450 g,qui est essentiel pour des connexions stables dans des applications à forte vibration ou portablesLe connecteur magnétique mâle femelle est utilisé avec des aimants en néodyme de qualité N52, N52 est le grade le plus élevé des aimants en néodyme disponibles dans le commerce, il est permanent de haute performance.

Applications:

électronique modulaire:PCB à libération rapide, appareils d'essai.

Produits de consommation:Ports de charge/données magnétiques (p. ex. appareils portables, IoT).

Équipement médical/industriel:Connecteurs réutilisables pour le diagnostic.

Drones et robotique:Connexions électriques/signaux détachables, ect.

Les avantages:

✅Économie d'espace:L'angle droit + 2,2 mm d'envergure convient aux petits appareils.

✅Durée de vie:Les épingles de Pogo résistent à des cycles d'accouplement répétés, durée de test plus de 5000 fois le minimum

✅Utilisateur convivialL'auto-alignement magnétique simplifie les connexions.

✅Modularité:Facile à remplacer ou à améliorer.

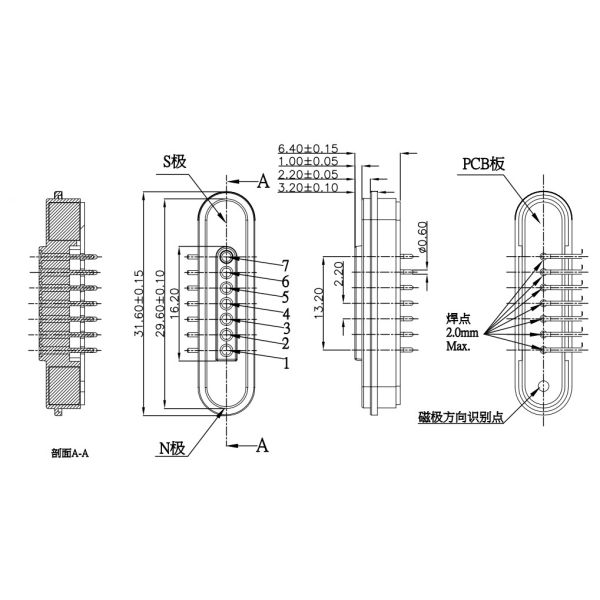

Paramètre des connecteurs magnétiques à 7 broches:

un débit de sortie de l'appareil supérieur à 50 W;

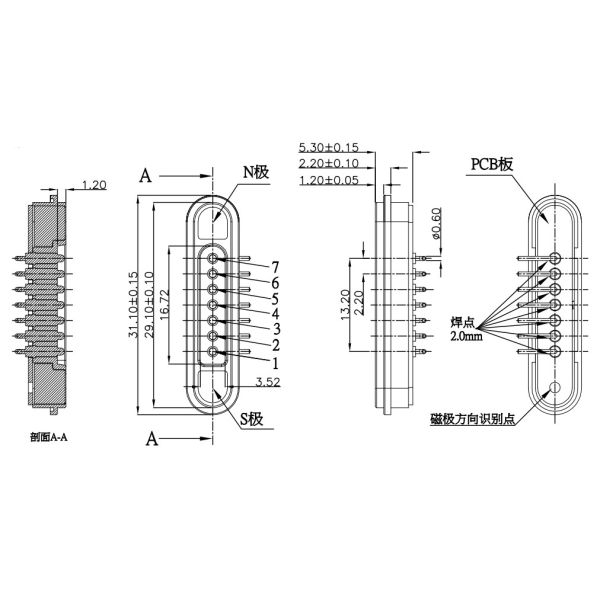

connecteurs magnétiques femelles à angle droit à 7 broches:

Mise en page recommandée du PCB:

Tolérance de mise en page: ± 0,05 mm

Pourquoi les clients nous choisissent-ils?

1- personnalisation et souplesse

2.Échantillons rapides = délai de mise sur le marché plus rapide

3Chaque connecteur est soumis à des contrôles de qualité rigoureux.

Inspection des matériaux à venir

Contrôle de qualité en cours

Tests définitifs à 100%

Traçabilité et conformité

4Flexibilité en matière de contrôle qualité axée sur le client

5. Collaboration QC en temps réel

Application des connecteurs magnétiques:

Nous pouvons fournir un service de conception

Méthode de paiementT/T, Paypal, OCBC

Temps d'échantillonnage:échantillon d'inventaire 2-3Jours ouvrables/échantillon sur mesure 5-7Jours ouvrables

Délai de production:10 à 15 jours ouvrables

Fabriqué pour:Amérique,Europe,Asie,Afrique du Sud

Délai de négociation:Produits à base de plantes

Le service:Haute qualité à prix raisonnable, service OEM, n'importe quelle taille spéciale, couleur, dessins sont acceptables

Emballage et expédition

Toute question, s'il vous plaît envoyer àUnion@upetech.net
