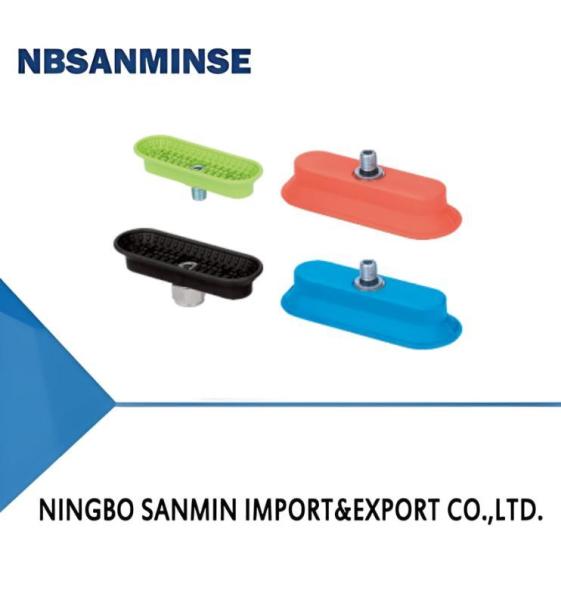

Coupe d'aspiration plate ovale de la série SOF spéciale pour la tôle
Coupe d'aspiration plate ovale de la série SOF spéciale pour la tôle
Les spécifications
Numéro de modèle :
SOF16×50
Lieu d'origine :
Chine
Quantité minimale de commande :
100PCS
Capacité à fournir :
10 000 pièces
Délai de livraison :
5-30days
Détails de l'emballage :
sacs en plastique
Force de traction verticale N :
33
Force de traction latérale N :
24
Force de traction latérale (Surface huileuse) N :
12
Volume intérieur en cm3 :
2
Radius de courbe min de la pièce en mm :
8
Définition
Caractéristiques
◇ Auste plate ovale
◇ Structure de support de modèle interne à grande surface
◇ Différentes tailles sont disponibles
Avantages
◇ Manipulation de pièces longues et étroites
◇ Améliorer efficacement la force de friction entre les sous-tasses et les pièces
◇ le max. La température du matériau HK est de 250 ℃, il peut être utilisé pour ramasser haut
drap
◇ le max. La température du matériau HD est de 160 ℃, elle peut être utilisée pour ramasser haut
Verre temporaire sans marque
◇ Convient pour les pièces avec différentes tailles et formes

Applications
◇ Manipulation des pièces métalliques étroites et longues à vitesse rapide, temps de cycle court
◇ Manipulation de la feuille de métaux et des plaques en aluminium sans déformation
◇ Gestion des pièces métalliques d'estampage automobile
Coupe d'aspiration plate ovale de la série SOF spéciale pour la tôle
Structure
◇ La ventouse et le raccord sont une structure en une seule pièce
Coupe d'aspiration plate ovale de la série SOF spéciale pour la tôle
SOF 40 × 80 N - G3F
① ② ③ ④
Séries Taille
③Material & dureté
Connection fil
Sof 16 × 50 40 × 110 N -nbr 60 G2F-G1 / 4 Femme Feme M10M-M10 × 1,5 Fil masculin
20 × 80 50 × 100 Ng-nbr 45 Fil G3F-G3 / 8Female M14M-M14 × 1,5 Fil masculin
23 × 60 60 × 120 HK-Extra High Temprubber 65 Fil masculin G2M-G1 / 4 Adaptateur RA-RECTANGULAIRE
30 × 90 70 × 140 Matériau sans température / marque HD-High 60

40 × 80




Sélection
Modèle Connexion fil
G2M		 M10M M14M G2F G3F Rampe
Sof16 × 50 □ - □ Sof16 × 50 □ -g2m Sof16 × 50 □ -m10m
Sof20 × 80 □ -m10m		 Sof16 × 50 □ -m14m Sof16 × 50 □ -g2f Sof16 × 50 □ -g3f SOF16 × 50 □ -RA
Sof20 × 80 □ - □ Sof20 × 80 □ -g2m Sof20 × 80 □ -m10m SOF20 × 80 □ -M14M Sof20 × 80 □ -g2f Sof20 × 80 □ -g3f SOF20 × 80 □ -RA
SOF23 × 60 □ - □ Sof23 × 60 □ -g2m Sof23 × 60 □ -m10m SOF23 × 60 □ -M14M Sof23 × 60 □ -g2f Sof23 × 60 □ -g3f SOF23 × 60 □ -RA

Sof40 × 80 □ - □ Sof40 × 80 □ -g2m Sof40 × 80 □ -m10m Sof40 × 80 □ -m14m Sof40 × 80 □ -g2f Sof40 × 80 □ -g3f SOF40 × 80 □ -RA

Sof30 × 90 □ - □ Sof30 × 90 □ -g2m Sof30 × 90 □ -m10m Sof30 × 90 □ -m14m Sof30 × 90 □ -g2f Sof30 × 90 □ -g3f SOF30 × 90 □ -RA

Sof40 × 110□ - □ Sof40 × 110 □ -g2m Sof40 × 110 □ -m10m Sof40 × 110 □ -m14m Sof40 × 110 □ -g2f Sof40 × 110 □ -g3f SOF40 × 110 □ -RA

Sof50 × 100□ - □ Sof50 × 100 □ -g2m Sof50 × 100 □ -m10m SOF50 × 100 □ -M14M Sof50 × 100 □ -g2f Sof50 × 100 □ -g3f SOF50 × 100 □ -RA

Sof60 × 120□ - □ Sof60 × 120 □ -g2m Sof60 × 120 □ -m10m Sof60 × 120 □ -m14m Sof60 × 120 □ -g2f Sof60 × 120 □ -g3f SOF60 × 120 □ -RA

Sof70 × 140□ - □ Sof70 × 140 □ -g2m Sof70 × 140 □ -m10m SOF70 × 140 □ -M14M Sof70 × 140 □ -g2f Sof70 × 140 □ -g3f
SOF70 × 140 □ -RA




Modèle Connexion fil
G2M		 G2F G3F
Modèle Connexion fil
G2M
G2F		 G3F
Sof16 × 50hk- □ Sof16 × 50hk-g2m Sof16 × 50hk-g2f Sof16 × 50hk-g3f
Sof16 × 50hd- □ Sof16 × 50hd-g2m Sof16 × 50hd-g2f Sof16 × 50hd-g3f
Sof20 × 80hk- □ SOF20 × 80HK-G2M SOF20 × 80HK-G2F SOF20 × 80HK-G3F
Sof20 × 80hd- □ SOF20 × 80HD-G2M SOF20 × 80HD-G2F SOF20 × 80HD-G3F
Sof23 × 60hk- □ SOF23 × 60HK-G2M SOF23 × 60HK-G2F SOF23 × 60HK-G3F
Sof23 × 60hd-□ SOF23 × 60HD-G2M SOF23 × 60HD-G2F SOF23 × 60HD-G3F
Sof40 × 80hk- □ SOF40 × 80HK-G2M SOF40 × 80HK-G2F SOF40 × 80HK-G3F
SOF40 × 80HD- □ SOF40 × 80HD-G2M SOF40 × 80HD-G2F SOF40 × 80HD-G3F
Sof30 × 90hk- □ Sof30 × 90hk-g2m SOF30 × 90HK-G2F Sof30 × 90hk-g3f
Sof30 × 90hd-□ Sof30 × 90hd-g2m Sof30 × 90hd-g2f Sof30 × 90hd-g3f
Sof40 × 110hk- □ Sof40 × 110hk-g2m SOF40 × 110HK-G2F SOF40 × 110HK-G3F
Sof40 × 110hd- □ SOF40 × 110HD-G2M SOF40 × 110HD-G2F SOF40 × 110HD-G3F
Sof50 × 100hk- □ Sof50 × 100hk-g2m Sof50 × 100hk-g2f Sof50 × 100hk-g3f
Sof50 × 100hd- □ Sof50 × 100hd-g2m
Sof60 × 120hd-g2m		 Sof50 × 100hd-g2f Sof50 × 100hd-g3f
Sof60 × 120hk- □ Sof60 × 120hk-g2m Sof60 × 120hk-g2f Sof60 × 120hk-g3f
Sof60 × 120hd- □ Sof60 × 120hd-g2f Sof60 × 120hd-g3f
Sof70 × 140hk- □ SOF70 × 140HK-G2M SOF70 × 140HK-G2F SOF70 × 140HK-G3F
Sof70 × 140hd- □ SOF70 × 140HD-G2M SOF70 × 140HD-G2F SOF70 × 140HD-G3F
Technique paramètres
Modèle Verticale
retrait forcer
N		 Latéral
retrait forcer
N		 Latéral
retrait forcer
(Huileux surface) n
Intérieur
volume
cm³
Curve rayon
de pièce de travail
MM
Poids
g
Recommandé
tuyau diale
MM		 Mpq
PCS
Sof16 × 50 33 24 12 2 8 17 4 1
Sof20 × 80 78 38 35 5 25 23 4 1
Sof23 × 60 57 37 33 3 20 29 4 1
Sof30 × 90 125 77 60 10 30 24 4 1
Sof40 × 80 141 110 100 11 50 43 6 1
Sof40 × 110 200 188 118 25 35 47 6 1
Sof50 × 100 217 181 121 20 75 56 6 1
Sof60 × 120 312 254 170 35 75 70 6 1
Sof70 × 140 445 344 230 52 90 77 8 1
◇ Remarque: Test du niveau de vide -60kpa, pièce avec une surface lisse et propre. Les données de la force de retrait comme ci-dessus sont déterminées sans considérer le facteur de sécurité.
Les données peuvent être différentes en fonction des différentes surfaces de la pièce.
Coupe d'aspiration plate ovale de la série SOF spéciale pour la tôle


Modèle / taille L W H G LG H 5 Y
Sof16 × 50 □ -g2f 50 16 19.5 G1 / 4 11 14 17 3
Sof16 × 50 □ -g3f 50 16 19.5 G3 / 8 11 14 22 3
SOF16 × 50 □ -RA 50 16 19.5 31,8 × 31,8 4.7 18.7 - 3
Sof20 × 80 □ -g2f 84 24 15.5 G1 / 4 11 14 17 5
Sof20 × 80 □ -g3f 84 24 15.5 G3 / 8 11 14 22 5
SOF20 × 80 □ -RA 84 24 15.5 31,8 × 31,8 4.7 18.7 - 5
Sof23 × 60 □ -g2f 61.5 22.5 12 G1 / 4 11 14 17 3
Sof23 × 60 □ -g3f 61.5 22.5 12 G3 / 8 11 14 22 3
SOF23 × 60 □ -RA 61.5 22.5 12 31,8 × 31,8 4.7 18.7 - 3
Sof30 × 90 □ -g2f 93 33 16 G1 / 4 11 14 17 5
Sof30 × 90 □ -g3f 93 33 16 G3 / 8 11 14 22 5
SOF30 × 90 □ -RA 93 33 16 31,8 × 31,8 4.7 18.7 - 5
Sof40 × 80 □ -g2f 82 39 14 G1 / 4 11 14 17 4
Sof40 × 80 □ -g3f 82 39 14 G3 / 8 11 14 22 4
SOF40 × 80 □ -RA 82 39 14 31,8 × 31,8 4.7 18.7 - 4
Sof40 × 110 □ -g2f 113 43 21.5 G1 / 4 11 14 17 6
Sof40 × 110 □ -g3f 113 43 21.5 G3 / 8 11 14 22 6
SOF40 × 110 □ -RA 113 43 21.5 31,8 × 31,8 4.7 18.7 - 6
Sof50 × 100 □ -g2f 102 49 16 G1 / 4 11 14 17 5
Sof50 × 100 □ -g3f 102 49 16 G3 / 8 11 14 22 5
SOF50 × 100 □ -RA 102 49 16 31,8 × 31,8 4.7 18.7 - 5
Sof60 × 120 □ -g2f 123 58 18 G1 / 4 11 14 17 6
Sof60 × 120 □ -g3f
SOF60 × 120 □ -RA		 123 58 18 G3 / 8 11 14 22 6
123 58 18 31,8 × 31,8 4.7 18.7 - 6
Sof70 × 140 □ -g2f 141 67.5 19 G1 / 4 11 14 17 7
Sof70 × 140 □ -g3f 141 67.5 19 G3 / 8 11 14 22 7
SOF70 × 140 □ -RA 141 67.5 19 31,8 × 31,8 4.7 18.7 - 7

Coupe d'aspiration plate ovale de la série SOF spéciale pour la tôle

Modèle / taille L W H G LG H S Y
Sof16 × 50 □ -g2m 50 16 19.5 G1 / 4 9 10.5 5 3
Sof16 × 50 □ -m10m 50 16 19.5 M10 × 1,5 12 13.5 5 3
Sof16 × 50 □ -m14m 50 16 19.5 M14 × 1,5 12 13.5 5 3
Sof20 × 80 □ -g2m 84 24 15.5 G1 / 4 9 10.5 5 5
Sof20 × 80 □ -m10m 84 24 15.5 M10 × 1,5 12 13.5 5 5
SOF20 × 80 □ -M14M 84 24 15.5 M14 × 1,5 12 13.5 5 5
Sof23 × 60 □ -g2m 61.5 22.5 12 G1 / 4 9 10.5 5 3
Sof23 × 60 □ -m10m 61.5 22.5 12 M10 × 1,5 12 13.5 5 3
SOF23 × 60 □ -M14M 61.5 22.5 12 M14 × 1,5 12 13.5 5 3
Sof30 × 90 □ -g2m 93 33 16 G1 / 4 9 10.5 5 5
Sof30 × 90 □ -m10m 93 33 16 M10 × 1,5 12 13.5 5 5
Sof30 × 90 □ -m14m 93 33 16 M14 × 1,5 12 13.5 5 5
Sof40 × 80 □ -g2m 82 39 14 G1 / 4 9 10.5 5 4
Sof40 × 80 □ -m10m 82 39 14 M10 × 1,5 12 13.5 5 4
Sof40 × 80 □ -m14m 82 39 14 M14 × 1,5 12 13.5 5 4
Sof40 × 110 □ -g2m 113 43 21.5 G1 / 4 9 11 5 6
Sof40 × 110 □ -m10m 113 43 21.5 M10 × 1,5 12 13.5 5 6
Sof40 × 110 □ -m14m 113 43 21.5 M14 × 1,5 12 13.5 5 6
Sof50 × 100 □ -g2m 102 49 16 G1 / 4 9 11 5 5
Sof50 × 100 □ -m10m 102 49 16 M10 × 1,5 12 13.5 5 5
SOF50 × 100 □ -M14M 102 49 16 M14 × 1,5 12 13.5 5 5
Sof60 × 120 □ -g2m 123 58 18 G1 / 4 9 11 5 6
Sof60 × 120 □ -m10m 123 58 18 M10 × 1,5 12 13.5 5 6
Sof60 × 120 □ -m14m 123 58 18 M14 × 1,5 12 13.5 5 6
Sof70 × 140 □ -g2m 141 67.5 19 G1 / 4 9 11 5 7
Sof70 × 140 □ -m10m 141 67.5 19 M10 × 1,5 12 13.5 5 7
SOF70 × 140 □ -M14M 141 67.5 19 M14 × 1,5 12 13.5 5 7
