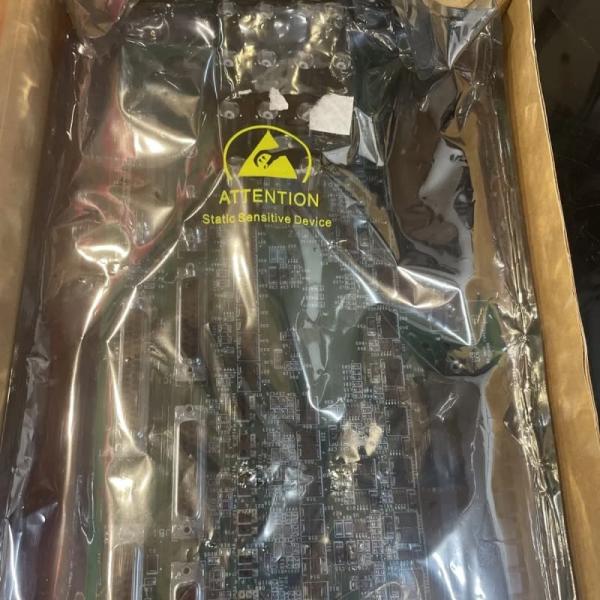

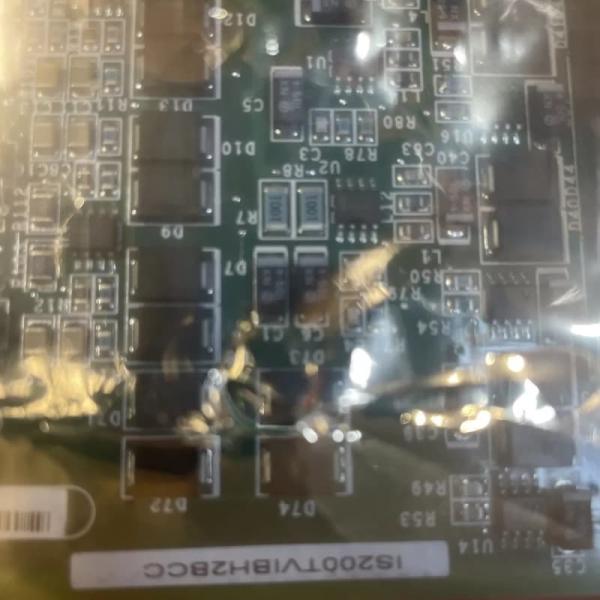

Le GE IS200TVIBH2BBB est une carte de bornes de vibration dans le système de contrôle Mark VI, essentielle pour la surveillance des vibrations dans les machines industrielles. Elle connecte jusqu'à 14 sondes Bently Nevada, dont 2 peuvent être liées à la carte VVIB pour un traitement ultérieur, et prend en charge divers types de sondes : proximité, vitesse, accélération, sismique et phase.

Fonctionnant avec la carte vectorielle d'entrée de vibration, elle facilite la surveillance continue des vibrations. La VVIB fournit l'alimentation (-28V DC, avec redondance via des circuits de sélection haute à diode dans les systèmes TMR) et traite les signaux via une conversion analogique-numérique, transmettant les données via le bus VME au contrôleur. Le contrôleur génère des alarmes pour les vibrations, l'excentricité, la position axiale et la logique de déclenchement pour éviter les pannes. Elle comprend des connecteurs BNC pour les outils de maintenance portables, permettant des contrôles prédictifs.

Caractéristiques :
Compatibilité des sondes : Prend en charge 14 sondes Bently Nevada et s'intègre à la VVIB pour un traitement avancé du signal.

Alimentation redondante : -28V DC de la VVIB, avec les systèmes TMR utilisant des circuits de sélection haute à diode pour une alimentation fiable ; les régulateurs fournissent -23 à -26V DC avec une protection contre les courts-circuits.

Traitement du signal : Les signaux des sondes subissent une conversion A/N via la VVIB, avec un échantillonnage à grande vitesse pour la transmission de données en temps réel au contrôleur.

Maintenance et sécurité : Les connecteurs BNC permettent la collecte de données portables ; les alarmes/logique de déclenchement générées par le contrôleur empêchent les pannes de machines.

Intégration du système : Intégration transparente avec Mark VI, améliorant l'efficacité opérationnelle en minimisant les temps d'arrêt grâce à une surveillance proactive des vibrations.
