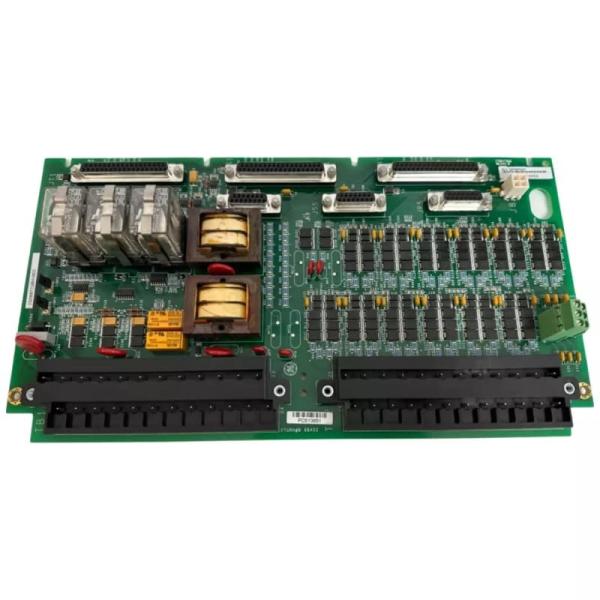

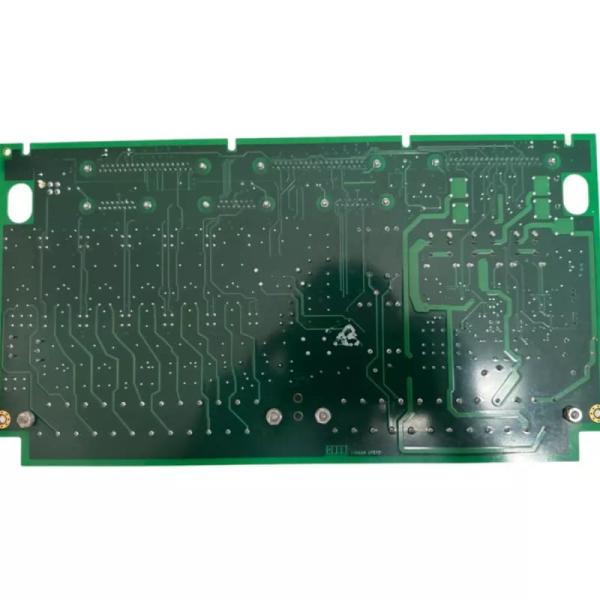

Le GE IS200TTURH1BEC est une carte de terminaison de turbine, faisant partie des systèmes Mark VI de GE, conçue pour le contrôle des turbines à gaz, à vapeur et éoliennes. Elle sert d'interface avec le processeur d'E/S de la turbine, gérant les entrées/sorties critiques : 12 dispositifs passifs de mesure de la vitesse par impulsions, signaux de tension du générateur/bus provenant des transformateurs de potentiel, sortie 125 V CC pour la bobine du disjoncteur principal (52G) et entrées de capteurs de tension/courant d'arbre.

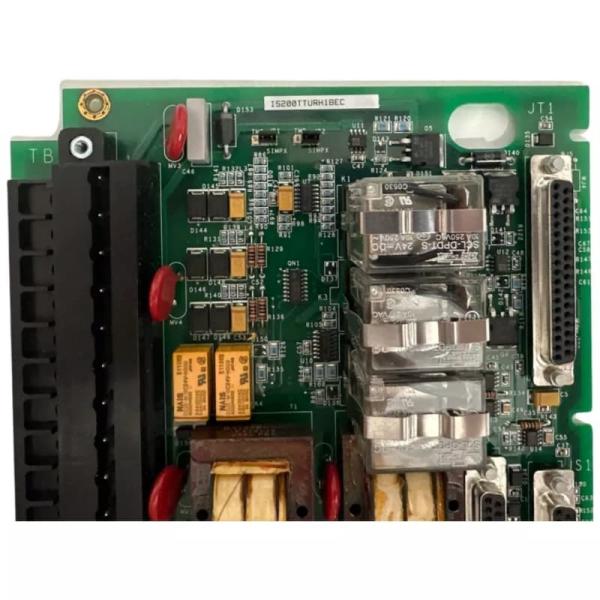

Comportant les relais K25, K25P et K25A, tous deux nécessaires à la fermeture pour l'alimentation du disjoncteur, elle prend en charge les configurations simplex et TMR via des cavaliers. Les connecteurs incluent JR5 pour les signaux de vitesse, JR1 pour les autres signaux et des ports supplémentaires compatibles TMR comme JS5, JT5. Le câblage utilise des borniers TB1/TB2 avec des bandes de blindage mises à la terre ; TB3 prend en charge les connexions TTL optionnelles. Équipée de relais, de transformateurs et de connecteurs D-sub, elle garantit des performances robustes dans les environnements industriels de turbines.

Fonctionnalités :
E/S multifonctionnelles : Gère la mesure de la vitesse, la surveillance de la tension, le contrôle des disjoncteurs et le traitement des signaux d'arbre, essentiels au fonctionnement de la turbine.

Prise en charge de la redondance : Configurable via des cavaliers pour les systèmes Simplex ou TMR, le TMR utilisant six connecteurs pour la tolérance aux pannes.

Relais critiques : Les relais K25, K25P, K25A permettent le fonctionnement du disjoncteur principal, assurant une distribution sûre de l'alimentation.

Connectivité flexible : Inclut des connecteurs D-sub, des borniers et TB3 pour TTL, s'adaptant aux diverses entrées de capteurs/dispositifs.

Compatibilité Mark VI : S'intègre aux systèmes Mark VI/VIe, prenant en charge les turbines à gaz, à vapeur et éoliennes, une mise à niveau par rapport aux applications limitées de Mark V.
