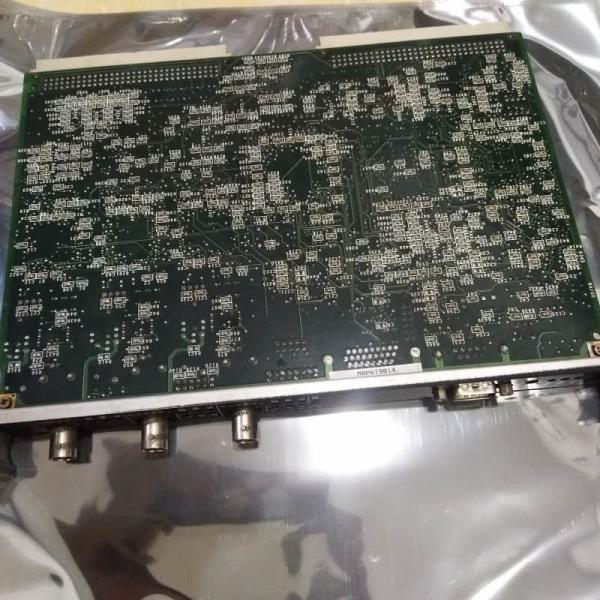

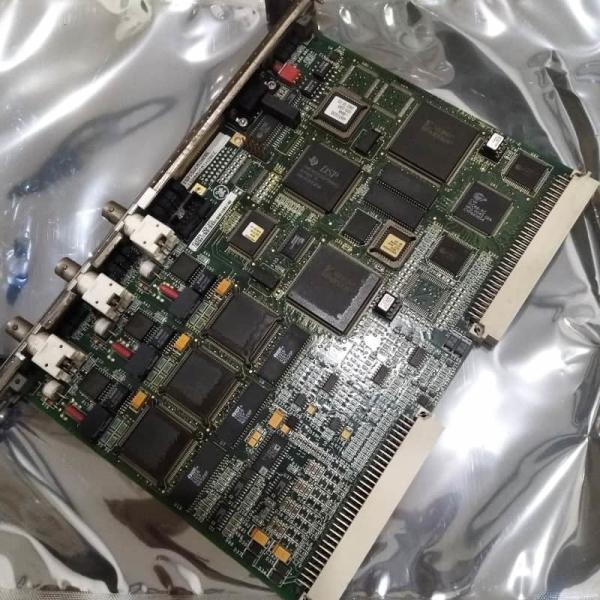

Le GE IS200VCMIH2B est une carte contrôleur maître de bus VME dans le système de contrôle de turbine Mark VI, facilitant la communication entre les cartes d'E/S, les modules de contrôle et les modules de protection via IONet. Elle prend en charge les configurations simplex et TMR, les modèles TMR communiquant sur trois canaux d'E/S et d'autres modules de contrôle.

Équipée d'un DSP 32 bits Texas Instruments TMS320C32, elle dispose d'une mémoire à double port, de SRAM (64k×32) et de mémoire flash (128k×8). La communication comprend Ethernet 10 Base2, des transferts de bus VME, un port série RS-232C et un port parallèle. Montée dans l'emplacement un du module de contrôle central, elle utilise le vote de tolérance aux pannes implémenté par logiciel pour les données d'entrée, assurant la fiabilité dans les applications de turbines à gaz, à vapeur et éoliennes.

Fonctionnalités :

Prise en charge de la double configuration : Fonctionne dans les systèmes simplex ou TMR, s'adaptant aux besoins de redondance.

Communication robuste : Intègre des ports Ethernet (IONet), bus VME, série et parallèle pour un transfert de données transparent entre les modules et les racks d'E/S.

Vote SIFT : Améliore la tolérance aux pannes en votant sur les données d'entrée des connexions IONet, assurant une transmission précise des données aux contrôleurs.

Traitement puissant : Utilise un DSP 32 bits avec une mémoire dédiée pour un traitement efficace des signaux et un contrôle en temps réel.

Diagnostics complets : Inclut un temporisateur de surveillance (150 ms) pour la détection des blocages du processeur et les alarmes informées par la redondance.

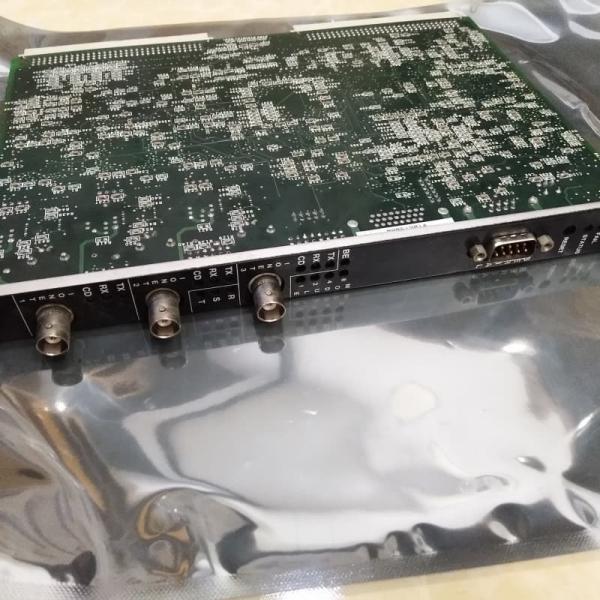

Matériel durable : Comprend une face avant avec des LED, des connecteurs (IONet, série) et des composants tels que des FPGA, des transformateurs et des circuits intégrés, conçus pour la résilience industrielle.

Intégration Mark VI : Essentiel pour les systèmes Speedtronic, prenant en charge les applications de turbines étendues au-delà des capacités antérieures de Mark V.
