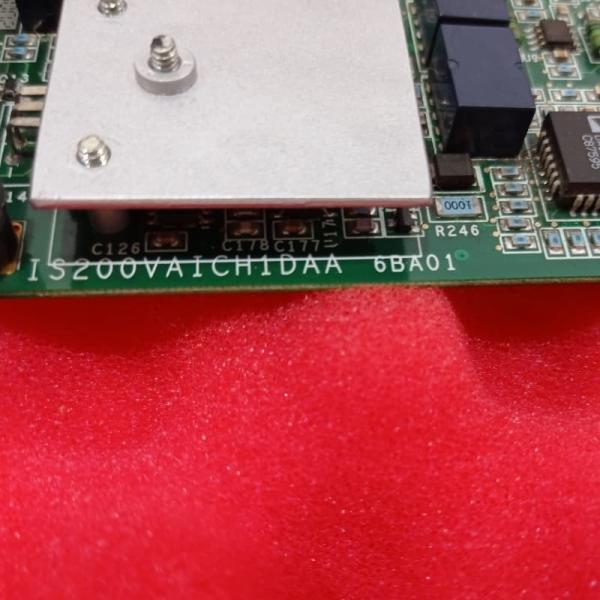

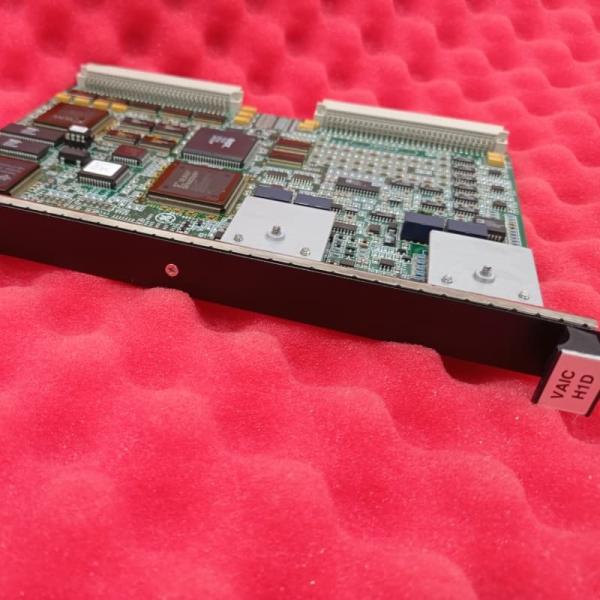

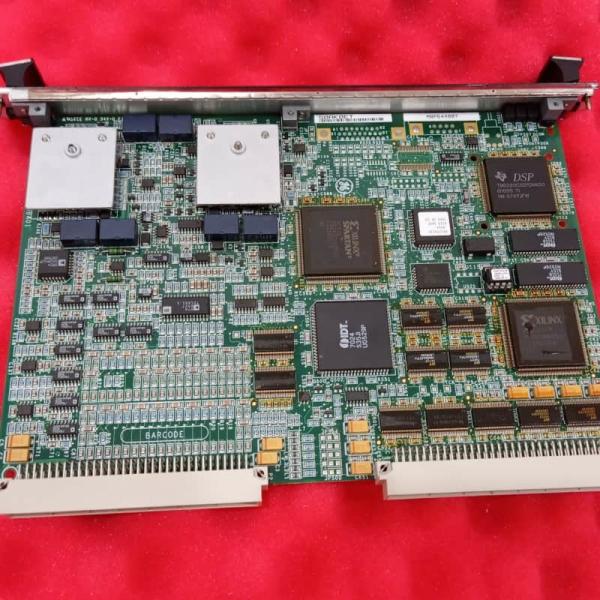

Le GE IS200VAICH1DAA est une carte d'entrée/sortie analogique du système de contrôle Mark VI, prenant en charge les configurations simplex et TMR. Elle gère 20 entrées analogiques et 4 sorties analogiques, convertissant les signaux analogiques en valeurs numériques pour la transmission au contrôleur via le fond de panier VME, et vice versa pour les courants de sortie.

Dans les configurations TMR, les signaux d'entrée sont répartis sur trois racks VME (R, S, T), chacun avec un VAIC ; les sorties utilisent un circuit propriétaire pour combiner les signaux des trois, assurant une tolérance aux pannes. En mode simplex, un seul VAIC traite tous les signaux. Il s'intègre aux borniers TBAI via des connecteurs à verrouillage J3/J4, supportant des charges allant jusqu'à 800 Ω sur 1000 pieds de fil #18 avec une tension d'entraînement de 18 V. Faisant partie de la série Mark VI, il améliore le contrôle des turbines grâce à la technologie Speedtronic.

Fonctionnalités :
Capacité d'E/S : 20 entrées analogiques et 4 sorties, gérées via deux borniers.

Prise en charge de la redondance : La configuration TMR avec trois VAIC assure la tolérance aux pannes ; le mode simplex offre un fonctionnement simplifié.

Traitement du signal : Convertit les signaux analogique-numérique pour la communication du contrôleur et numérique-analogique pour les courants de sortie, en maintenant l'intégrité sur de longs câbles.

Compatibilité : Fonctionne avec les borniers TBAI, supportant des charges de 800 Ω et un câblage de 1000 pieds via une tension d'entraînement de 18 V.

Adaptabilité industrielle : S'intègre aux systèmes Mark VI, permettant la détection du décrochage du compresseur et des performances fiables dans les applications de contrôle des turbines.

Installation facile : Se connecte via des connecteurs à verrouillage J3/J4 ; des voyants de diagnostic indiquent l'état du système après la mise sous tension.
