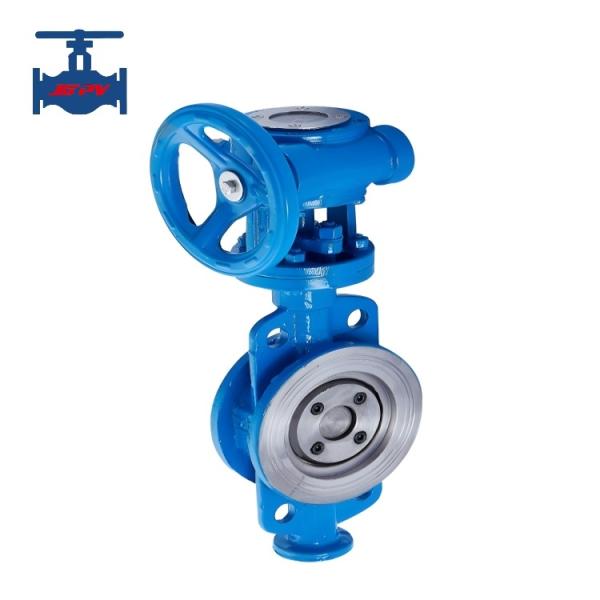

Ventilateur papillon en acier moulé
Ventilateur papillon en acier moulé
Les spécifications
Lieu d'origine :
Chine
Quantité minimale de commande :
1 jeu
Conditions de paiement :
L/C,T/T,Western Union
Délai de livraison :
14 jours Pression normale
Détails de l'emballage :
Emballage de sécurité de boîtes en contreplaqué
Applications: :
Généraux
Montage du type : :
Bâti direct
Standard ou non standard: :
La norme
Flow way: :
Deux voies
Le déclenchement: :
Manuel, électrique, pneumatique, automatique
Performance d'étanchéité :
Sélection
Température de fonctionnement: :
Température normale et température élevée
Application de la pression: :
Pression normale
Garantie de qualité : :
18 mois
Définition

Les points forts: Ventilateur papillon en acier moulé


Introduction du produit:


La soupape papillon, également connue sous le nom de soupape à clapet, est un type de soupape de régulation avec une structure simple.Il fait référence à une vanne dont le membre de fermeture (disque de vanne ou disque papillon) est un disque circulaire qui tourne autour de l'arbre de la vanne pour obtenir l'ouverture et la fermeture, adapté au contrôle de l'allumage et de l'arrêt des supports dans les conduites à basse pression.Les soupapes papillon peuvent être utilisées pour contrôler le flux de divers types de fluides, y compris l'air, l'eau, la vapeur, divers milieux corrosifs, les boues, les huiles, les métaux liquides et les milieux radioactifs.Ils fonctionnent principalement comme dispositifs de coupure et d'étranglement dans les pipelines. Le membre d'ouverture/fermeture d'une soupape papillon est un disque de papillon circulaire qui tourne autour de son propre axe à l'intérieur du corps de la soupape pour atteindre le but d'ouverture/fermeture ou de régulation.

Paramètres techniques du produit:


Diamètre nominal DN (mm)

50 à 1200

Précipitation nominale PN (MPa)

0.6Je ne sais pas.4.0

Pression d'essai (MPa)

Résistance (eau)

0.9Je ne sais pas.6.0

Envelopper (eau)

0.66Je ne sais pas.4.4

Principaux composants

Corps

Acier inoxydableAcier au carbone/acier allié

plaque de soupape

Acier inoxydableAcier au carbone/acier allié

écoulement de la soupape

Acier inoxydable 2Cr13

Emballage

PTFE, graphite souple

L'axe

Acier inoxydable, PTFE, carbure cimenté

Température de fonctionnement

-40 ̊570°C

Adapté au milieu

L'eau, l'huile, la vapeur, l'acide et l'alcali et autres milieux corrosifs




Caractéristiques du produit:


  1. La soupape papillon présente une structure simple, une petite taille, un poids léger, une faible consommation de matériaux, des dimensions d'installation compactes, une ouverture/fermeture rapide avec rotation de 90°,et couple de conduite faibleIl est utilisé pour couper, connecter et réguler les supports dans les pipelines, offrant d'excellentes caractéristiques de contrôle des fluides et des performances d'étanchéité serrées lorsqu'il est fermé.
  2. Les soupapes papillon peuvent transporter l'escargot avec une accumulation minimale de liquide dans les ouvertures de tuyaux.
  3. La conception simplifiée du disque papillon minimise la perte de résistance du fluide, ce qui en fait un produit économe en énergie.
  4. La tige de soupape adopte une structure à travers-barre, éteinte et trempée pour fournir de bonnes propriétés mécaniques complètes, résistance à la corrosion et performances anti-gallant.la tige tourne seulement sans soulever, empêchant les dommages à l'emballage de la tige et assurant un étanchéité fiable.l'extrémité étendue est conçue pour empêcher l'éjection, évitant ainsi la saillie de la tige en cas de fracture inattendue de la connexion tige-disque..
  5. Les types de connexions comprennent les connexions à brides, à plaquettes, soudés à bout et à plaquettes à rouleaux.
    Les formes d'actionnement comprennent les actionneurs manuels, à engrenages, électriques, pneumatiques, hydrauliques et électro-hydrauliques 联动 (liens électro-hydrauliques), permettant un contrôle à distance et un fonctionnement automatisé.
