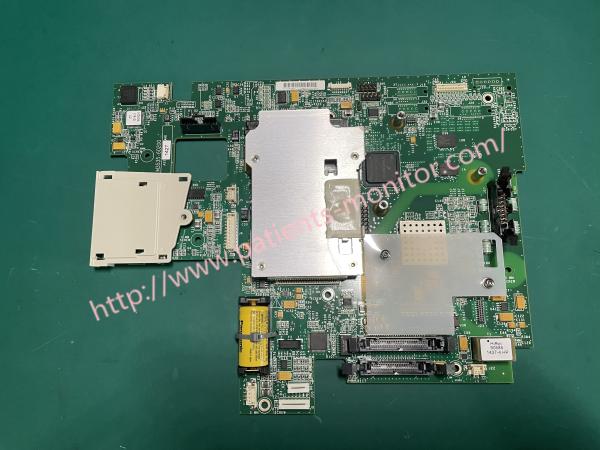

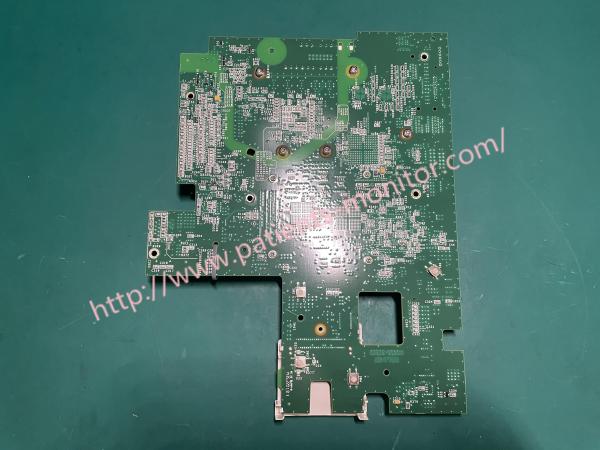

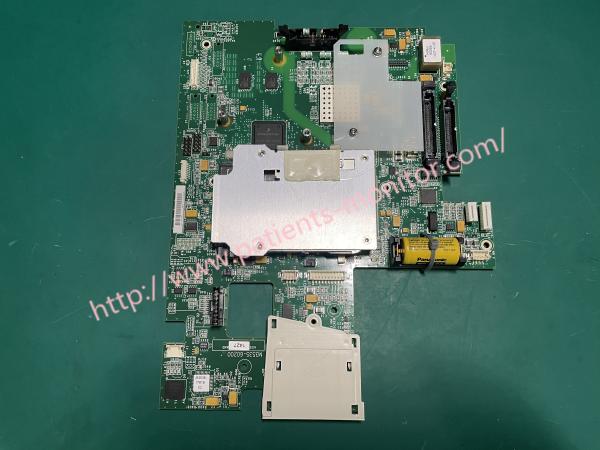

La carte mère du défibrillateur Philip MRX M3535A Le processeur PCAM3535 à 60200

Je ne sais pas. La carte mère du défibrillateur Philip MRX M3535A Le processeur PCAM3535 à 60200Fonction

Le processeur PCA remplit les fonctions suivantes:

•Contrôle global du système.

•Contrôle avancé de tous les modules et sous-systèmes.

•Contrôle la séquence d'allumage et d'arrêt.

•Enregistre les paramètres sélectionnés par l'utilisateur.

•Les magasins exploitent des logiciels, y compris les données utilisées pour générer des formats d'affichage et des graphiques.

•Toutes les fonctions d'interface utilisateur, y compris:

- Génère et contrôle les sons et les signaux audio et détecte les pressions sur les boutons du panneau avant.

- Génère et formatise des informations pour les écrans et les imprimantes.

- LEDs d'indication qui contrôlent la rétroéclairage du bouton de choc et l'alimentation externe.

• Stocke les informations sur les cartes de données.

•Overse les fonctions de défibrillation du PCA thérapeutique, notamment:

- Commence la séquence de charge du condensateur.

- Surveillance de la tension du condensateur.

- Commence la séquence de choc.

- Contrôle l'isolement thérapeutique et les relais internes.

• Contrôle les fonctions de stimulation du PCA thérapeutique, notamment:

- Il démarre chaque impulsion.

- Il surveille le courant.

- Contrôle l'activation des relais d'isolement.

• Contrôle l'extrémité avant de l'ECG avec le processeur PCA (ECG principal) et l'alimentation PCA (ECG pad/paddle).

•Tout le traitement par ECG, y compris le filtrage, la détection de la fréquence cardiaque et l'analyse du rythme.

•Définit diverses limites d'alarme (HR, SpO2 etc.) et génère des avertissements lorsque ces limites sont dépassées.

•Points d'interconnexion pour les conduites d'ECG, les lignes de sortie d'ECG et le PCA SpO2.

•L'extrémité avant analogique de l'ECG pour les ECG en ligne à trois, cinq et douze conducteurs (10 fils). •Logique SpO2 et isolement du patient.

• Mesure la température du dispositif.

•surveille l'état général du système et contrôle les indicateurs RFU.

Je ne sais pas.Spécification deLa carte mère du défibrillateur Philip MRX M3535ALe processeur PCAM3535 à 60200

Je ne sais pas.Le processeur PCADémontage et remplacement

Le processeur PCA contient le logiciel d'exploitation de l'appareil. Tous les processeurs PCA sont en anglais américain, numéro de pièce 12NC - 453563478461; 5x5 - M3535-68101.

Lorsque vous installez un nouveau processeur PCA, vous devez également:

• Entrez le numéro de série de l'appareil et activez les options à l'aide des menus Mode service.

• Configurez la langue de l'appareil (si elle n'est pas l'anglais américain) à l'aide de l'outil de support logiciel approprié.Retirer le processeur PCA implique de déconnecter de nombreux câbles et enlever de nombreuses vis.

Suppression

1Retirez le PCA SpO2.

2Retirez le couvercle du module de mesure.

3Déconnectez tous les câbles.

4Enlevez les vis.

5Levez le processeur PCA du châssis.

a. Assurez-vous de déplacer les nombreux câbles afin que le processeur PCA puisse être retiré.

b. Laissez la batterie de la montre (lithium) en place lors de l'envoi du PCA pour réparation.

6. Retirez la carte mémoire interne. Appuyez sur le bouton noir d'éjection et retirez la carte

Remplacement

1Insérez la batterie de l' horloge (lithium).

2Installez le ventilateur de remplacement.

3Remplacez la carte mémoire interne.

a. Insérez la carte mémoire interne dans l'emplacement le plus éloigné du ventilateur. Prenez.

b. Poussez la carte jusqu'à l'entrée.

4Mettez le processeur PCA en place.

Éloignez les câbles, alignez les trous du processeur PCA avec les écartements de vis en dessous, assurez-vous qu'aucun câble ou fil ne soit coincé sous le PCA.

5Remplacez les vis.

a. Remplacer et resserrer les sept vis T10.

b. Remplacer et resserrer les vis d'épaule.

6Remplacer le PCA SpO2

7. Remplacer le panneau du module de mesure

8Connectez le processeur PCA.

9Fermez l'appareil.

10Remplacez le plateau de la carte.
