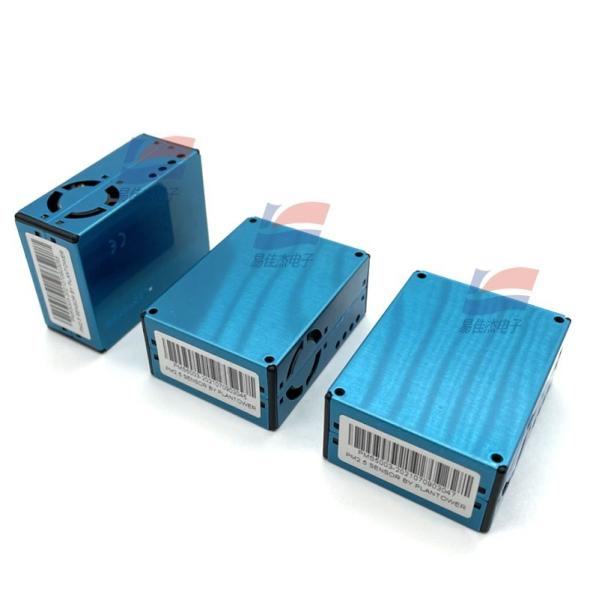

PMS7003 PMS7003M PMS5003 Capteur de concentration de particules numérique universel

PMS7003:

Principales caractéristiques:
Taux de fausse alerte nul
Réponse en temps réel
Données correctes

Diamètre minimal des particules distinguables:0.3 micromètres
Des performances anti-interférences élevées en raison de la structure brevetée du blindage à six côtés
Direction facultative de l'entrée et de la sortie d'air pour adapter la conception différente
Très mince

Résumé:
Le PMS7003 est une sorte de capteur de concentration de particules numérique et universel, qui peut être utilisé pour obtenir le nombre de particules en suspension dans l'air, c'est-à-dire la concentration de particules,et les produire sous forme d'interface numérique. This sensor can be inserted into variable instruments related to the concentration of suspended particles in the air or other environmental improvement equipments to provide correct concentration data in time.

Principe de fonctionnement:
Le principe de diffusion laser est utilisé pour un tel capteur, c'est-à-dire produire la diffusion en utilisant le laser pour irradier les particules en suspension dans l'air, puis recueillir la lumière de diffusion dans un certain degré,et enfin obtenir la courbe de diffusion de la lumière changement avec le tempsEn fin de compte, le diamètre de particule équivalent et le nombre de particules de diamètre différent par unité de volume peuvent être calculés par microprocesseur sur la base de la théorie MIE.S'il vous plaît trouver le schéma fonctionnel de chaque partie du capteur de la figure 1 comme suit.


PMS5003:

Principales caractéristiques:
Taux de fausse alerte nul
Réponse en temps réel
Données correctes
Diamètre minimal des particules distinguables:0.3 micromètres
Des performances anti-interférences élevées en raison de la structure brevetée du blindage à six côtés
Direction facultative de l'entrée et de la sortie d'air pour adapter la conception différente

Résumé:
Le PMS5003 est une sorte de capteur de concentration de particules numérique et universel, qui peut être utilisé pour obtenir le nombre de particules en suspension dans l'air, c'est-à-dire la concentration de particules,et les produire sous forme d'interface numérique. This sensor can be inserted into variable instruments related to the concentration of suspended particles in the air or other environmental improvement equipments to provide correct concentration data in time.

Principe de fonctionnement:
Le principe de diffusion laser est utilisé pour un tel capteur, c'est-à-dire produire la diffusion en utilisant le laser pour irradier les particules en suspension dans l'air, puis recueillir la lumière de diffusion dans un certain degré,et enfin obtenir la courbe de diffusion de la lumière changement avec le tempsEn fin de compte, le diamètre de particule équivalent et le nombre de particules de diamètre différent par unité de volume peuvent être calculés par microprocesseur sur la base de la théorie MIE.S'il vous plaît trouver le schéma fonctionnel de chaque partie du capteur de la figure 1 comme suit.
