Description du produit:

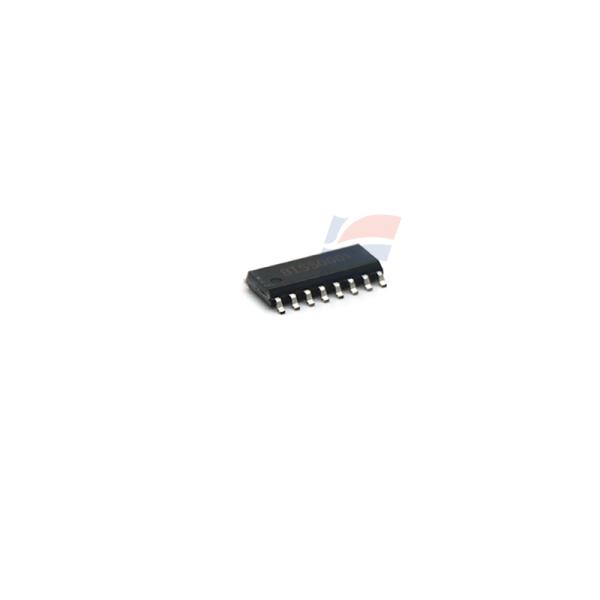

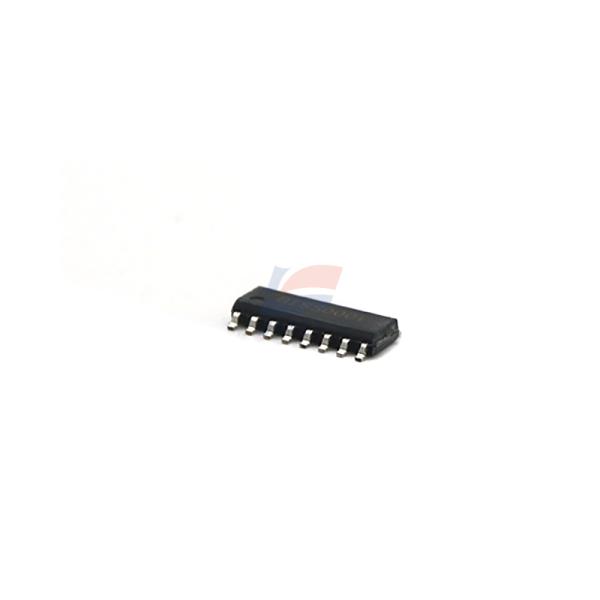

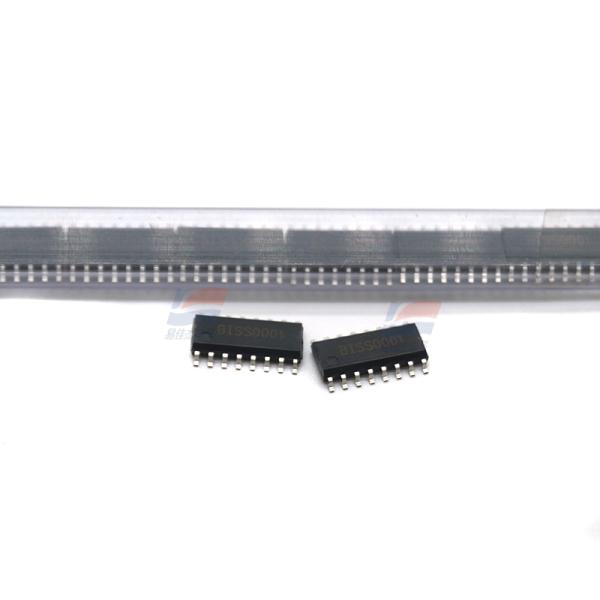

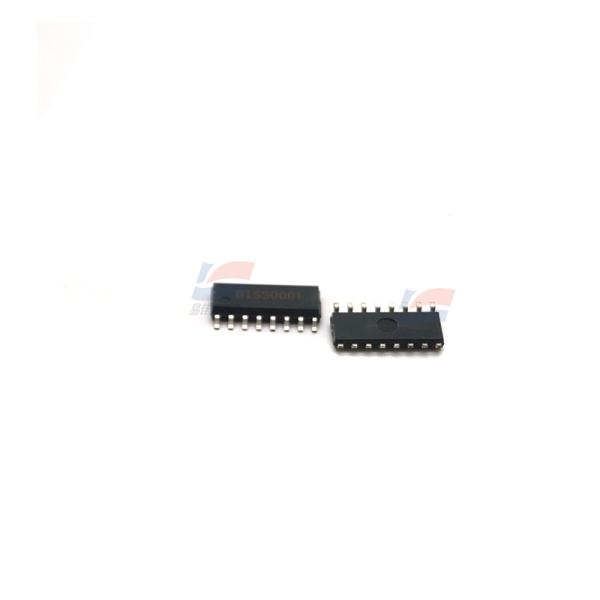

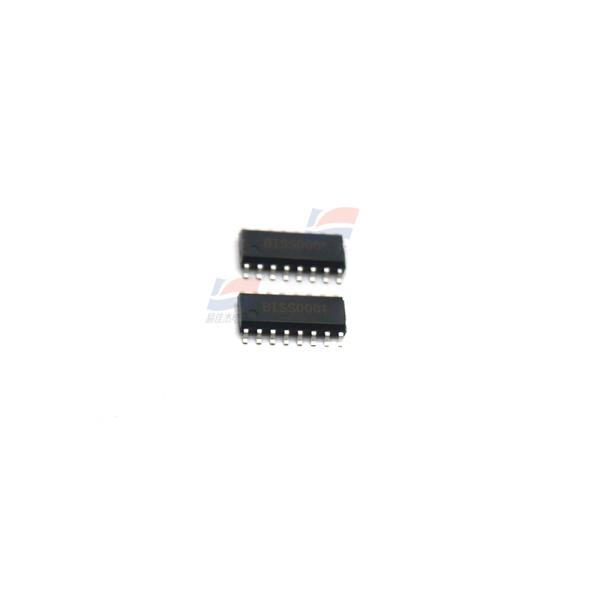

YJJ BISS0001 Puce de traitement de capteurs infrarouges sans fil pyroélectriques

Caractéristiques:

Le BISS0001 est un circuit intégré de traitement des signaux par capteur infrarouge à thermopile doté d'une structure hybride CMOS analogique-numérique et de deux options d'emballage: DIP-16 et SOIC-16.La puce intègre des circuits tels que des comparateurs de tensionIl est couramment utilisé dans les systèmes d'alarme anti-voltage, les portes automatiques et autres interrupteurs automatiques.

Le circuit typique du régulateur d'éclairage par retard infrarouge à thermopile construit à l'aide de BISS0001 est représenté sur la figure.Ce contrôleur peut obtenir le contrôle de la lumière allumée quand quelqu'un entre et éteint quand ils sortentIl est souvent utilisé pour le contrôle automatique dans les salles de bains, les entrepôts et les lumières miroirs dans les tables à langer.

Le régulateur d'éclairage par retard infrarouge à thermopile se compose d'un circuit d'alimentation, d'un circuit de contrôle par retard infrarouge et d'un circuit d'exécution de contrôle.Le circuit d'alimentation est composé d'un transformateur T, diodes rectificateurs VD1 à VD4, condensateurs de filtre C7 et C9, condensateur de contournement C8 et un régulateur de tension à trois bornes IC2.Transformateur de puissance de haute qualité de 5 VA; les diodes de rectificateur de silicium IN4001 sont sélectionnées de VD1 à VD4; IC2 est sélectionnée du régulateur de tension à trois bornes LM7805.et stabilisé pour former une tension constante de +5 V pour alimenter l'ensemble du circuit de commande.

Le circuit de commande du retard infrarouge est constitué d'un capteur infrarouge à thermopile PIR, d'un potentiomètre de sensibilité RP1, d'un circuit intégré BISS0001 (IC1) de traitement des signaux de détection infrarouge à thermopile,composants de retard R1Dans les applications pratiques, le PIR est généralement sélectionné comme P2288, PH5324,ou capteurs infrarouges à thermopile de type LH1956Pour améliorer la sensibilité du capteur PIR dans la détection des rayons infrarouges, une lentille de Fresnel parabolique ou hémisphérique doit être installée devant le capteur;RG est sélectionné comme résistance sensible à la lumière de type MG45, et la différence de résistance entre l'état lumineux et l'état sombre doit être aussi grande que possible; RP1 et RP2 sont sélectionnés comme potentiomètres organiques à l'état solide de type WSW.

Le circuit d'exécution de commande est constitué de commutateurs électroniques VT, de relais SSR à l'état solide et d'appareils d'éclairage H.Le VT est généralement sélectionné comme transistor NPN au silicium de type 9013, avec une exigence de β ≥ 100; le SSR est sélectionné comme relais compact à l'état solide à passage nul de type JCX-2F-DC5V; le H peut être sélectionné comme une ampoule à incandescence de 100 W ou moins selon les besoins.

Principe de fonctionnement:

Après l'allumage du circuit, lorsque personne n'entre dans la plage de surveillance du capteur infrarouge de la thermopile PIR,le circuit intégré BISS0001 de traitement des signaux infrarouges de détection par thermopile est en état de réinitialisation, la borne de sortie du signal de commande (poin 2) Vo donne un niveau bas, l'interrupteur électronique VT est en état de coupure, le relais SSR à l'état solide est éteint,et le luminaire H ne s'allume pas, et le contrôleur est en état de surveillance.

Structure de la puce et modules fonctionnels
Le BISS0001 intègre les modules suivants:
Amplificateur opérationnel à haute impédance: Reçoit et amplifie les signaux des capteurs, compatible avec diverses sondes infrarouges pyroélectriques.
Discriminateur d'amplitude bidirectionnel: Filtre les interférences sonores environnementales, assurant le déclenchement de signaux valides.
Températeur de retard: contrôle la durée du signal de sortie (réglable à plusieurs minutes).
Températeur de verrouillage: empêche le déclenchement répété, améliorant la stabilité du système.
Caractéristiques techniques:
Adaptabilité à une large tension (2V - 6V), faible consommation d'énergie statique.
L'alimentation de référence intégrée simplifie la conception des circuits périphériques.
Le seuil de l'amplificateur de détecteur bidirectionnel peut être réglé par une résistance externe.
Compatible avec les paquets DIP et SOP, facilitant l'installation dans différents scénarios.
Scénarios d'application typiques
Contrôle intelligent de l'éclairage: d'ici 2024, il sera appliqué aux systèmes d'éclairage public solaire, aux lampes de bureau à détection humaine [2] et aux lampes automatiques de couloir,réalisation de l'effet d'économie d'énergie des "lampes allumées lorsque des personnes sont présentes, les lumières s'éteignent quand les gens partent. "
Système d'alarme de sécurité: Composé d'un capteur pyroélectrique et d'un détecteur d'intrusion infrarouge, il déclenche un bourdonnement ou une lumière d'alarme.
Contrôle automatique des appareils électroménagers: Contrôle des appareils tels que les portes automatiques, les ventilateurs électriques et les séchoirs, améliorant le niveau d'intelligence.
Paramètres limitants
Température de fonctionnement: -20°C à +70°C (elle sera portée à -20°C à 70°C d'ici 2024) [7-8].
Température de stockage: de - 65°C à + 150°C [8].
La tension d'entrée est comprise entre VSS - 0,3V et VDD + 0,3V (VDD ≤ 6V) [8].
Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à:

Lorsque quelqu'un entre dans la plage de surveillance du capteur infrarouge de la thermopile PIR et se déplace, PIR peut convertir les changements des rayons infrarouges émis par l'homme en une sortie de signal électrique,avec une fréquence de 0.1 à 10 Hz.

RP2 et RG forment un circuit de commande de la lumière. Pendant la journée, la résistance sensible à la lumière RG présente une faible résistance lorsqu'elle est exposée à la lumière naturelle.Il déclenche l' inhibition, et les circuits suivants du BISS0001 ne fonctionnent pas, et l'appareil d'éclairage H ne s'allume pas.Lorsque le niveau Vo à la broche 9 du BISS0001 est >0.2Vpp, le BISS0001 est en état de surveillance et le pourcentage du terminal de sortie reste à un niveau faible.le PIR émet un signal électrique qui change avec le mouvement du corps humainCe signal est envoyé à l'amplificateur opérationnel OP1 indépendant à haute impédance d'entrée interne de la puce BISS0001 par le biais de la broche 11N+ (la 14e broche).il est sorti par la broche 16 et couplé à la broche 2IN- (la 13e broche) à l'intérieur de la puceEnsuite, il est amplifié par l'amplificateur opérationnel OP2 interne de deuxième étape et traité par le discriminateur d'amplitude bidirectionnel interne.un signal de déclenchement efficace est sortie pour démarrer la minuterie TX de retard interne de la puceEnsuite, le contrôleur d'état produit un signal de contrôle de haut niveau à partir de la broche 2 du BISS0001, ce qui oblige l'interrupteur électronique VT à conduire et à entraîner l'allumage du relais SSR à l'état solide,et le luminaire H pour éclairer et émettre de la lumière.

Le temps pour la 2e broche de BISS0001 de produire un signal de contrôle de haut niveau est égal au temps de retard du circuit. Il est déterminé par la constante de temps des éléments de retard R1 et C2.Comme indiqué sur la figure, le temps est de 15 secondes. Puisque la 1ère broche de la puce est connectée à un niveau élevé, le circuit est dans un état permettant un déclenchement répété. C'est-à-dire dans le délai (15 secondes),Tant que quelqu' un bouge un peu, le circuit est réactivé, et la 2e broche émet un signal de haut niveau avec une largeur d'impulsion de 15 secondes.le luminaire H sera toujours alluméCe n'est qu'après le départ de la personne, après un retard de 15 secondes, que le circuit se réinitialise et que le luminaire H s'éteint automatiquement.

Les spécifications:
