Description du produit:

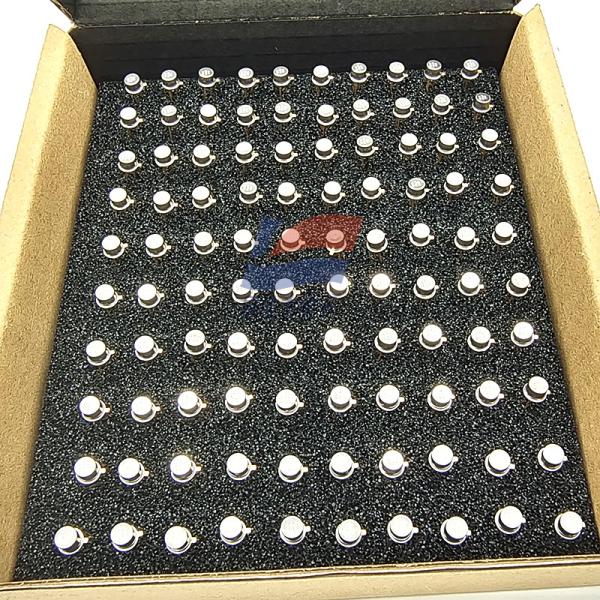

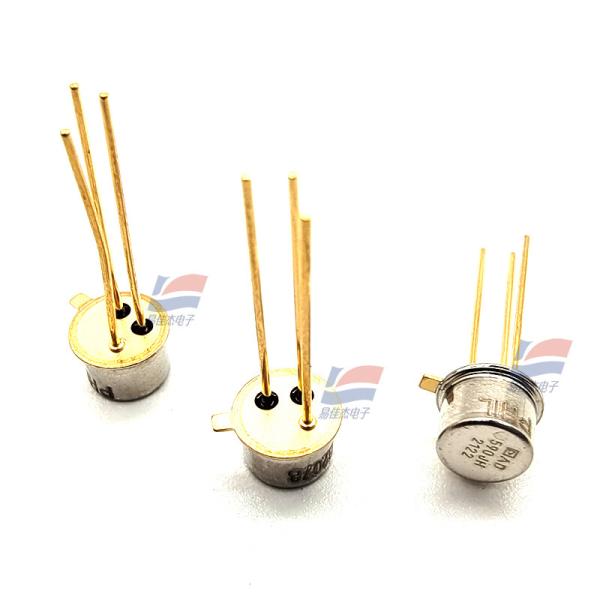

YJJ AD590JH Capteur numérique de température et capteur de température monté sur carte

Caractéristiques:

L'AD590 est un convertisseur de température IC à 2 bornes qui produit un courant de sortie proportionnel à la température absolue.le dispositif agit comme un régulateur de courant constant à haute impédance à travers 1 μA /KLe réglage fin par laser de la résistance à film mince de la puce a été utilisé pour calibrer l'appareil à 298,5 μA de sortie à 298,2 K (25 °C).

L'AD590 est destiné à toute application de détection de température jusqu'à 150°C qui utilise actuellement des capteurs de température électriques conventionnels.Le faible coût inhérent des circuits intégrés monolithiques combiné à l'élimination des circuits de support fait de l'AD590 une alternative attrayante pour de nombreuses situations de mesure de la températureL'application de l'AD590 élimine le besoin de circuits de linéarisation, d'amplificateurs de tension de précision, de circuits de mesure de résistance et de compensation de jonction à froid.

En plus des mesures de température, les applications comprennent la compensation ou la correction de la température des composants discrets, le biais proportionnel à la température absolue, les mesures du débit,détection du niveau de liquideL'AD590 est en feuille nue et convient aux circuits de mélange et aux mesures rapides de température dans des environnements protégés.

L'AD590 est particulièrement utile dans les applications de télédétection.Toute paire de torsion bien isolée est suffisante pour fonctionner à des centaines de mètres du circuit récepteurLes caractéristiques de sortie rendent également l'AD590 susceptible de multiplexage: le courant peut être commuté par un multiplexeur CMOS, ou la tension d'alimentation peut être commutée par une sortie de passerelle logique.

Points forts du produit

L'AD590 est un capteur de température à deux bornes calibré qui ne nécessite qu'une seule source de tension CC (4V à 30V).les circuits de compensation des fils et de linéarisation ne sont pas nécessaires dans l'application de ce dispositif.

Le réglage laser à la pointe de la technologie au niveau de la puce combiné à des tests finaux approfondis garantit que l'unité AD590 est facilement interchangeable.

La suppression supérieure de l'interface se produit parce que la sortie est de courant plutôt que de tension.Ces caractéristiques rendent l'AD590 facile à utiliser comme un capteur à distance.

L'impédance de sortie élevée (> 10 mω) offre une excellente suppression de la dérive de tension de l'alimentation.ou une erreur équivalente de 1°C.

L'AD590 a une durabilité électrique: il peut résister jusqu'à 44 V de tension avant et 20 V de tension arrière.

Les spécifications:
