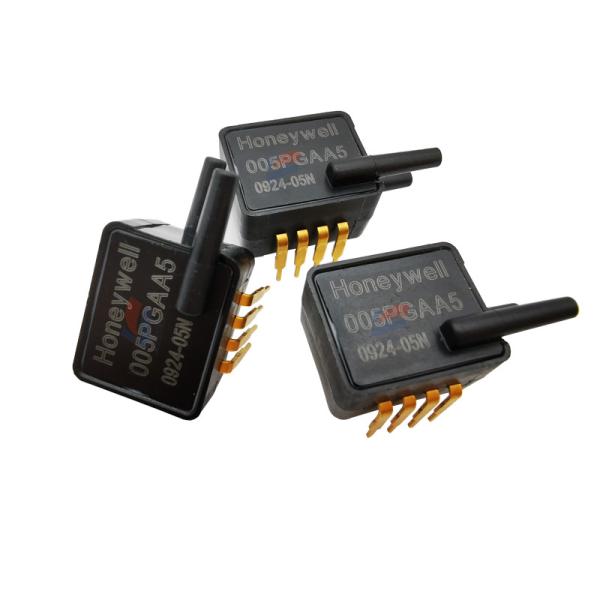

Capteur de pression ASDXRRX005PGAA5(ASDX005D44R) pour l'instrumentation du débit de gaz

Aperçu du produit :

La série ASDX est une sorte de capteur de pression en silicium, qui fournit des interfaces numériques I2C ou SPI pour la lecture de la pression dans la plage de pression à pleine échelle et la plage de température spécifiées. Il est entièrement calibré, et la compensation de température est effectuée pour le décalage du capteur, la sensibilité, l'effet de la température et la non-linéarité en utilisant le circuit intégré spécifique à l'application (ASIC) embarqué. La valeur de sortie calibrée de la pression est mise à jour à environ 1 kHz. L'ASDX standard est calibré dans la plage de température de 0 °C à 85 °C (32 °F à 185 °F).

Caractéristiques :

• Il possède une sortie analogique ratiométrique de 12 bits.
• Avec un conditionnement ASIC de précision, il offre de bonnes performances dans la plage de température de 0 °C à 85 °C (32 °F à 185 °F).
• Il prend en charge trois types de mesure de pression : absolue, différentielle et relative.
• La plage de pression est large, et ce modèle peut mesurer de 0 à 5 psi (0 à 3,52 m H2O).
• Il peut fonctionner avec une alimentation unique de 3,3 Vdc ou 5,0 Vdc.
• La bande d'erreur totale est au maximum de ±2,0 % de la plage à pleine échelle.
• Il est conforme aux normes RoHS.

Types de mesure de pression :

• Type absolu : Il possède une référence de vide interne, et la valeur de sortie est proportionnelle à la pression absolue.
• Type différentiel : La pression peut être appliquée de chaque côté de la membrane de détection.
• Type relatif : Référencé à la pression atmosphérique, il fournit une sortie proportionnelle à la variation de la pression atmosphérique.

Scénarios d'application :

• Étalonneurs de débit.
• Surveilleurs de ventilation et de débit d'air.
• Instrumentation du débit de gaz.
• Équipement de surveillance et de traitement de l'apnée du sommeil.
• Barométrie.
• Commandes pneumatiques.
• Systèmes CVC.
