Description du produit :

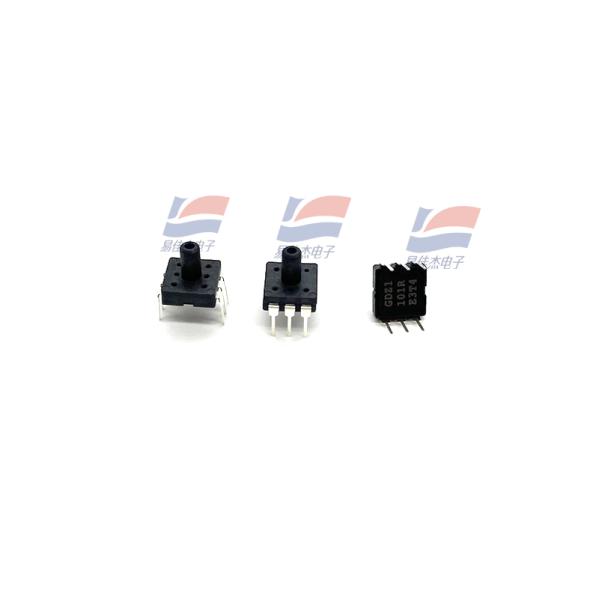

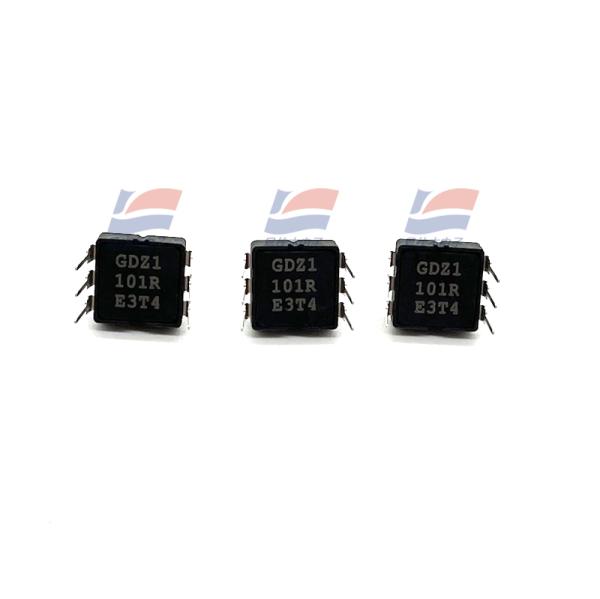

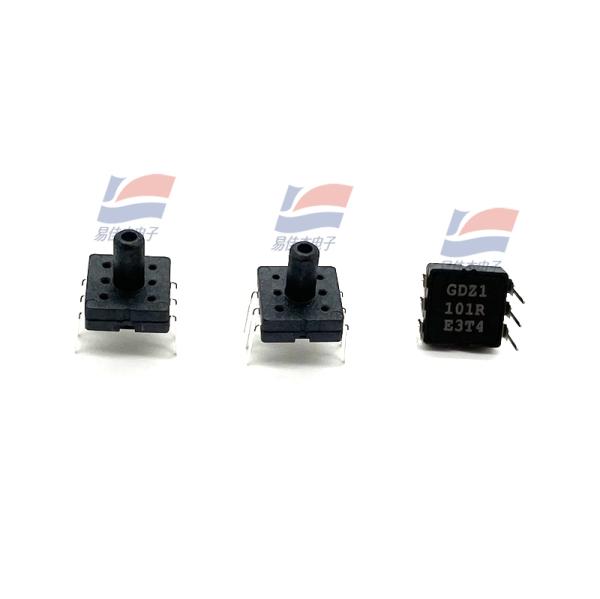

Capteur de pression YJJ XGZP701DB1R, boîtier DIP, MEMS, pression pneumatique et hydraulique, 700KPa, pression négative, vide

Caractéristiques :

La série XGZP est un capteur de pression adapté aux domaines biomédical, météorologique et autres, dont le cœur est une puce de capteur de pression traitée par la technologie MEMS. La puce du capteur de pression est constituée d'un film élastique et de quatre résistances intégrées sur le film. Les quatre varistances forment la structure du pont de Whitstone, qui génère un signal de sortie de tension proportionnel à la pression appliquée lorsqu'il est appliqué au film élastique.

Caractéristiques du produit :

Plage de mesure -100kPa ~ 20kPa...700 kpa

Technologie MEMS

Forme de pression relative

Boîtier SOP ou DIP

Convient aux gaz ou liquides non corrosifs

Plage de température de fonctionnement : -40℃ ~ +125℃

La cavité arrière de la puce est pressurisée

L'orientation des broches est facultative

Application :

Tensiomètre électronique, générateur d'oxygène, éthylotest, moniteur et autres domaines médicaux

Manomètre de pression des pneus, capteur MAP et autres composants électroniques automobiles

Masseur, fauteuil de massage, lit à coussin d'air et autres équipements de sport et de fitness

Machines à laver, machines à bière, machines à café, lampes de secours, aspirateurs, composants pneumatiques et autres domaines

Performance structurelle :

Puce sensible à la pression : silicium

Fil N : fil d'or

Boîtier d'emballage N : matériau PPS

Broche N : cuivre argenté

Poids net N : environ 1 g

Performance électrique :

Alimentation N : ≤10V DC ou ≤ 2,0 mA DC

Impédance d'entrée N : 4 k Ω ~ 6 k Ω

Impédance de sortie N : 4 k Ω ~ 6 k Ω

Résistance d'isolement N : 100 m Ω, 100 VDC

Surcharge autorisée N :

0 ~ 20 kpa...200kPa : 2 fois la pleine échelle

0 ~ 500 kpa...700kPa : 1,5 fois la pleine échelle

Conditions de base :

Milieu de mesure N : air

Température du milieu N : (25±1) ℃

Température ambiante N : (25±1) ℃

Vibration N : 0,1 g (1 m/s2) Max

Humidité : (50%±10%) HR

Source N : (5±

Spécifications :
