Description du produit :

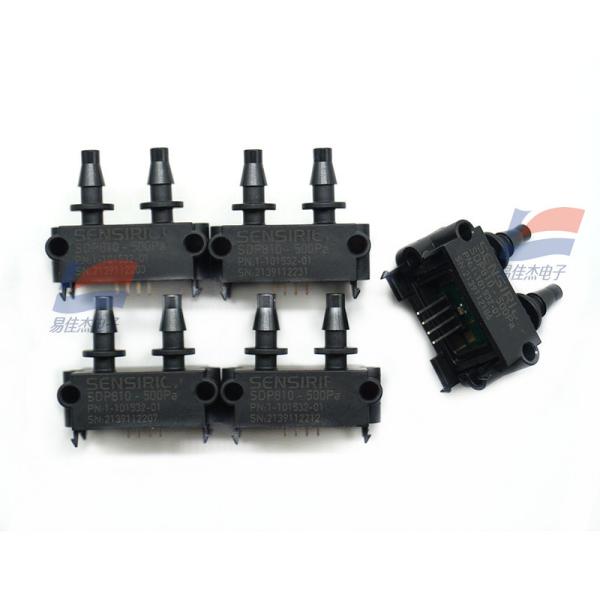

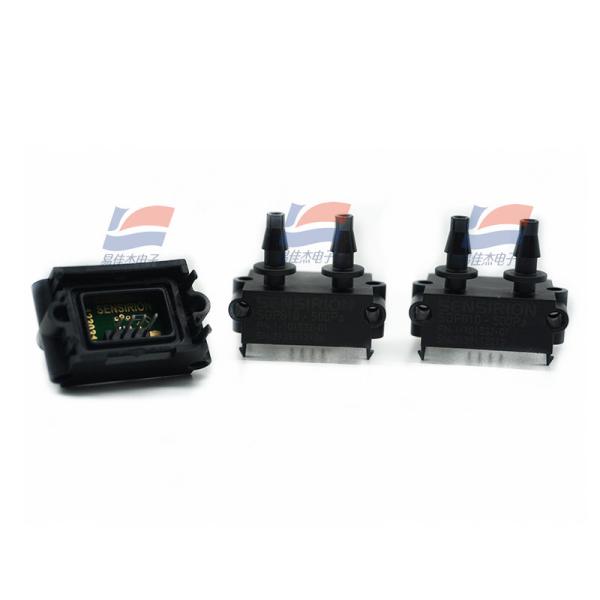

Capteur de pression différentielle Sensirion basse pression YJJ SDP800 SDP810-500PA 125 Pa ou 500 Pa

Caractéristiques :

SDP800 – Éprouvé et amélioré

Les capteurs de pression différentielle de la série SDP800 sont la solution fiable pour une mesure précise du débit d'air dans les applications CVC les plus exigeantes mais sensibles aux coûts, telles que les contrôleurs VAV, les brûleurs, les systèmes de récupération de chaleur et la surveillance des filtres.

Les capteurs de pression différentielle SDP800 sont basés sur la nouvelle génération de la technologie CMOSens^® et utilisent par conséquent les caractéristiques réussies de la série SDP600. Ils sont le résultat de plus de 15 ans d'expérience dans la mesure du débit d'air chez des dizaines de millions de patients, de moteurs de voitures et de systèmes CVC. Les capteurs de la série SDP800 peuvent être facilement intégrés grâce à leur facteur de forme éprouvé. Cette puce de capteur de nouvelle génération offre des fonctionnalités étendues, des fonctions de moyenne intelligentes et de multiples modes de mesure. Comme tous les capteurs de pression différentielle, ceux de la série SDP800 se caractérisent par leur précision exceptionnelle et leur stabilité à long terme, ainsi que par l'absence de dérive du point zéro.

Différentes configurations

• Raccordement sur collecteur ou tube
• 125 Pa ou 500 Pa
• Sortie numérique (I²C) ou analogique

La version numérique est très polyvalente et offre des vitesses de mesure adaptables allant jusqu'à 2 kHz, de multiples modes de mesure (mode déclenché / continu) et des fonctions de moyenne intelligentes. La version avec sortie de tension ratiométrique analogique est configurable en racine carrée ou linéaire via une broche séparée. Alors que le SDP80x est destiné à une connexion filetée directe à un collecteur de pression via une étanchéité par joint torique, le SDP81x est conçu pour une connexion par tube.

Comme tous les capteurs de pression différentielle de -’, la série SDP800 est basée sur la technologie CMOSens^® brevetée de -’, qui combine l'élément capteur, le traitement du signal et l'étalonnage numérique sur une petite puce CMOS. La pression différentielle est mesurée par un élément capteur thermique utilisant le principe du flux traversant. Grâce à cela, les capteurs de pression différentielle CMOSens^® de -’ surpassent les capteurs à membrane piézo-résistifs traditionnels en termes de sensibilité à basses pressions différentielles, de dérive de décalage et d'hystérésis, ainsi que de sensibilité à la position, de résistance aux chocs et de variations de température.

Paramètres de performance

• Pas de décalage, pas de dérive du point zéro, sans hystérésis
• Précision exceptionnelle et stabilité à long terme
• Plage de pression allant jusqu'à ±500 Pa (±2 pouces H2O / ±5 mbar)
• Excellente précision et répétabilité (même en dessous de 1 Pa)
• Entièrement calibré et compensé en température (-20° C à +85° C)
• Pour l'air et les gaz non agressifs
• Adapté au brasage à la vague standard

Applications

• CVC (chauffage, ventilation, climatisation)
• Chaudières à gaz, poêles à granulés et piles à combustible
• Surveillance des filtres
• Contrôle VAV
• Récupération de chaleur
• Médical (par exemple, appareils respiratoires)
