Description du produit :

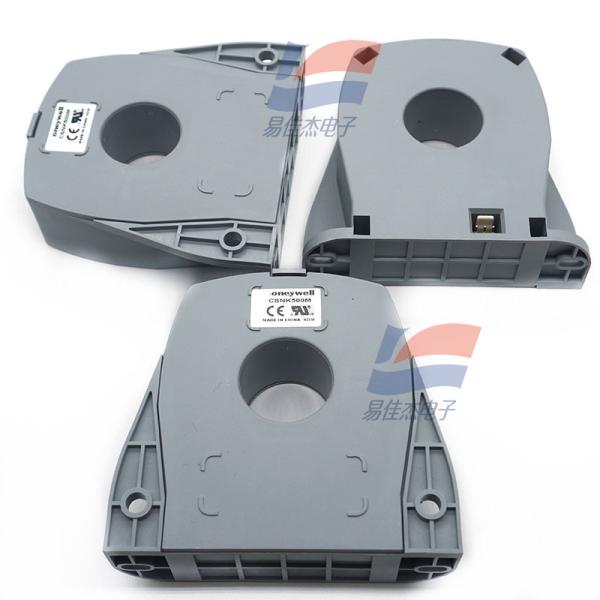

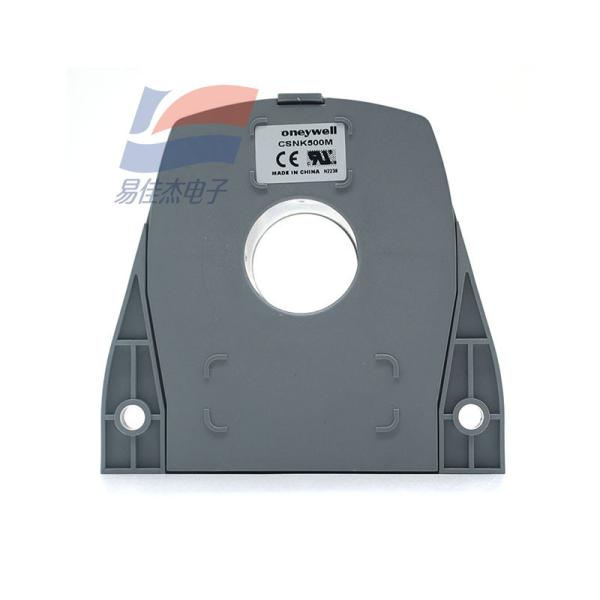

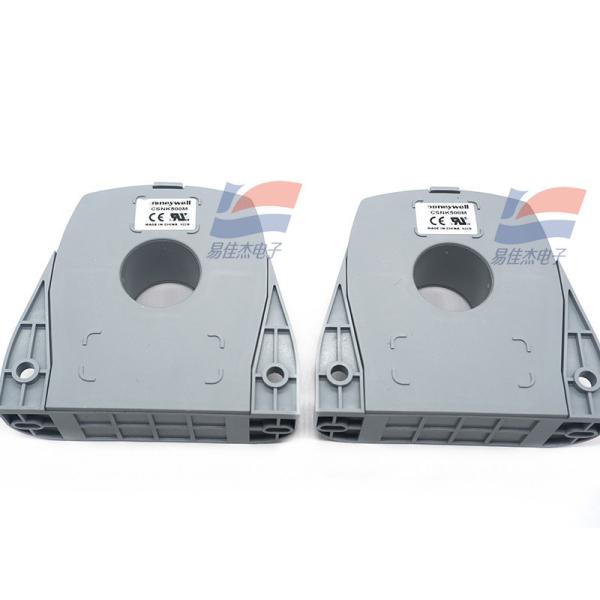

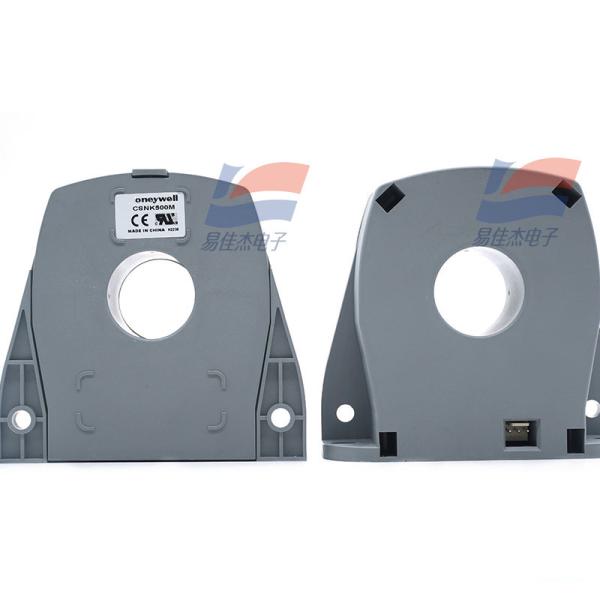

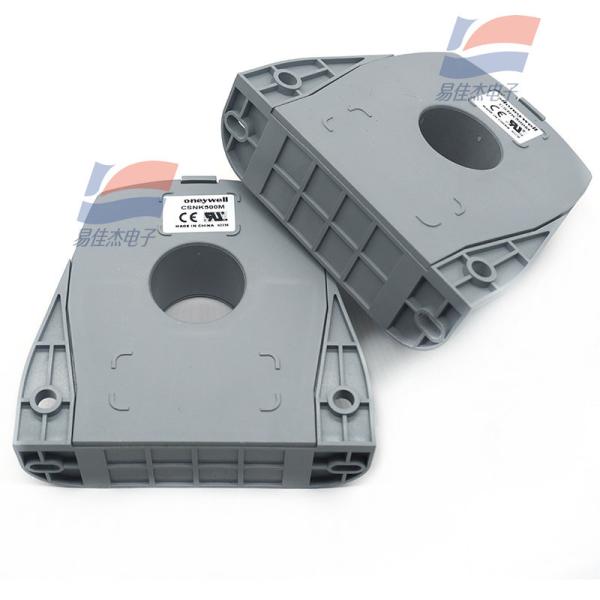

Le capteur de courant à effet Hall YJJ CSNK500M 500A. T rms est utilisé dans le domaine de l'instrumentation

Caractéristiques :

Le capteur de courant en boucle fermée CSNK500M est mesuré sur la base de l'effet magnétorésistif ou de l'effet Hall, et de la méthode d'équilibre zéro ou de flux magnétique nul. Le flux magnétique dans le noyau du capteur sera toujours contrôlé à zéro. Le flux requis pour équilibrer le flux nul est égal au flux primaire traversant le conducteur multiplié par le rapport des spires primaires aux spires secondaires. La sortie du capteur de courant en boucle fermée est à tout moment égale au courant primaire divisé par le nombre de bobines secondaires. Ce courant peut être exprimé comme une tension aux bornes d'une résistance.

Caractéristiques du produit

Détection de courant jusqu'à 1275 A (selon la liste des produits)

Mesure des courants AC, DC et pulsés

Performance coût-efficacité très compétitive

Une réponse rapide

Capacité de surcharge élevée

Excellente isolation électrique entre les circuits primaire et secondaire

Plage de température de fonctionnement industrielle

Petit et léger

Applications potentielles du produit

Variateur de vitesse

Protection contre les surintensités

Détecteur de défaut de terre

Système de contrôle de rétroaction de circuit

Le robot

Alimentation UPS et télécom

Source d'alimentation de soudage

Automobile - système de gestion de batterie

Compteur d'énergie

Paramètres de performance du produit

Type de sortie courant

Courant continu 1000 A

Le courant de fonctionnement de 25 °C, 500 A RMS

Courant d'alimentation 20 mA + sortie

Tension d'alimentation 15,0 Vdc à 18,0 Vdc

Courant de polarisation< 0,2 mA

Dérive du courant de polarisation< 0,3 mA

La résistance de la bobine est de 50 Ohm

Temps de réponse< 1 s

Spire de bobine 5000

La sortie nominale est de 100 mA

Température de fonctionnement de 40 °C à 85 °C [de 40 °F à 185 °F]

Température de stockage de 40 °C à 90 °C [de 40 °F à 194 °F]

La résistance minimale est de 0 Ohm et la résistance maximale est de 75 Ohm

Matériau du boîtier PBT chargé de verre (ul94-v0)

Le panneau de base

Type de sortie Molex (trois canaux)

Précision de + / - 0,5 %

Spécifications :
