Énergie de l'onduleur
1Spécifications de puissance de l'onduleur
| Le produit doit être présenté à l'autorité compétente. | ||
| Entrée en courant continu | Voltage d'entrée nominal (Vdc) | - 48 ans |
| Courant d'entrée nominal (A) | 95 | |
| Plage admissible de tension de courant continu d'entrée |
Voltage de fonctionnement -40v à -58,8v Voltage de démarrage -42v ~ -57v |
|
| Entrée de contournement CA | Voltage de contournement autorisé (Vac) | 120 ± 20% |
| Courant d'entrée nominal (A) | 33.3 | |
| Temps de conversion du dérivé (ms) | ≤ 4 ms | |
| Sortie CA | Capacité nominale | 5000 |
| Puissance de sortie nominale (W) | 4000 | |
| Voltage et fréquence de sortie nominale | 120Vac, 60Hz | |
| Courant de sortie nominal (A) | 33.3 | |
| Réglage de la tension de sortie | 120 ± 3% | |
| La fréquence de sortie est la fréquence de sortie de l'appareil | 60 ± 0,1% | |
| Taux de distorsion de la forme d'onde (THD) | ≤ 3% (charge linéaire) | |
| Réaction dynamique | 10% (charge 25% ←→100%) | |
| Facteur de puissance (PF) | 0.8 | |
| Capacité de surcharge | ≥ 100% ~ 125%, 10 minutes; 125% ~ 150%, 15 secondes; 150%, éteindre immédiatement | |
| Efficacité de l'onduleur | ≥ 85% (charge résistive à 80%) | |
|
Invertisseur Temps de conversion (ms) |
≤ 4 ms | |
| environnement de travail | Résistance à l'isolation (entrée et sortie) | 1500Vac, une minute |
| Bruit (1 mètre) | ≤ 65 dB | |
| Température ambiante | -5°C à +40°C | |
| l'humidité | 0 à 90%, pas de condensation | |
| Altitude d'utilisation (m) | ≤ 1000 | |
| Dimensions mécaniques | Étagère standard | Monture de support 4U de 19 pouces |
| Poids (kg) | 15 | |
| Fonction de protection | Protection contre les sous-tensions d'entrée, protection contre les surtensions d'entrée; protection contre les surcharges de sortie, protection contre les courts-circuits de sortie | |

3.Apparence Les dimensions


DC48V5Vue arrière KVA

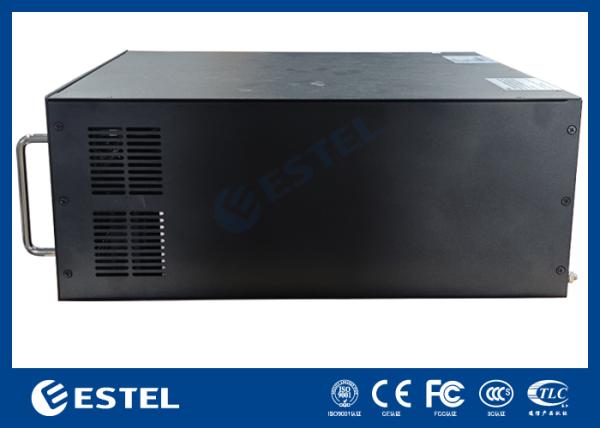

19 pouces4U Rack Mount Vue avant et arrière
| Nom du port | Description de la fonction | Les commentaires | |
| Entrée CC + | Entrée de la batterie + | L'entrée du module CC est positive | |
| Entrée en courant continu - | Entrée de la batterie | Entrée négative du module CC | |
| Sortie en courant alternatif | Sortie CA L | ligne de sortie | |
| Sortie CA n | Sortie CA N | ligne zéro de sortie | |
|
Entrée CA
|
L | Entrée CA L | ligne d'entrée |
| N | Entrée CA N | Ligne zéro d'entrée | |
| E | Le sol | Fil de mise à terre | |
|
Contact à sec |
Échec de la ligne principale | Deux points sont connectés lorsque la défaillance se produit | |
| Faute de courant continu | Deux points sont connectés lorsque la défaillance se produit | ||
| Faute de l'onduleur | Deux points sont connectés lorsque la défaillance se produit | ||
|
Interface de communication |
Une | Résistance à la combustion | |
| B. Pour | Résistance à la combustion | ||
| G | Le GND | ||
| Commutateur DIP |
Sélection du mode: numéro 1, "1" est l'unité principale CA; "0" est l'alimentation en courant continu. L'adresse bo-b3(2-5) varie de 00 à 15, la plus basse est 0, et la plus haute est 15. Vous pouvez définir 15 adresses. |
Après actionnement du commutateur de cadran Pour redémarrer l' alimentation électrique pour prendre effet Le commutateur DIP du côté numérique est 1, du côté nul est 0 (0000-1111) |
|
