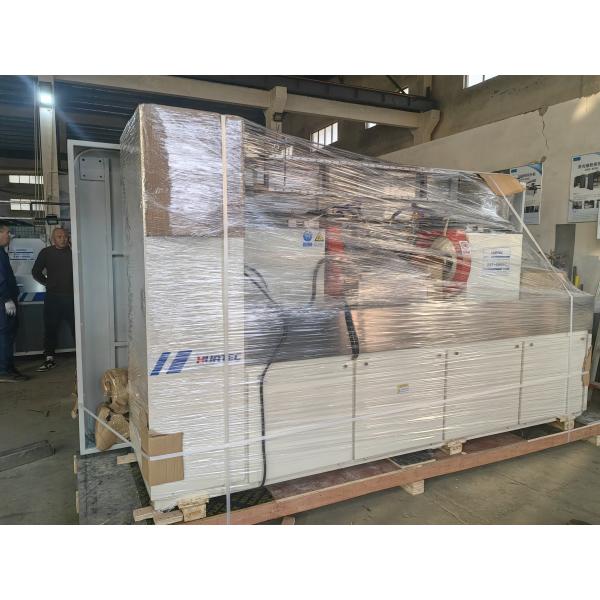

Détecteur de défauts de particules magnétiques fluorescentes avec écran tactile

Procédure d'essai:

Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking

Principe de fonctionnement

La détection des défauts de particules magnétiques utilise l'interaction entre le champ magnétique de fuite et la poudre magnétique à la pièce défectueuse,qui profite de la différence entre les défauts de surface et les défauts proches de la surface des produits en acier (tels que les fissures)Les caractéristiques caractéristiques de l'acier sont la perméabilité et la perméabilité magnétique. Après magnétisation, le champ magnétique à la discontinuité de ces matériaux sera déformé.formant une partie de la fuite de flux magnétique et générant un champ de fuite magnétique. attirant ainsi la poudre magnétique pour former une accumulation de poudre magnétique sur le défaut - marquages magnétiques, dans les conditions d'éclairage appropriées, indiquant l'emplacement et la forme du défaut

utilisation

La machine de détection de défauts de particules magnétiques fluorescentes est utilisée pour détecter la surface et la surface proche des pièces de travail ferromagnétiques (telles que l'anneau de roulement, l'anneau de dent, le cylindre, le cône, etc.) en raison du forgeage,l'extinction, le broyage, la fatigue causée par des fissures et l'incorporation de la slague et d'autres défauts mineurs.

appliquer les normes

Machine de détection de défauts de particules magnétiques: GB/T8290-2011

Conditions d'observation pour l'inspection des particules magnétiques: GB/T 5097-2020/ ISO 3059:2012

Société américaine des matériaux et des essais: méthode d'essai des particules magnétiques ASTM E1444-01

L'Union européenne, norme internationale: norme DIN EN ISO 9934-2-2003 est également disponible.

Paramètre technique

Distance entre les électrodes: 0 à 500 mm

Courant de circonférence: 0~8000A

potentiel magnétique longitudinal: 0 à 12000AT

Méthode de détection: détection de particules magnétiques fluorescentes

Mode de magnétisation: magnétisation périphérique, magnétisation longitudinale, magnétisation composite

Mode de serrage: serrage pneumatique

Effets de démagnétisation: résistance inférieure à 0,3 mT

Sensitivité de détection: film d'essai standard A1 (15/50) clairement affiché

Énergie électrique: AC 380V 50Hz à cinq fils triphasés

Tableau de configuration:

1 jeu de détecteurs de défauts de particules magnétiques fluorescentes

1 ensemble de mécanismes de filetage de tiges

1 jeu de plateforme de levage pneumatique

1 ensemble Chambre sombre

1 jeu de film d'essai standard

1 magnétomètre résiduel

1 jeu de commutateurs de pieds

1 lampe UV portative
