Système de radiographie numérique (DR) de l'instrument NDT

Caractéristiques:

¢ Répondre à la dernière norme NB/T 47013.11-2015

Transformation numérique du système de détection d'imagerie en temps réel par rayons X

¢ Inspection sur place par imagerie numérique portable

¢ 120 μm de pixels, haute résolution 4,0 lp/mm

¢ Conversion efficace de l'image par rayons X au iodure de césium CsI

Le champ de vision de l'imagerie est de 25cmX30cm.

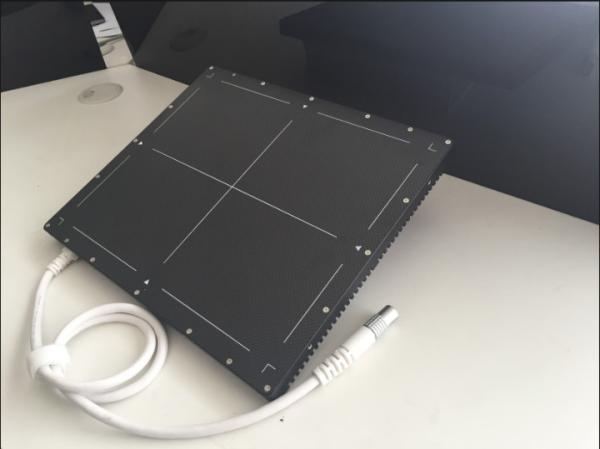

Détecteur à écran plat numérique à rayons X industriel

Paramètres de base:

Logiciel de traitement et d'amélioration d'images numériques

L'amélioration de l'image et l'intégration des systèmes de stockage Actuellement, les fonctions de traitement et de filtrage les plus pratiques sont spécialement conçues pour les systèmes d'imagerie en temps réel par rayons X.qui peut augmenter la sensibilité des images traitées de 0Avec l'aide d'un port Ethernet haute vitesse, il peut vous aider à obtenir des images statiques et des images dynamiques en même temps, et les enregistrer au format d'image 8/16 bits,et peut être directement gravé sur des disques DVD pour un stockage permanent, ce qui est pratique pour l'archivage et l'examen des données d'essai, tout en économisant le coût des tests et l'espace d'archivage.

Connexion et commande de la tablette

- connexion à un panneau plat de réseau Gigabit, et demande l'état de la connexion et la défaillance

La correction des pixels de décalage/gain/mauvais

La correction de l'offset/gain/mauvais pixel peut être sélectionnée.

️ Indicateur de rapport d'affichage

Rappel de la fréquence d'images courante

Affichage de l'avancement du traitement par logiciel

Affichage de la valeur en gris des pixels

Affichage et traitement des images en temps réel

¢ Retour sur investissement rapide en temps réel des images dans l'échelle des gris, ce qui est pratique pour une observation rapide des images efficaces de la région d'intérêt

¢ Affichage intégré de réduction du bruit en temps réel: 2/4/8 images en option

- traitement par algorithme d'affichage en temps réel: film négatif/couleur/binarisation

¢ Affichage en temps réel de l'affûtage et de l'amélioration de l'image

¢ Collection d'intégration d'images: 8/16/32/64/128/256 superposition de cadre

Enregistrement vidéo continu: format de compression facultatif

Compilation automatique de séquences de nommage et de nommage d'image/vidéo

- 0-65536, réglage de l'échelle de gris 16 bits

 réglage de la gamme/contraste/luminosité/ seuil de luminosité

Marque d'information de l'image, contenu multiple est facultatif

Traitement d'images statiques

- ROI rapide de la cartographie à échelle de gris, ce qui est pratique pour l'observation rapide des images efficaces de la région d'intérêt

Lecture de fichiers en format RAW

 réglage de la gamme/contraste/luminosité/ seuil de luminosité

- calibrage et mesure de la taille, et les informations requises peuvent être marquées sur l'image

Vérification automatique de l'indicateur de qualité d'image du fil duplex (facultatif)

Répondre aux prescriptions de la norme NB/T 47013.11-2015 "Essai non destructif des équipements sous pression par imagerie numérique à rayons X", vérification automatique de l'indicateur de qualité d'image à double filament,et peut déterminer le SNR.
