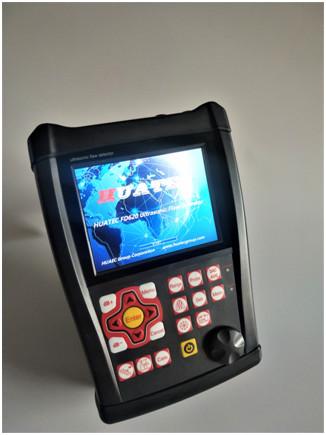

Détecteur de défauts par ultrasons à enregistrement vidéo en temps réel à haute vitesse FD620

★ L'étalonnage de la sonde, la création de courbes et d'autres opérations sont indiqués par la boîte de dialogue tout au long du processus, pas besoin de lire le manuel

★ Tous les outils inclus dont vous avez besoin : DAC, AVG, Bscan couleur, AWS, etc.

★ Fréquence de répétition d'impulsions : 30-3000Hz, réglage précis, balayage à grande vitesse, détection jamais manquée

★ Rapport signal/bruit élevé, écho clair et stable, conception anti-bruit, parfait pour les conditions de travail difficiles

★ AD 10 bits, l'échantillonnage à grande vitesse conduit à un meilleur diagramme d'écho avec tous les détails. Sensible et peut détecter même les moindres défauts

★ Affichage couleur véritable cristallin. L'interface utilisateur utile facilite grandement l'opération.

★ Enregistrement vidéo de détection de défauts en temps réel à grande vitesse. Stockage de données USB illimité.

★ Connexion Bluetooth, l'application mobile génère un rapport de détection de défauts sur site et réalise l'impression

★ Norme IP65. Boîtier en alliage + gel de silice, étanche à l'eau et à la poussière, solide et durable. Le support d'amortissement lui permet de tenir dans n'importe quel angle.

★ La batterie dure 15 heures pour une charge. Chaque batterie a son propre contrôle de charge, donc avec deux batteries, elle peut fonctionner 24 heures sur 24.

Spécifications

Fonctions

Affichage automatisé de l'emplacement précis des défauts (Profondeur d, niveau p, distance s, amplitude, sz dB, ф).

Dimensionnement des défauts : dimensionnement automatique des défauts à l'aide de AVG/AVG ou DAC, accélère le rapport d'acceptation ou de rejet des défauts.

Étalonnage automatisé du point zéro, des angles, du bord avant et de la vitesse du matériau du transducteur.

Pratique pour créer et utiliser DAC et AVG pour évaluer l'écho, la courbe peut être modifiée et compensée.

En connectant un disque mémoire, l'appareil peut obtenir une mémoire illimitée.　

Réalisation automatisée de vidéos du processus de test et de lecture ; utilisez un disque U, la durée de la vidéo est illimitée.

B-scan couleur.

Il existe 13 normes internationales intégrées dans l'appareil.

Connexion Bluetooth à un appareil mobile pour générer et imprimer des rapports de détection sur site.　AWS D1.1.

Fonction de correction de surface incurvée.

Fonction de mesure de la hauteur des fissures.

Porte d'agrandissement : étalement de la plage de la porte sur toute la largeur de l'écran.

Fonction de gain automatique.

Enveloppe : affichage simultané de l'analyse A en direct à une fréquence de mise à jour de 60 Hz et de l'enveloppe de l'affichage de l'analyse A.

Peak Hold : comparez les formes d'onde de crête gelées aux analyses A en direct pour interpréter facilement les résultats des tests.

Scan Freeze : le gel d'affichage maintient les données de forme d'onde et de trajet sonore.

Alarme : bip et LED.

Horloge en temps réel.

Remplir l'écho.

Marque de capture.

Couleur de l'écho dans la porte.

Contenu standard

Détecteur de défauts à ultrasons portable FD620 1

Transducteur à faisceau droit (4 MHz, Φ10) 1

Transducteur à faisceau angulaire (4 MHz, 8 mm×9 mm, 60°) 1

Câble de connexion pour le transducteur (BNC-LEMO 00, ou LEMO 01-LEMO 00 en option) 1

Bloc-batterie Li-Ion rechargeable, 8 ampères-heure 1

Bloc d'alimentation/chargeur 1

Manuel d'utilisation en anglais 1

Logiciel d'application 1

Sangle 1
