Module premium 1470-1610 nm CWDM MUX/DEMUX pour les réseaux à double fibre à haute vitesse

Une introduction riche en mots clés
Conçu avec une technologie de revêtement de film mince de pointe, notre MUX DEMUX CWDM de 1470 à 1610 nm offre des performances exceptionnelles pour les systèmes de transmission de données bidirectionnelle à double fibre.centres de données, et l'infrastructure 5G, ce module passif compact prend en charge le multiplexage par division de longueur d'onde à 18 canaux avec une perte d'insertion ultra-faible (< 2,5 dB) et un isolement élevé (> 30 dB).


Spécifications techniques

*Plage de longueur d'onde: 1470nm, 1490nm, 1510nm, 1530nm, 1550nm, 1570nm, 1590nm, 1610nm (Des configurations personnalisées sont disponibles)

*Type de fibre: double SMF-28e (norme de connecteur LC/UPC)

*Perte d'insertion: ≤1,8 dB (typique), ≤2,5 dB (maximum)

*Distance entre les canaux: 20nm UIT-T G.694.2 conforme

*Température de fonctionnement: -40°C à +85°C (fiabilité de qualité industrielle)

*Les dimensions: 100x80x10 mm (boîtier ABS avec option de montage DIN-rail)

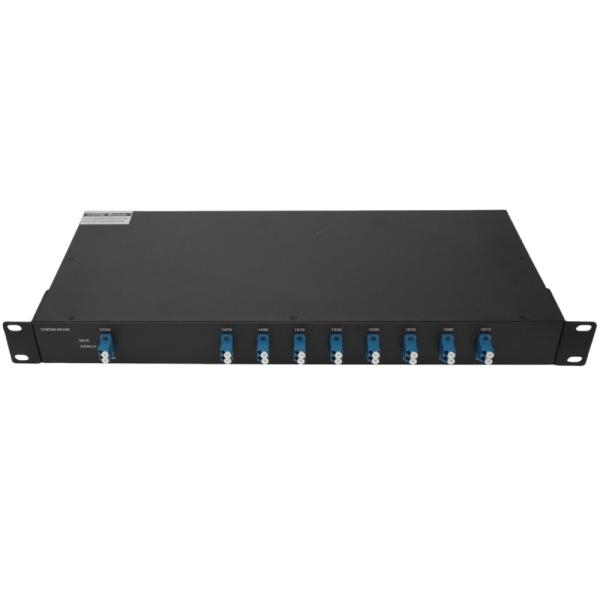

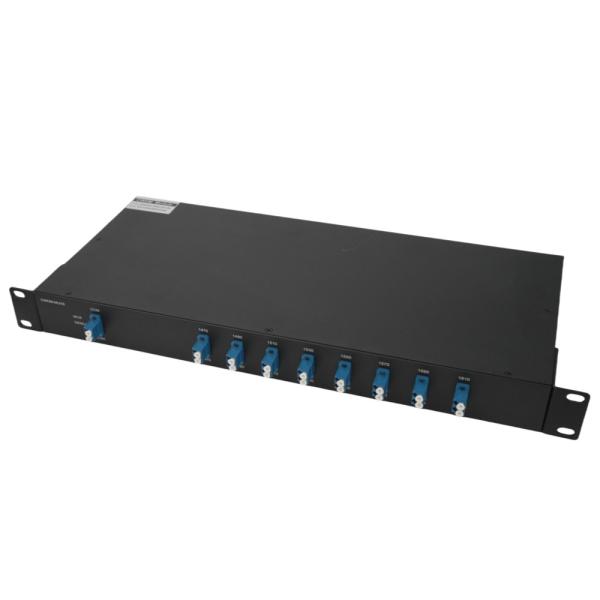

8CH CWDM MUX+DEMUX dans un rack 1U. Le multiplexeur (MUX) et le démultiplexeur (DEMUX) sont combinés en un seul équipement pour la transmission de données en double fibre sur deux fibres.Le multiplexeur à division de longueur d'onde grossière (CWDM Mux / Demux) de HJY utilise une technologie de revêtement à film mince et une conception exclusive d'emballages micro-optiques de liaison non-flux métallique.Il offre une faible perte d'insertion, une isolation des canaux élevée, une large bande passante, une faible sensibilité à la température et un pat optique exempt d'époxy.

Détails du produit
* 8 canaux CWDM mux et demux dans un rack 1U
* Comport est simplex
* 1U 19 pouces monture rack logement
* Il est équipé de ports de configuration tels que Monitor, port Express selon le choix du client (voir les options)
* Le panneau avant est équipé d'adaptateurs selon le choix du client (voir les options)
* Passive, aucune alimentation électrique n'est requise.
* Faible perte d'insertion
* Facile à installer, ne nécessite aucune configuration ou maintenance
* usine de fabrication conforme à la norme ISO 9001
* Il doit être utilisé avec une autre boîte de montage à rack 1RU de 8 canaux, une transmission à double fibre duplex, un Mux et un Demux CWDM en paire.

1470 à 1610 nm CWDM MUX DEMUX pour la transmission de données à double fibre avec technologie avancée de revêtement en film fin
La transmission à double fibre doit être utilisée par paires, le port MUX/DEMUX pour une longueur d'onde spécifique doit être opposé au CWDM
HJY CWDM Mux/Demux est une technologie passive, elle permet de transporter n'importe quel protocole sur la liaison, tant qu'il est à une longueur d'onde spécifique (c.-à-d.T1 sur fibre à 1570 nm transporté avec 10 Gbps Ethernet à 1590 nm)Cela permet de tester à long terme l'infrastructure de réseau, car les multiplexeurs réfractent simplement la lumière à n'importe quelle vitesse de réseau, quel que soit le protocole déployé.
HJY fournit un portefeuille complet d'unités CWDM Mux Demux et Optical Add Drop Multiplexer (OADM) pour répondre à toutes les applications telles que: Gigabit et 10G Ethernet, SDH/SONET, ATM, ESCON, Fibre Channel,FTTx et CATVNous fournissons des configurations de port optionnelles telles que: port Express, port Monitor, port à bande passante de 1310 nm et port 1550 nm pour ces multiplexeurs selon le choix du client.
Optimisez votre fibre avec le réseau WDM
La double fibre peut être partagée pour plusieurs données ou services différents dans un réseau WDM. Elle maximise l'utilité de la fibre et génère des économies substantielles.
1470 à 1610 nm CWDM MUX DEMUX pour la transmission de données à double fibre avec technologie avancée de revêtement en film fin
Mélange de services multiplexés à n'importe quel taux
Mixage flexible de 1G/10G/25G/40G/100G/200G Ethernet, 8G/16G FC, SAN, OTN, SDH/SONET et services vidéo natifs, il est transparent à n'importe quel taux, à n'importe quel multiplexage et mise à niveau de service
1470 à 1610 nm CWDM MUX DEMUX pour la transmission de données à double fibre avec technologie avancée de revêtement en film fin
Spécification du produit
Longueur d'onde
1270 à 1610 nm
Distance entre les canaux
20 nm
bande passante du canal
± 6,5 nm
Technologie
TFF (filtre à film fin)
Perte d'insertion
Régulier: ≤ 5,4 dB (avec 8 sauts 0: ≤ 3,0 dB)
Perte de liaison (A+B)
Régulaire: ≤ 6,2 dB (avec 8 sauts 0: ≤ 4,0 dB)
Précision de la longueur d'onde centrale
± 0,05 nm
Perte de rendement
≥ 45 dB
La directive
≥ 45 dB
Dispersion en mode de polarisation
≤ 0,1ps
Perte liée à la polarisation
≤ 0,3 dB
Isolement des canaux
Département adjacent ≥ 30 dB Département non adjacent ≥ 45 dB
Connecteur
LC/UPC
Température
Fonctionnement à -40 à 85 °C Entreposage à -40 à 85 °C
Poids net
1U 19ich châssis 1,2 kg
Les dimensions (HxWxD)
1e support 44*440*230 mm

Note: spécifié avec des connecteurs.
Détails mécaniques pour les logements
1470 à 1610 nm CWDM MUX DEMUX pour la transmission de données à double fibre avec technologie avancée de revêtement en film fin
Note: Veuillez noter que les dessins présentés ici ne montrent que les dimensions et non la configuration spécifique du module.
