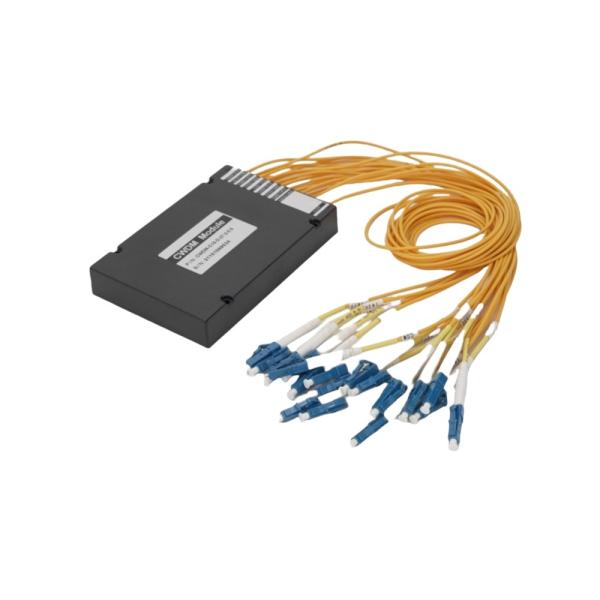

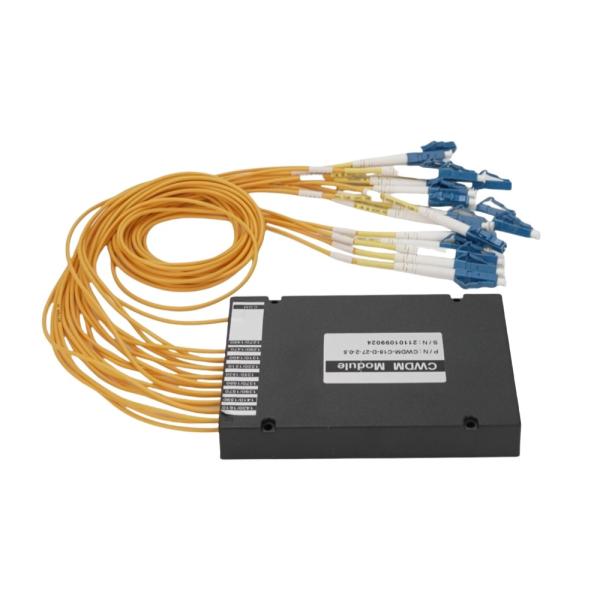

Module Mux Demux CWDM 16 canaux extensible avec port de contrôle, IL 4.5dB, LC UPC, fibre unique
Module Mux Demux CWDM 16 canaux extensible avec port de contrôle, IL 4.5dB, LC UPC, fibre unique
Module Mux Demux CWDM 16 canaux extensible avec port de contrôle, IL 4.5dB, LC UPC, fibre unique
Module Mux Demux CWDM 16 canaux extensible avec port de contrôle, IL 4.5dB, LC UPC, fibre unique
Module Mux Demux CWDM 16 canaux extensible avec port de contrôle, IL 4.5dB, LC UPC, fibre unique
Module Mux Demux CWDM 16 canaux extensible avec port de contrôle, IL 4.5dB, LC UPC, fibre unique
Module Mux Demux CWDM 16 canaux extensible avec port de contrôle, IL 4.5dB, LC UPC, fibre unique
Module Mux Demux CWDM 16 canaux extensible avec port de contrôle, IL 4.5dB, LC UPC, fibre unique
Les spécifications
Numéro de modèle :
HJY-CWDM-ABS-16CH-A-1-90-10-LP
Lieu d'origine :
Chine
Quantité minimale de commande :
1 pièce
Conditions de paiement :
T/T, Western Union, L/C
Capacité à fournir :
100,000 pièces
Délai de livraison :
5 à 8 jours ouvrables
Détails de l'emballage :
Emballage neutre ou avec le logo OEM
perte d'insertion :
Le niveau d'humidité est supérieur à:
Plage de longueur d'onde :
1270nm-1610nm
Nombre de canaux :
16 Longueur d'onde
Température de stockage :
-40°C à +85°C
Type de connecteur :
LC/UPC, LC/APC, SC/UPC, SC/APC, LC/UPC, LC/APC, LC/UPC, LC/APC, LC/UPC, LC/UPC, LC/UPC, LC/UPC, LC/U
Type :
CWDM OADM
Définition

Module Mux/Demux CWDM 16 canaux extensible avec port de contrôle, IL 4,5 dB, LC UPC, fibre unique

Préparez votre infrastructure fibre pour l'avenir
Notre module Mux/Demux CWDM 16 canaux extensible révolutionne le multiplexage par répartition en longueur d'onde grâce à des ports de contrôle intégrés pour le diagnostic réseau en direct et une architecture prête pour l'extension pour des mises à niveau de capacité transparentes. Conçue pour une perte d'insertion (IL) ultra-faible de 4,5 dB et un fonctionnement en fibre unique LC/UPC, cette solution offre une efficacité spectrale maximale tout en réduisant les coûts de fibre de 50 % par rapport aux alternatives à double fibre.


Principaux avantages pour les opérateurs de réseau :
* Capacité d'extension future : les ports d'extension dédiés permettent des mises à niveau de canaux sans refonte du système
* Surveillance en temps réel : les ports de contrôle intégrés éliminent les interruptions de service lors du dépannage
* Conception optimisée des coûts : le fonctionnement bidirectionnel à fibre unique réduit les exigences en matière d'installation de fibre
* Garantie de l'intégrité du signal : l'IL typique de 4,5 dB maintient l'intégrité du budget optique
* Interfaçage standard de l'industrie : les connecteurs LC/UPC de précision garantissent une perte de retour > 40 dB


Spécifications techniques

  • Canaux : 16 (conformes à la norme ITU-T G.694.2)
  • Performances critiques :
  • Perte d'insertion : 4,5 dB (typique)
  • Perte dépendante de la polarisation : ≤ 0,3 dB
  • Perte de retour : > 40 dB
  • Type de fibre : Monomode (bidirectionnel)
  • Ports d'extension : Oui (capacité de mise à niveau des canaux)
  • Ports de contrôle : accès par canal
  • Connecteurs : LC/UPC (deux ports de travail)
  • Température de fonctionnement : -5 °C à +75 °C (qualité industrielle)


Applications stratégiques
* Mise à l'échelle de la bande passante 5G Fronthaul/Backhaul
* Optimisation de l'interconnexion de centres de données (DCI)
* Extension de la capacité du réseau d'entreprise

* Surveillance PON et déploiement FTTx
* Mises à niveau des nœuds optiques de la télévision par câble


Pourquoi cela surpasse les modules CWDM standard :

1. Avantage d'évolutivité : ajoutez des canaux de manière incrémentielle à mesure que la demande augmente

2. Maintenance sans interruption : surveillez les réseaux actifs sans interruption de service

3. Économies de ressources en fibre : la conception à fibre unique réduit les coûts d'infrastructure

4. Déploiement Plug-and-Play : connectivité LC/UPC remplaçable à chaud


Conçu pour les réseaux critiques
Montable en rack dans un châssis 1U standard avec un boîtier ABS robuste, cette solution de multiplexeur démultiplexeur CWDM offre une fiabilité de qualité opérateur pour les environnements critiques. Comprend un étiquetage complet des canaux et une qualité de fabrication certifiée ISO.



Fonctionnalités Applications
· Faible perte d'insertion
· Isolation de canal élevée
· Sans époxy pour le trajet optique
· Excellente stabilité thermique et fiabilité
· Bonne uniformité de canal à canal
· Largeur de bande de fonctionnement : 1270 nm-1610 nm / (1261 nm~1611 nm)
· Large plage de températures de fonctionnement : -20 à +70 °C
· Conformité Telcordia GR-1221 et norme de protection environnementale RoHS		 · Réseau CWDM
· Système d'ajout/suppression
· Système de fibre optique CATV
· Réseau métropolitain/d'accès
· Amplificateur optique à fibre
Spécifications du produit
Canaux
1x4
1x8
1x16
1x18
Perte d'insertion
<1,5 dB
<2,4 dB
<4,8 dB
<5,4 dB

Plage de longueurs d'onde
1270-1610 nm
Technologie
TFF (Thin Film Filter)
Espacement des canaux
20 nm
Ondulation de la bande passante
≤ 0,5 dB
Bande passante du canal
ITU±6,5 nm
Isolation des canaux
Adjacents ≥ 30 dB
Non adjacents ≥ 45 dB
Perte dépendante de la polarisation
≤ 0,2 dB
Dispersion du mode de polarisation
≤ 0,1 ps
Directivité
≥ 50 dB
Perte de retour
≥ 45 dB
Gestion de la puissance optique
≤ 500 mW
Température
Fonctionnement -40 à 85 °C
Stockage -40 à 85 °C
Type de fibre
SMF-28e+
Connecteur
LC/SC/FC ou autre
Poids net
0,25 kg
Dimensions du colis
100*80*10 mm
120*80*18 mm
Ou autre

Dimension du colis
Module Mux Demux CWDM 16 canaux extensible avec port de contrôle, IL 4.5dB, LC UPC, fibre unique

Module Mux Demux CWDM 16 canaux extensible avec port de contrôle, IL 4.5dB, LC UPC, fibre unique
Module Mux Demux CWDM 16 canaux extensible avec port de contrôle, IL 4.5dB, LC UPC, fibre unique

Remarque :Le diamètre de la fibre peut être de 0,9 mm/2,0 mm/3,0 mm. La longueur de la fibre est de 1 M ou autre. Le connecteur peut être LC/SC/FC ou autre. Si vous souhaitez commander, veuillez d'abord vérifier avec nous.

Informations de commande
P/N : CWDM-ABS-XCH-①-②-③-④-⑤-⑥
Lorsque vous vous renseignez, veuillez fournir le numéro P/N correct en fonction de nos informations de commande et joindre la description appropriée serait préférable. Si vous avez besoin d'un connecteur, nous ne recommandons pas de choisir un câble de raccordement en fibre nue de 250 μm.
①
②
③
④
⑤
⑥
Longueur d'onde
R- Longueur d'onde
Type de fibre
Diamètre des câbles de raccordement
Longueur de la fibre
Connecteur
1270 nm
1290 nm
…
1590 nm
1610 nm
Ou
1271 nm
1291 nm
…
1591 nm
1611 nm
A : 1270~1610
B : 1270~1450
C : 1470~1610
D : 1271~1611
E : 1271~1451
F : 1471~1611
1 : SMF-28e
X : Autres
25 : 250 μm
90 : 900 μm
XX :
Autres
05 : 0,5 m
10 : 1,0 m
15 : 1,5 m
XX :
Autres
00 : Aucun
FP : FC/PC
FA : FC/APC
SP : SC/PC
SA : SC/APC
LP : LC/PC
LA : LC/APC
ST : ST/PC
XX : Autres

Exemple de numéro de pièce :CWDM-ABS-16CH-A-1-90-10-LP
Description :Multiplexeur CWDM 16 CH type boîtier ABS, longueur d'onde 1270~1610 nm, fibre SMF-28e, tube lâche OD 0,9 mm, câbles de raccordement en fibre de 1,0 m de long, connecteurs LC/PC à tous les ports.
Informations de commande pour les pièces personnalisées :
Si vous devez personnaliser d'autres spécifications, veuillez fournir une description détaillée de vos exigences.
