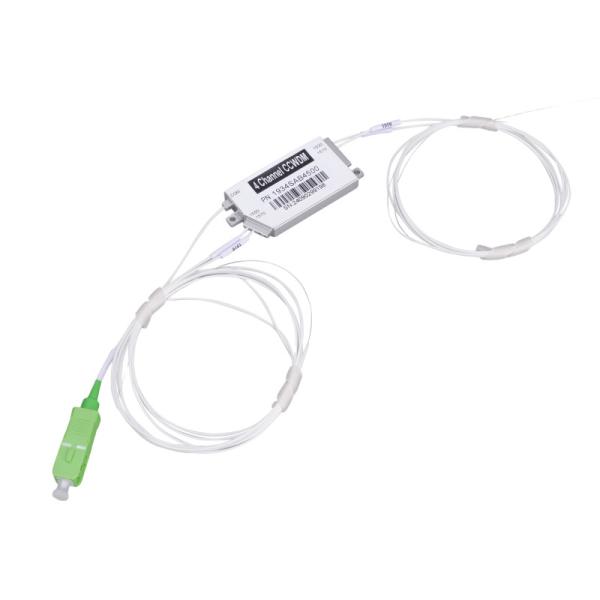

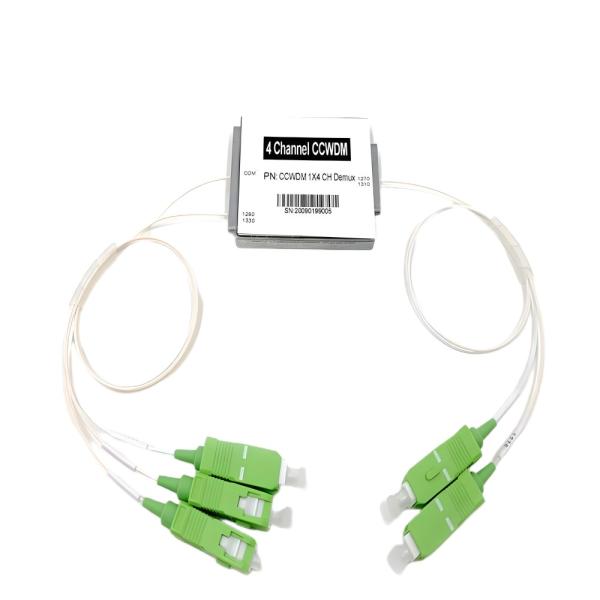

Module CWDM MUX DEMUX compact 4 canaux avec une isolation élevée et une faible perte d'insertion pour l'extension du réseau
Module CWDM MUX DEMUX compact 4 canaux avec une isolation élevée et une faible perte d'insertion pour l'extension du réseau
Module CWDM MUX DEMUX compact 4 canaux avec une isolation élevée et une faible perte d'insertion pour l'extension du réseau
Module CWDM MUX DEMUX compact 4 canaux avec une isolation élevée et une faible perte d'insertion pour l'extension du réseau
Module CWDM MUX DEMUX compact 4 canaux avec une isolation élevée et une faible perte d'insertion pour l'extension du réseau
Module CWDM MUX DEMUX compact 4 canaux avec une isolation élevée et une faible perte d'insertion pour l'extension du réseau
Les spécifications
Numéro de modèle :
Le module HJY-CCWDM-4CH-Module-1 est fourni par le fournisseur.
Lieu d'origine :
CHINE
Quantité minimale de commande :
1 pièce
Conditions de paiement :
T/T, Western Union, L/C
Capacité à fournir :
100,000 pièces
Délai de livraison :
5 à 8 jours ouvrables
Détails de l'emballage :
Rouleau, emballage neutre ou avec le logo OEM
Bande de fréquences :
1270 à 1610 nm
Type de connecteur :
LC/UPC
Nombre de chaînes :
4CH
Type de colis :
Boîte CCWDM
Espacement de la Manche :
20Nm
Température de stockage :
-40 à 85 °C
Définition

Module MUX DEMUX CWDM/CCWDM compact 4 canaux – Isolation élevée et faible IL pour l'extension du réseau

Notre ‌Multiplexeur/démultiplexeur CWDM/CCWDM à 4 canaux‌ offre ‌>30dB d'isolation des canaux‌ et ‌<1,5 dB de perte d'insertion‌, permettant une division de longueur d'onde fiable dans les déploiements à espace limité.
‌Principales caractéristiques :‌
* Extension plug-and-play‌: Ajoute 4 longueurs d'onde (1270~1610 nm) sans repenser le réseau
*‌ Stabilité de qualité industrielle‌: Plage de fonctionnement de -40 °C à +75 °C avec <0,05 dB/km de variation thermique
*‌ Transparence du protocole‌: Prend en charge Ethernet, SONET/SDH et Fibre Channel simultanément
* Facteur de forme compact‌: Options de montage en rack 1U ou sur rail DIN pour les applications OLT/OLT
Idéal pour ‌Backhaul FTTx, réseaux d'entreprise et fronthaul mobile‌ nécessitant des mises à niveau de capacité rentables. ‌Conforme à la norme Telcordia GR-1209-CORE‌.
Spécifications de performance
Paramètre 4 canaux 4+UPG 8 canaux 8+UPG1 8+UPG2
Longueur d'onde de fonctionnement (nm) 1260~1620
Longueur d'onde du canal (nm) 1270,1290, -,1590,1610, ou 1271,1291,-,1591,1611
Plage de longueurs d'onde du port UPG (nm) NA TBD NA 1260~1360 1260~1457
Espacement des canaux (nm) 20
Bande passante du canal (nm) CWL+/-6,5 nm
Perte d'insertion (dB)* ≤0,8 ≤0,8 ≤1,5 ≤1,5 ≤1,5
Ondulation du canal (dB) ≤0,3
Isolation (dB) Adjacent >30
Non adjacent >40
Isolation UPG (dB) NA >15 NA >15 >15
Dispersion du mode de polarisation (PS) ≤0,2
Perte dépendante de la polarisation (dB) ≤0,2
Directivité (dB) >45
Perte de retour (dB) >45
Gestion de puissance maximale (mW) 500
Température de fonctionnement (℃) -5~+70
Température de stockage (℃) -40~85
Type de fibre G657A1
Connecteur TBD
Dimension du boîtier (mm) L55 x L35 x H8 ou L44 x L25 x H6
*Les spécifications ci-dessus concernent les appareils sans connecteur.
Technologie unique en espace libre
Le Mux CCWDM adopte la technologie Free-Space, qui utilise la lumière se propageant dans l'espace libre pour transmettre des données sans fil. À l'intérieur de l'appareil, les canaux de signal adjacents sont mis en cascade par faisceau parallèle au lieu de la fibre. Cela permet d'économiser beaucoup d'espace pour le boîtier et la fabrication unique aide également le Mux Demux CCWDM avec une faible perte d'insertion.
Comparaison entre CCWDM et CWDM
Perte d'insertion<2,6 dB
La perte d'insertion du Mux CCWDM est d'environ la moitié de celle du Mux CWDM conventionnel. Cela réduit la perte globale de l'ensemble de la liaison et laisse plus de choix pour la conception de la solution.
Module CWDM MUX DEMUX compact 4 canaux avec une isolation élevée et une faible perte d'insertion pour l'extension du réseau
Module CWDM MUX DEMUX compact 4 canaux avec une isolation élevée et une faible perte d'insertion pour l'extension du réseau
Conception de boîtier compacte
Le Mux CCWDM utilise le faisceau parallèle pour la mise en cascade au lieu de la fibre, ce qui permet d'économiser un espace important. La dimension minimale du module de boîtier en aluminium CCWDM est inférieure à 1/4 de la taille du module pigtailed CWDM ABS minimum.
Application du module CCWDM
1. Applications de télécommunications
*Augmentation de la capacité du système de fibre optique : les modules CCWDM dans les réseaux de fibre optique multiplexent divers signaux optiques de longueur d'onde en une seule fibre. Dans l'accès au réseau métropolitain, les opérateurs les utilisent pour combiner les signaux des utilisateurs comme Ethernet et la voix sur différentes porteuses de longueur d'onde dans une seule fibre, améliorant ainsi l'utilisation de la fibre et réduisant les coûts d'installation de nouvelles fibres.
*Aide à la transmission longue distance : dans les liaisons longue distance, tandis que le DWDM est en tête en termes de haute capacité, le CCWDM joue des rôles auxiliaires. Il transmet la surveillance, les données de sauvegarde avec des besoins en bande passante inférieurs de manière rentable.
2. Utilisation du réseau CATV
*Extension de la transmission de programmes : dans les têtes de réseau CATV, les modules CCWDM modulent plusieurs signaux de canaux TV sur différentes longueurs d'onde pour la transmission par fibre vers les sous-têtes de réseau ou les utilisateurs. Les opérateurs ajoutant des chaînes HD peuvent l'utiliser pour augmenter la capacité en multiplexant les signaux nouveaux et anciens.
3. Rôle d'interconnexion de centres de données
*Connexion de différents centres de données : à mesure que l'échelle et le nombre de centres de données augmentent, les modules CCWDM les interconnectent. Ils multiplexent les signaux réseau internes tels que les données du serveur et les sauvegardes de stockage via la fibre, améliorant ainsi l'efficacité de la connexion, l'utilisation de la bande passante et réduisant les coûts. Dans les interconnexions de centres de données des fournisseurs de services cloud, cela permet un transfert de données à haut débit.
Le CWDM compact est à très faible perte, à super stabilité thermique et à une excellente fiabilité, avec une conception compacte de plus petite taille pour économiser beaucoup d'espace dans l'application. Applicable au système CWDM et au service spécial en option
Les multiplexeurs à répartition en longueur d'onde grossière compacts (CCWDM Mux) sont la mini version du CWDM Mux. Par rapport à la technologie CWDM traditionnelle, la technologie CCWDM utilise une plate-forme optique en espace libre qui peut améliorer considérablement les performances optiques, dans un boîtier de moins de 1/4 de la taille des modules CWDM conventionnels. Les principaux avantages du Mux CCWDM sont une grande précision et stabilité de la longueur d'onde, une faible perte d'insertion, une isolation élevée et une faible PDL (perte dépendante de la polarisation). Il est transparent pour les protocoles et les débits, prenant en charge des applications telles que le système CWDM, les réseaux PON et les liaisons CATV.
Informations de commande
Configuration
N° de canal
Type de jarretière
Longueur de fibre
Déclinaison (mm)
Connecteur
CC=CCWDM
40=4 canaux
41=4+UPG
80=8 canaux
81=8+UPG1
82=8+UPG2
---
0=250um
1=900um
0=0,5 m
1=1 m
2=1,5 m
3=autres
1= L55 x L35 x H8
2=L44 x L25 x H6
0=Aucun
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=autres
Type 1 :
Module CWDM MUX DEMUX compact 4 canaux avec une isolation élevée et une faible perte d'insertion pour l'extension du réseau
Type 2 :
Module CWDM MUX DEMUX compact 4 canaux avec une isolation élevée et une faible perte d'insertion pour l'extension du réseau
