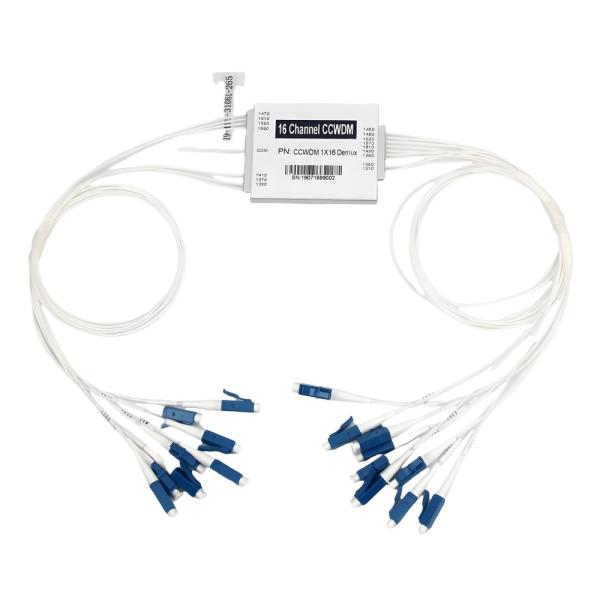

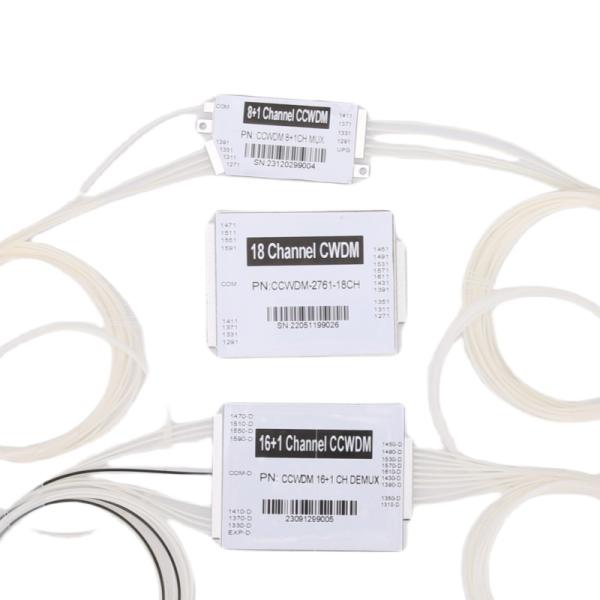

Précision et stabilité des longueurs d'onde élevées 16CH Multiplexeur CWDM CCWDM compact pour les applications transparentes de protocole et de taux
Précision et stabilité des longueurs d'onde élevées 16CH Multiplexeur CWDM CCWDM compact pour les applications transparentes de protocole et de taux
Précision et stabilité des longueurs d'onde élevées 16CH Multiplexeur CWDM CCWDM compact pour les applications transparentes de protocole et de taux
Précision et stabilité des longueurs d'onde élevées 16CH Multiplexeur CWDM CCWDM compact pour les applications transparentes de protocole et de taux
Précision et stabilité des longueurs d'onde élevées 16CH Multiplexeur CWDM CCWDM compact pour les applications transparentes de protocole et de taux
Précision et stabilité des longueurs d'onde élevées 16CH Multiplexeur CWDM CCWDM compact pour les applications transparentes de protocole et de taux
Les spécifications
Numéro de modèle :
Le module HJY-CCWDM-16CH-Module-4 est équipé d'un système de détection de la pollution atmosphérique
Lieu d'origine :
Chine
Quantité minimale de commande :
1pc
Conditions de paiement :
T/T, Western Union, L/C
Capacité d'approvisionnement :
100,000 pièces
Délai de livraison :
5 à 8 jours ouvrables
Détails de l'emballage :
Emballage neutre ou avec le logo OEM
Nombre de chaînes :
4, 8, 16, 18
Type de colis :
Boîte CCWDM
Température de stockage :
-40°C à +85°C
Type de produit :
Multiplexeur à répartition en longueur d'onde CWDM compact
Applications :
Système CWDM, réseaux PON, liaisons CATV
Espacement de la Manche :
20Nm
Type de connecteur :
LC/SC/FC/ST
Définition

Haute précision et stabilité de la longueur d'onde Multiplexeur CWDM CCWDM compact 16 canaux pour les applications transparentes aux protocoles et aux débits

Notre ‌Multiplexeur CWDM/CCWDM compact à 16 canaux‌ offre une ‌ performance de pointe de l'industriePrécision de la longueur d'onde de ±0,3 nm‌ et ‌Stabilité <0,02 dB/km‌, idéal pour les réseaux de fibres nécessitant des performances indépendantes du protocole.
Principales caractéristiques :
* Conception évolutive‌: Compatible avec tous les protocoles (Ethernet, SDH, Fibre Channel) et débits de données (1G à 100G+)
*‌ Gain de place‌: Options de montage en rack 1U ou de châssis modulaires pour les déploiements à haute densité
* Faible IL/PDL‌: Perte d'insertion <2,5 dB, dépendance à la polarisation <0,2 dB
* Plage de fonctionnement étendue‌: -40 °C à +85 °C pour les environnements difficiles
Parfait pour ‌liaison de réseau 5G, DCI et réseaux métropolitains‌ nécessitant une gestion transparente de la longueur d'onde. ‌Conforme RoHS/GR-1209-CORE‌.
HJY propose un module CWDM compact qui offre une expansion de la capacité de la bande passante pour la croissance future du réseau dans l'un des petits boîtiers. Sa taille compacte et son plateau de support unique le distinguent et peuvent être installés dans diverses situations sur le terrain.
Le CWDM compact est à très faible perte, à super stabilité thermique et à une excellente fiabilité, avec une conception compacte de plus petite taille pour économiser beaucoup d'espace dans l'application. Applicable au système CWDM et au service spécial en option
Spécifications de performance :
Paramètre
10 Ch
12Ch
14 Ch
16Ch
18Ch
-5~+70 Longueur d'onde CWL+/-6.5nm
1260~1620
≤0.4 Longueur d'onde CWL+/-6.5nm
1270,1290,...,1590,1610, ou 1271,1291,...,1591,1611
≤0.4 20
Canal
≤0.4 (nm) CWL+/-6.5nm
Insertion
Perte (dB) Directivité (dB)
≤1.8
≤1.8
≤2.0
≤2.0
Ondulation du canal (dB)
≤0.4 Isolement (dB)
Adjacent
>30
Non adjacent
>40
Polarisation
Mode
Perte (dB) ≤0.2 Polarisation
>45
Perte (dB) ≤0.2 Directivité (dB)
>45
Retour
Puissance
>45 Maximum
Puissance
Gestion (mW) 500 Fonctionnement
Température (ºC)
-5~+70 Stockage
Température
(ºC) -40~85 Fibre
Type
G657A1 Connecteur
TBD
40=4 canaux
dimension (mm)
L55 x
L45 6 H 6 Remarque : les spécifications ci-dessus concernent les appareils sans connecteurTechnologie unique en espace libre
Le Mux CCWDM adopte la technologie Free-Space, qui utilise la lumière se propageant dans l'espace libre pour transmettre des données sans fil. À l'intérieur de l'appareil, les canaux de signal adjacents sont mis en cascade par faisceau parallèle au lieu de la fibre. Cela permet d'économiser beaucoup d'espace pour le boîtier et la fabrication unique aide également le Mux Demux CCWDM avec une faible perte d'insertion.
Comparaison entre CCWDM et CWDM
Perte d'insertion
<2,6 dB
La perte d'insertion du Mux CCWDM est d'environ la moitié de celle du Mux CWDM conventionnel. Cela réduit la perte globale de l'ensemble de la liaison et laisse plus de choix pour la conception de la solution.Conception de boîtier compacte
Le Mux CCWDM utilise le faisceau parallèle pour la mise en cascade au lieu de la fibre, ce qui permet d'économiser beaucoup d'espace. La dimension minimale du module de boîtier en aluminium CCWDM est inférieure à 1/4 de la taille du module pigtailed CWDM ABS minimum.
Précision et stabilité des longueurs d'onde élevées 16CH Multiplexeur CWDM CCWDM compact pour les applications transparentes de protocole et de taux
Précision et stabilité des longueurs d'onde élevées 16CH Multiplexeur CWDM CCWDM compact pour les applications transparentes de protocole et de taux
Informations de commande
Configuration
N° de canal
Type de queue de cochon
Longueur de la fibre
Déclinaison (mm)
Connecteur
CC=CCWDM
40=4 canaux
41=4+UPG
80=8 canaux
81=8+UPG1
82=8+UPG2
---
0=250um
1=900um
0=0.5m
1=1m
2=1.5m
3=autres
1= L55 x L35 xH8
2=L44 x L25 x H6
0=Aucun
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=autres
Type 1 :
Type 2 :
Précision et stabilité des longueurs d'onde élevées 16CH Multiplexeur CWDM CCWDM compact pour les applications transparentes de protocole et de taux
Précision et stabilité des longueurs d'onde élevées 16CH Multiplexeur CWDM CCWDM compact pour les applications transparentes de protocole et de taux
