GYTC8S 144 câble à fibre optique aérien blindé à auto-support en extérieur
1- Décrit.
Le GYTC8S est un câble en fibre optique extérieur typique autoportant, adapté aux applications aériennes;Le câble ont une bonne performance de résistance à l'humidité et la performance de résistance à l'écrasement adapté pour le canal et la méthode enterrée.

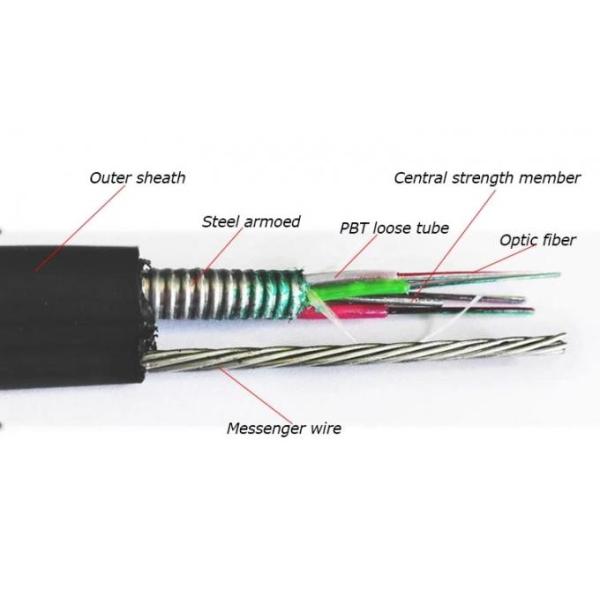

Le membre de la force mentale est constitué de fils fixes car la partie de support est complétée par une gaine en polyéthylène (PE) pour être la structure de la figure 8.Ruban d'acier ondulé blindé et gaine extérieure en PE offrant une résistance à l'écrasement et des caractéristiques de résistance aux tirsLa résistance du câble d'acier ou du FRP en tant que résistance centrale améliore la résistance à la traction et elle est entourée par le tube lâche et le système de blocage de l'eau.La structure d'impact assure une excellente performance mécanique et environnementale.
2.1Spécifications générales
| Type de câble | Le nombre d'heures de travail |
| Type de fibre | SM |
| Application du projet | Communication à longue distance, réseau local |
| Méthodes d'installation recommandées | L'appareil aérien |
| Environnement | À l'extérieur |
| Plage de température | - Quarante°C à 70°C |
2.2 Structure et spécifications techniques

|
Les fibres Le comte |
Nominale Diamètre (mm) |
Nominale Le poids (kg/km) |
Maximum de fibres Par tube |
Nombre max. de (Tubes et remplisseurs) |
Charge de traction admissible (N) |
Résistance à l'écrasement admise (N/100 mm) |
||
| À court terme | À long terme | À court terme | À long terme | |||||
| 2 à 30 | 10.0 fois 18.0 | 183 | 6 | 5 | 7000 | 4000 | 1000 | 300 |
| 32 à 48 | 10.7 fois 18.8 | 206 | 6 | 6 | 7000 | 4000 | 1000 | 300 |
| 50 à 72 | 116 fois 19.4 | 226 | 12 | 5 | 7000 | 4000 | 1000 | 300 |
| 74 à 96 | 13.0 fois 20.0 | 256 | 12 | 6 | 7000 | 4000 | 1000 | 300 |
| > 98 | Disponible sur demande du client | |||||||
Remarque:Cette fiche ne peut être utilisée qu'à titre de référence et non comme complément au contrat.
3Nous produisons et testons les câbles conformes à la norme suivante:
| Performance mécanique | |
| Performance maximale de la tension | Pour l'utilisation de l'appareil, le coefficient de charge doit être supérieur ou égal à: |
| Max. Opération Tension | La norme IEC 60794 ¥1-2-E1 |
| Épreuve d'écrasement | La norme IEC 6079 est modifiée. |
| Épreuve d'impact | Pour les véhicules à moteur électrique |
| Doublure répétée | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
| Épreuve de torsion | La norme IEC 60794 ∆1-2-E7 |
| Courbure du câble | La norme IEC 60794 ∆1-2-E11A est modifiée. |
| Coefficient d'atténuation | UIT-T G.652 |
| Épreuve structurelle | Le nombre d'équipements utilisés |
| Performance environnementale | |
| Cycles de température | Le nombre d'équipements utilisés est déterminé par la norme IEC 60794-1-2-F1. |
| Pénétration de l'eau | La norme IEC 60794-12-F5B est modifiée. |
| Flux de dépôt des composés | Pour l'utilisation de l'aéronef, le point de départ doit être le point de départ. |
4.Emballage et expédition
Le câble est fourni en longueur telle que spécifiée dans PI ou selon les besoins.Le diamètre minimum du fût du tambour ne doit pas être inférieur à 30 fois le diamètre du câble.
Le câble sur chaque bobine sera complètement recouvert d'un enveloppe thermique qui est fixée au câble par des sangles d'emballage.
Les extrémités du câble seront scellées avec des bouchons de protection en plastique pour empêcher la pénétration de l'eau.Un rapport d'essai d'inspection finale avec les données de performance d'atténuation pour chaque fibre est fixé à l'intérieur du tambour.
