Les spécifications
Number modèle :
PT-GD150-50, PT-GD150-100, PT-GD150-150 PT-GD150-200, PT-GD150-300, PT-GD150-400, PT-GD150-500
Point d'origine :
Pékin, Chine (continent)
Conditions de paiement :
D/A, D/P, T/T
Délai de livraison :
1-2 semaines
Chaîne de voyage :
50mm, 100mm, 150mm, 200mm, 300mm, 400mm, 500mm
Plate-forme :
× 150mm de 150mm
Max Velocity :
40mm/sec, 50mm/sec
Matériel :
Alliage d'aluminium - Noir-anodisé
Répétabilité :
1μm, 5μm
Contrecoup :
2μm
Définition

La station linéaire de traduction électrique d'axe des abscisses de plate-forme a motorisé l'étape linéaire la pinte - GD150



Description de produit



Il adopte la commande de vis de boule et le rail de guide linéaire de glisseur, avec l'incidence élevée et la bonne rigidité. Il convient au traitement industriel, aux laboratoires ou aux endroits exigeant la charge élevée et le fonctionnement continu à long terme.



Commande de vis de boule de haute précision, bonne exactitude de positionnement répétée et équipe plaçant l'exactitude, petit dégagement axial et longue durée de vie. La table de conversion elle-même a un cache anti-poussière.



Le voyage de la table de conversion peut être adapté aux besoins du client selon les besoins des clients.



Remplacement facultatif de moteur servo et de dirigeant discordant pour le contrôle en circuit fermé.



Spécifications produit



Nombre d'article PT-GD150-50 PT-GD150-100 PT-GD150-150 PT-GD150-200 PT-GD150-300 PT-GD150-400 PT-GD150--500
Structure Chaîne de voyage 50mm 100mm 150mm 200mm 300mm 400mm 500mm
Plate-forme × 150mm de 150mm
Rapport de la construction Haute vis de recyclage précise de boule (4mm de conduite) Haute vis de recyclage précise de boule (5mm de conduite)
Guide de voyage Guide de glissières de recyclage précis élevé roulement à billes
Moteur pas à pas (1.8°) 42BYG/57BYG (moteur de progression avec 2-Phases et 1.8° d'angle d'étape)
Matériel Alliage d'aluminium - Noir-anodisé
Capacité de charge 20kgs 30Kgs 50Kgs
Poids 2.8kgs 3.4kgs 4.5kgs 5.2kgs 6.3kgs 7.2Kgs 8.3Kgs
Exactitude Résolution de conception

20μm/Pulse, conducteur Non-milliseconde

1μm/Pulse, 20MS Driver

 20μm impulsion, Non-milliseconde impulsion du conducteur 1.25μm, 20MS Driver
Max Velocity 40mm/sec 50mm/sec
Répétabilité 1μm 2μm
Exactitude absolue 3μm 5μm
Rectitude 3μm 4μm 5μm
Parallélisation 10μm 15μm 20μm
Tangage 25" 50" 60"
Embardées 20" 25" 30"
Contrecoup 2μm
Mouvement perdu 1μm 2μm
D'autres Accessoires facultatifs La fonction de frein (- Z), grille mesure (- G), moteur servo (- D) et couverture antipoussière (- F)

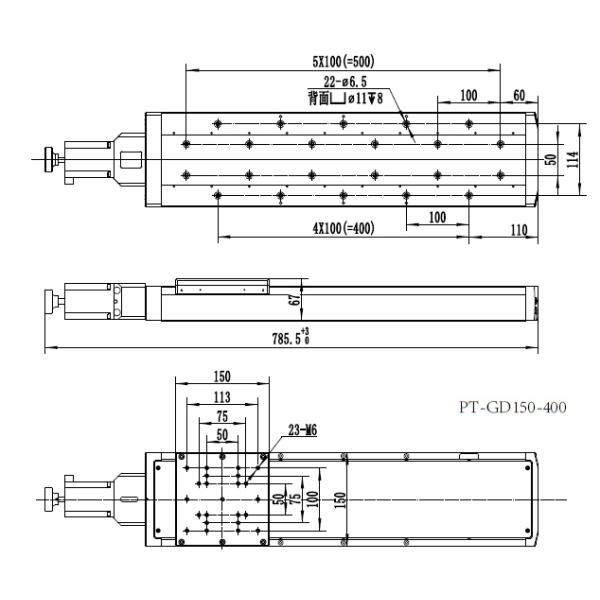

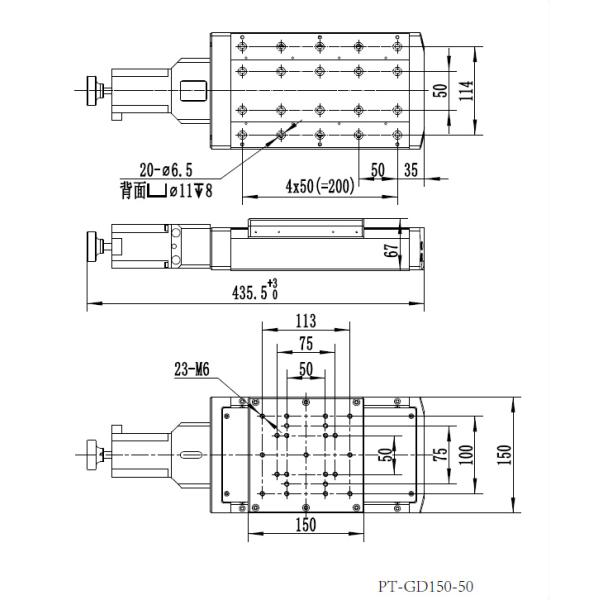

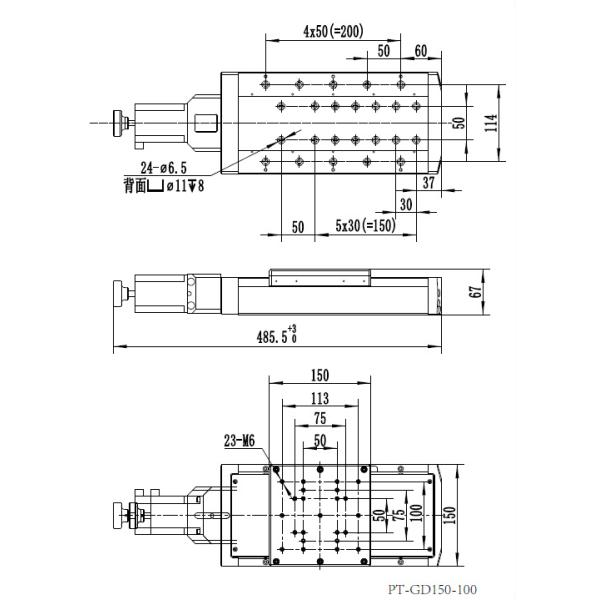

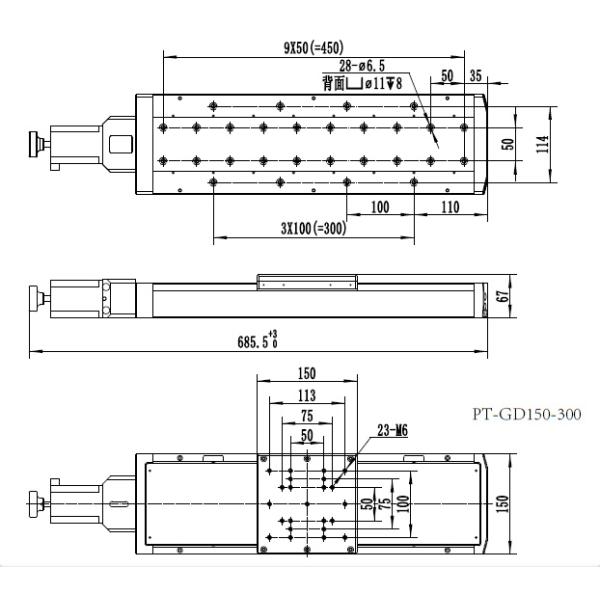

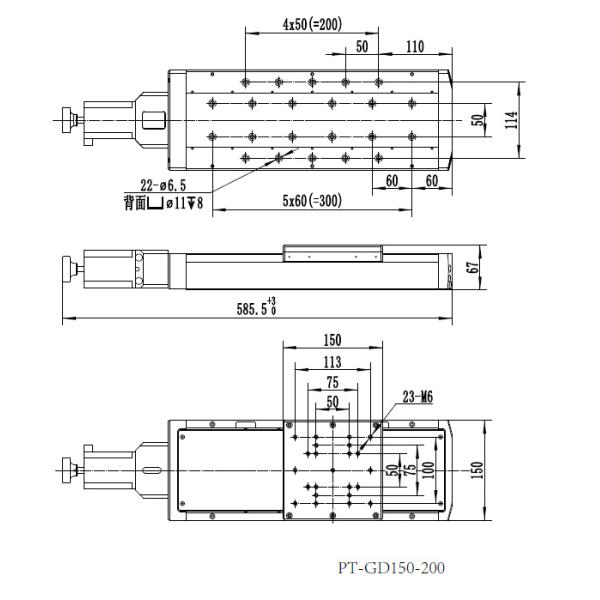

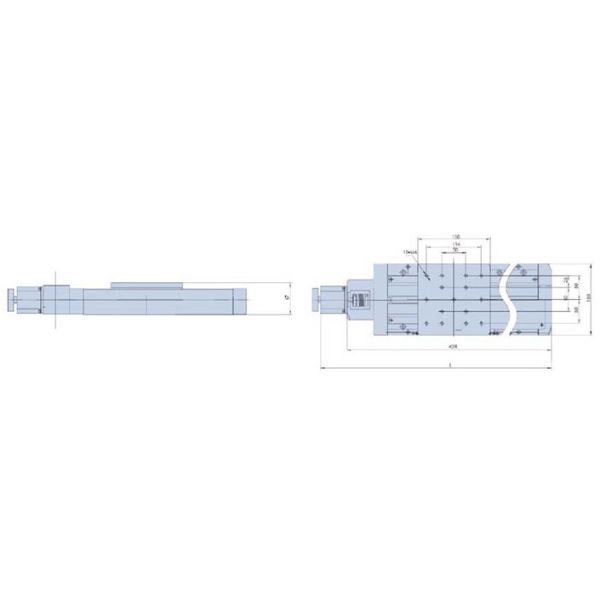

Diagramme de produit



L'étape motorisée de haute précision de vis de boule a motorisé le voyage vertical de l'étape 500mm

L'étape motorisée de haute précision de vis de boule a motorisé le voyage vertical de l'étape 500mm

L'étape motorisée de haute précision de vis de boule a motorisé le voyage vertical de l'étape 500mm

L'étape motorisée de haute précision de vis de boule a motorisé le voyage vertical de l'étape 500mm

L'étape motorisée de haute précision de vis de boule a motorisé le voyage vertical de l'étape 500mm

L'étape motorisée de haute précision de vis de boule a motorisé le voyage vertical de l'étape 500mm
