Bague de grande couronne de broyeur à boulets en acier moulé résistant à l'usure, engrenage en acier allié, support personnalisation

Exigences techniques
1) Le prétraitement avant la trempe de surface est un traitement de normalisation, et la dureté doit être HB210~250 ; les indicateurs de performance mécanique sont la limite de résistance Rb690MPa, la limite d'élasticité Rs490MPa, l'allongement D511%, le rétrécissement de la section W25% et la valeur de ténacité au choc Ak30J ; les dents d'engrenage sont trempées par induction, et la dureté est HRC50~55 ; la profondeur de la couche trempée effective est de 3~5mm.
2) L'ensemble est soumis à un contrôle par ultrasons, et la qualité interne doit répondre aux exigences secondaires spécifiées dans la norme GB7233-87 ; les dents d'engrenage et les congés de transition sont soumis à un contrôle par magnétoscopie, et la qualité doit répondre aux exigences secondaires spécifiées dans la norme GB/T9444-88.
3) La grande couronne dentée est composée de deux demi-couronnes dentées reliées par des boulons à haute résistance pour former une couronne dentée intégrale, et la surface de joint doit être au centre du fond de la dent.

4) Chanfreiner les bords du profil de la dent et le long de la largeur de la dent.
5) La grande couronne dentée est composée de deux demi-couronnes dentées reliées par des boulons à haute résistance pour former une seule couronne dentée. La surface d'accouplement doit être au centre du fond de la dent.

Présentation du produit
L'engrenage de broyeur à boulets, également connu sous le nom de grande couronne dentée, est généralement installé sur le couvercle d'extrémité du broyeur à boulets. Selon sa structure, l'engrenage de broyeur à boulets peut être divisé en trois types : couronne dentée complète, demi-couronne dentée et quart de couronne dentée.

Paramètres du produit

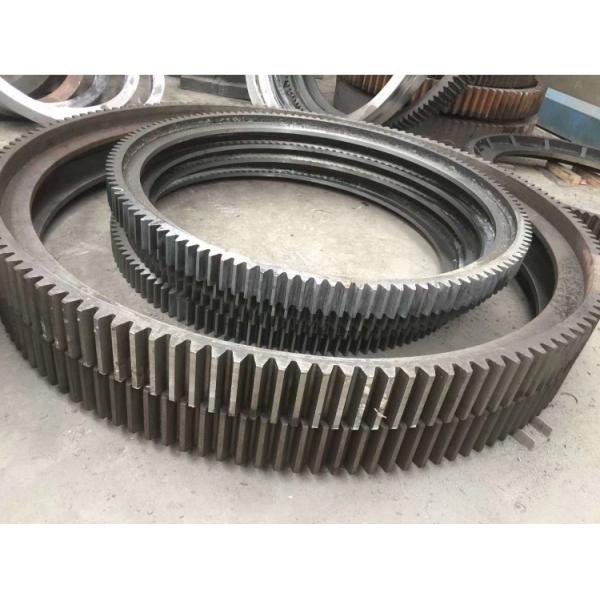

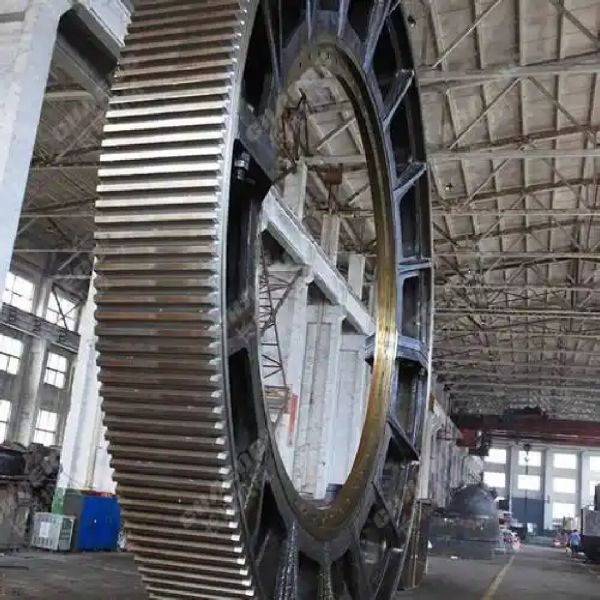

Affichage du produit
