distillation structurée par plaque de métal de 3.5y Aisi 304 emballant le diamètre de 486mm
distillation structurée par plaque de métal de 3.5y Aisi 304 emballant le diamètre de 486mm
distillation structurée par plaque de métal de 3.5y Aisi 304 emballant le diamètre de 486mm
distillation structurée par plaque de métal de 3.5y Aisi 304 emballant le diamètre de 486mm
Les spécifications
Numéro de modèle :
3.5Y
Lieu d'origine :
Chine
MOQ :
0,1 mètres cubes
Conditions de paiement :
T/T, L/C
Capacité d'approvisionnement :
200 m3/week
Délai de livraison :
3-5 jours
Détails de empaquetage :
palettes, boîte en bois
Zone spécifique :
80
Matériel :
SS304, SS316L
Hauteur de la couche d'emballage :
100 mm, 150 mm, 200 mm. Je vous en prie.
Épaisseur de la plaque :
0.1 mm, 0.12 mm, 0.15 mm
Forme :
personnalisé
taille :
Selon l'ordre
Définition

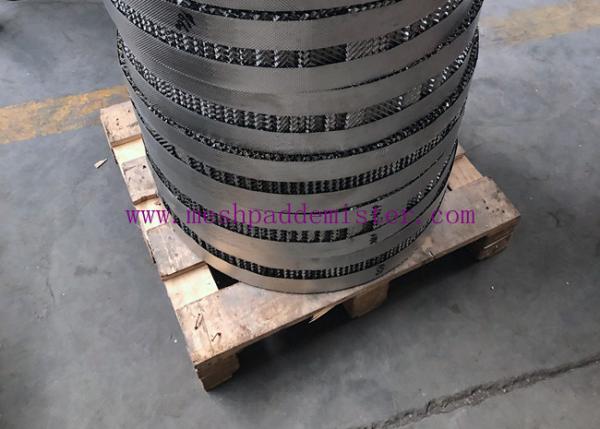

3.5Y AISI 304 plaque métallique d'emballage structuré de 486 mm de diamètre



1. Exigences de fabrication des emballages structurés en tôle métallique



1.1 Conformément aux prescriptions, perforation,le roulement à grains fins (ou le roulement à grains fins équivalent) et la corrugation de la courroie d'acier inoxydable brut sont transformés en courroie de corrugation de plaque d'orifice, puis la plaque de corrugation est coupée en morceaux en fonction de la longueur de corde différente sur la section transversale de la plaque d'emballage et des exigences du montage de la plaque d'emballage ou du montage en blocs.

1.2 La plaque d'emballage est composée d'un certain nombre de plaques ondulées disposées verticalement et uniformément. L'angle de ondulation des deux plaques d'orifice adjacentes est superposé dans la direction opposée.



2. Indice de performance de la colonne de plateau et de la tour emballée





Type de tour

indice de performance

 tour de plateau Tour d'emballage aléatoire Tour d'emballage structurée

Facteur de charge admissible F

 0.3-2.44 0.3-2.93 0.12 à 4.4
Perte de pression par étape théorique / Pa 400 à 1067 120 à 240 1.3-106. Je vous en prie.7
HETP / m 0.6-1.2 0.45 à 1.5 0Un à un.75



3- Dimensions structurelles et paramètres caractéristiques de l'emballage ondulé à orifice en acier inoxydable.



Nom de l'article Unité 125X 125Y 250X 250 ans 350X 350Y 500X 500 ans
hauteur de corrugation h mm 24.0 11.5 8.4 6.0
inclination de corrugation θ (°) 30 45 30 45 30 45 30 45
distance de corrugation 2B mm 39.6 19.0 14.0 9.9
angle de corrugation β (°) 79.0 79.1 79.6 79.0
fraction vide ε δ = 0,15 mm % 99.4 98.6 98.0 97.2
Pour les véhicules à moteur à combustion % 99.5 98.9 98.4 97.8
Le point de départ est le point de départ. % 99.6 99.1 98.7 98.2
Diamètre du trou perforé d0 mm 4.5 4.5 4.0 4.0
Taux d'ouverture σ % 8.5 à 9.5 8.5 à 9.5 9.0 à 10.0 9.0 à 10.0
rayon de courbure du cercle supérieur de l'angle de corrugation R mm ≤ 2.0 ≤ 14 ≤ 09 ≤ 05

Note: L'influence du taux d'ouverture sur la plaque n'est pas calculée



4. Quel est le rôle de l'emballage structuré dans une colonne de distillation à haut vide?



La distillation est une méthode de séparation de mélanges liquides à haute pureté par reflux.industrie légèreLa distillation est classée selon des méthodes différentes.Il peut être divisé en distillation continue et distillation par lots.; selon la composition du mélange, il peut être divisé en distillation binaire et distillation multicomposante;selon que les additifs affectant l'équilibre vapeur-liquide sont ajoutés au mélange, il peut être divisé en distillation ordinaire et distillation spéciale (y compris distillation extractive, distillation azéotrope et distillation salée);si le procédé de distillation s'accompagne de distillationLa réaction chimique s'appelle la distillation réactive.
Dans le fonctionnement de la tour de conditionnement, le liquide tombe de haut en bas le long de la surface de conditionnement structurée, et la vapeur qui monte entre en contact les unes avec les autres.la surface d'emballage est le lieu d'échange de masse et d'échange de chaleur.

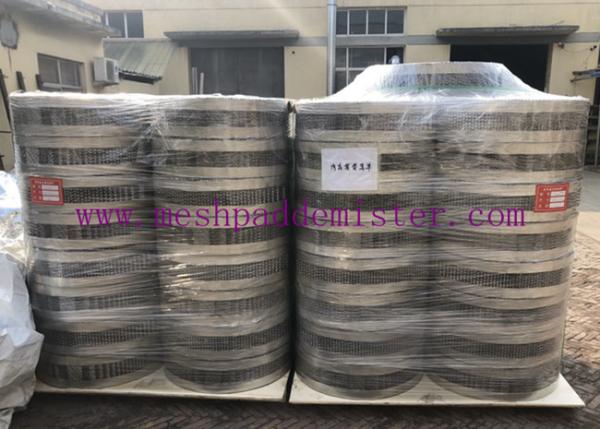

distillation structurée par plaque de métal de 3.5y Aisi 304 emballant le diamètre de 486mm



Chaque année, nous fabriquons et fournissons des centaines de mètres cubes d'emballages métalliques structurés dans différents modèles.Nous serons heureux de vous aider.!
