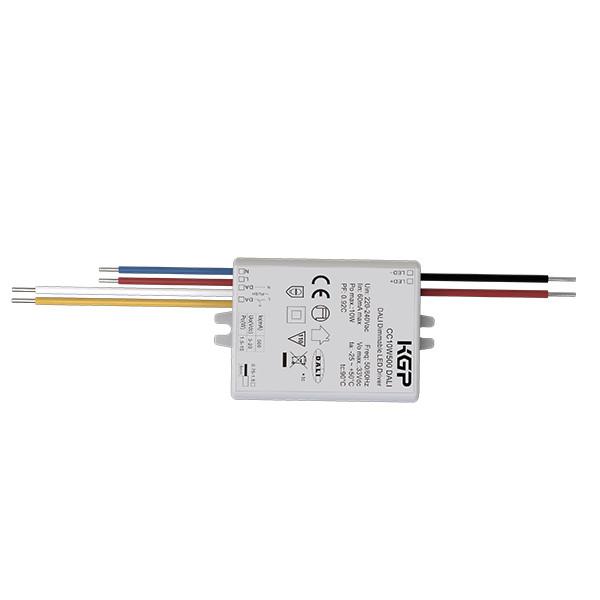

Conducteur à LED accréditable pour l'éclairage vers le bas de 10 W
Conducteur à LED accréditable pour l'éclairage vers le bas de 10 W
Les spécifications
Numéro de modèle :
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Lieu d'origine :
Shenzhen, Chine
Quantité minimale de commande :
100
Conditions de paiement :
T/T
Capacité à fournir :
20,000pcs par mois
Délai de livraison :
1. échantillon et petite commande: Dans les 5 jours ouvrables après réception de votre paiement. 2,
Détails de l'emballage :
boîte blanche + Instructions Carton extérieur
Tension d'entrée évaluée :
220-240Vac 50 Hz /60 Hz
Courant d'entrée :
Le débit d'électricité doit être supérieur ou égal à:
Alimentation générale :
Le débit d'électricité doit être supérieur ou égal à:
Gradation DALI :
L'éclairage doit être éclairé par un écran de freinage.
Température de fonctionnement :
-25°C à 50°C Humidité: 85% (non condensée)
Dimensions d'installation :
64.5*40*23 mm
Efficacité :
83% max. @230VAC (charge complète)
La vie :
50000h @T à pleine charge
Définition

Conducteur à LED accréditable pour l'éclairage vers le bas de 10 W

[Caractéristique du produit]

  • Pas de scintillement pour toute la plage de gradation
  • Puissance en veille inférieure à 0,5 W
  • Dimming primaire avec bouton
  • Interface DALI intégrée DT6
  • Protection: court-circuit / surchauffe / surtension
  • Courant de dégradation pour une température ambiante trop élevée
  • Appuyez sur le bouton d'ombre avec fonction de mémoire
  • Garantie de 5 ans

[Paramètre]

Résultats de l'analyse Modèles 150 mA 200 mA 300 mA 350 mA 500 mA
Voltage de fonctionnement Pour les appareils de traitement des ondes électriques
Voltage d'entrée nominal Pour les appareils de traitement des ondes électriques
Plage de tension d'entrée CC Pour les appareils de commande électrique
Cuttent d'entrée 0.06A au maximum.
Courant d'entrée Le débit d'électricité doit être supérieur ou égal à:
Facteur de puissance Le débit d'électricité doit être supérieur ou égal à 0,95 @ 230VAC (charge totale)
Déformation harmonique totale Le taux de charge de l'appareil est de 20% (@230Vac, 100% de charge)
Puissance en veille Le débit d'électricité doit être supérieur ou égal à:
Efficacité 83% max. @230VAC (charge complète)
Méthode de câblage Input: CA:0.5 mm2Je vous en prie.0.5 mm2;
Disjoncteur automatique type B10 B13 B16 B20 B25
Numéro 70 80 105 130 160
Diamètre 1.5 mm2 1.5 mm2 2.5 mm2 2.5 mm2 2.5 mm2
type C10 C13 C16 C20 C25
Numéro 40 50 65 85 100
Diamètre 1.5 mm2 1.5 mm2 1.5 mm2 1.5 mm2 2.5 mm2
Produits Type de charge LED
Exigences en matière de marge (flammeuse ou non-flammeuse) Valeur de clignotement: inférieure à 2% pour toute la plage de gradation
Temps de démarrage Les déchets de déchets électriques
Voltage de sortie sans charge 48 VDC au maximum.
Mode de fonctionnement 150 mA 200 mA 300 mA 350 mA 500 mA
Plage de tension de sortie de charge 3 à 40 V 3 à 40 V 3 à 33 V 3 à 28 V 3 à 20 V
Puissance de sortie à pleine charge 0.45 à 6.0W 0.6-8.0W 0.9 à 10 W 1.05-9.9W 1.5 à 10 W
Courant de sortie de charge Courant unique
Tolérance de courant/tension de sortie ± 5%
Produits Méthode de câblage Section transversale du fil:0.5 mm2
Méthode de contrôle Attention à l'éclairage L'éclairage de l'appareil doit être éclairé à l'aide d'un écran de freinage.
Dimming de 1 à 10 V - Je ne sais pas.
Portée de l'obscurcissement Dimming PUSH et DALI primaire: 0% à 100%
Le potentiomètre - Je ne sais pas.
Dimmer le DALI L'éclairage de l'appareil doit être étanche à la lumière du soleil.
ExceptionProtationRles équivalences Sortie par rapport à la température
protection		 Oui, sans fonction d'auto-récupération (peut être demandée)
Protection contre le court-circuit de sortie Oui, sans fonction d'auto-récupération (peut être demandée)

Fonctionnement

Environnement

 Température/humidité de fonctionnement -25°C à 50°C Humidité: 85% (non condensé)
Température/humidité de stockage -40°C à 80°C, Humidité: 10% à 95%
Température maximale du boîtier (Tc) 85°C

Sécurité et EMC

 Norme EMC Pour les appareils de traitement des eaux usées, les valeurs de référence sont les suivantes:
Norme de protocole DALI Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Norme de sécurité Pour les appareils à commande numérique
Certification Pour la CE
Résister à la tension 3750Vac, 5mA, 60s (entrée L N- sortie SEC)
Autres Niveaux de protection Résistance à la corrosion
Type de protection Classe II
Type d'installation Installation indépendante
Dimension de l'installation 64.5*40*23 mm
Fonction de mémoire de black-out Oui, le PUSH éteint la mémoire
Synchronisation de l' éclairage PUSH 20 unités au maximum.
Exigences relatives à l'emballage boîte blanche + Instructions Carton extérieur
Le poids 80 g
La vie 50000h @T à pleine charge
Remarque: tous les paramètres sont testés à la tension d'entrée de 230 Vac et dans un environnement de 25 degrés, sauf indication contraire.

[Dimension (unité: mm)]

Conducteur à LED accréditable pour l'éclairage vers le bas de 10 WConducteur à LED accréditable pour l'éclairage vers le bas de 10 W

[Diagramme de câblage]

Conducteur à LED accréditable pour l'éclairage vers le bas de 10 WConducteur à LED accréditable pour l'éclairage vers le bas de 10 W

Fig. ADALIFaiblele ming Je vous en prie.B. PourAppuie sur Dimle ming

[Dépréciation]

Conducteur à LED accréditable pour l'éclairage vers le bas de 10 W

[Curve de diminution de luminosité]

Conducteur à LED accréditable pour l'éclairage vers le bas de 10 W

[ON/OFF et description de l'opération de l'atténuation de la luminosité]

A. Appuyez sur l'interrupteur PUSH (heure de pression courte 0,1S-1S), le pilote LED s'allume ou s'éteint.

B. Dimming: maintenez enfoncé l'interrupteur PUSH (1S-8S), le pilote LED peut réaliser le dimming, l'éclairage ou le dimming, la plage de dimming est de 2-100%.

C. Mémoire: la fonction d'atténuation PUSH a une fonction d'atténuation de la mémoire.

D. Synchronisation de l'obscurcissement: la puissance connectée au même interrupteur PUSH peut être synchronisée en appuyant sur l'interrupteur PUSH pendant plus de 15 s

E. Mode d'obscurcissement DALI: connectez l'alimentation au système DALI, et elle peut être assombrie par l'hôte DALI.

[Attention]

1) La chaîne LED doit être connectée à la charge avant d'allumer la puissance d'entrée, sinon la chaîne LED peut être endommagée.
