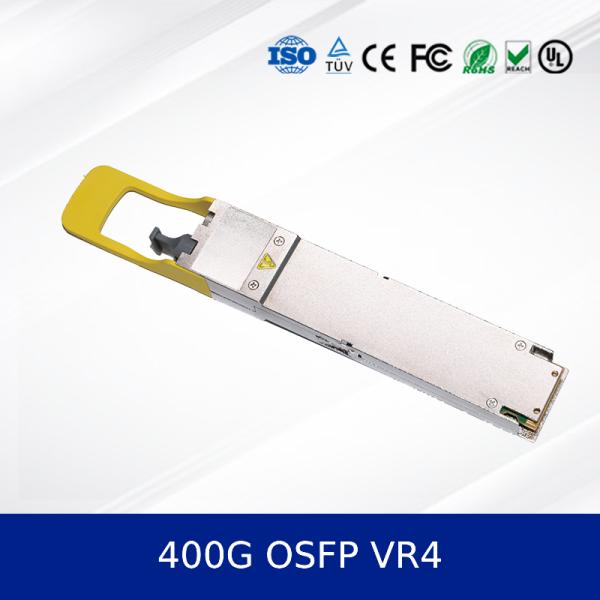

Module émetteur-récepteur optique OSFP VR4 400G — Solution fibre multimode haut débit

Aperçu du produit

Le Module émetteur-récepteur optique OSFP VR4 400G (Modèle : CC-OSFP04VR4-12D) est un émetteur-récepteur haute performance, enfichable à chaud, conçu pour les centres de données de nouvelle génération et les réseaux haut débit. Il prend en charge les applications Ethernet 400G et InfiniBand NDR avec une portée allant jusqu'à 50 m sur fibre multimode OM4. Ce module optique présente une faible consommation d'énergie, des diagnostics numériques avancés et la conformité aux normes de l'industrie.

Principales caractéristiques

• Format OSFP enfichable à chaud
• Conforme aux normes OSFP MSA, CMIS Rév. 5.0+, IEEE P802.3db/D3.0 et IEEE P802.3ck
• Modulation électrique et optique 4 canaux 100G-PAM4
• Consommation électrique maximale : 8,5 W (mode 400G), 6,5 W (mode 200G)
• Connecteur unique MPO-12 APC
• Température de fonctionnement du boîtier : 0°C à 70°C
• Surveillance diagnostique numérique via l'interface I2C

Technologie

Le module émetteur-récepteur optique utilise la technologie de modulation PAM4 avec un débit de signalisation de 53,125 GBd par voie. Il est conforme à la spécification d'interface de gestion commune (CMIS) et prend en charge des fonctionnalités avancées telles que le mode basse consommation et la surveillance en temps réel.

Principe de fonctionnement

Le module convertit les signaux électriques en signaux optiques à l'aide de quatre lasers à émission de surface à cavité verticale (VCSEL) fonctionnant à une longueur d'onde de 850 nm. Les signaux optiques reçus sont reconvertis en signaux électriques via des photodiodes. La conception compatible 800g osfp garantit une intégrité élevée des données et un faible taux d'erreur binaire (BER).

Applications

• Réseaux InfiniBand NDR
• Centres de données Ethernet 400G
• Applications de breakout 4x100GbE
• Calcul haute performance (HPC)
• Infrastructure cloud

Spécifications

Avantages

• Consommation d'énergie inférieure à celle des modules émetteurs-récepteurs optiques
• similaires
• Performances robustes dans les environnements à haute température
• Compatibilité descendante avec le mode 200G utilisant des séparateurs de fibre

Diagnostics numériques complets pour la surveillance en temps réel

Service et support

Nous offrons une garantie de 3 ans, une livraison rapide et une assistance technique 24h/24 et 7j/7. Notre équipe fournit une assistance à l'intégration et des services de configuration personnalisés pour garantir un déploiement transparent.

FAQ

Quelle est la distance maximale prise en charge ?

Jusqu'à 30 m sur fibre multimode OM3 et 50 m sur fibre multimode OM4.

Ce module est-il compatible avec le mode 200G ?

Oui, il fonctionne comme un émetteur-récepteur 200G avec un séparateur à 2 fibres.

Quelle est la consommation électrique en mode basse consommation ?

Maximum 1,5 W.

• Précautions
• Assurez-vous que les ports hôtes OSFP sont compatibles
• Évitez de plier les câbles à fibres au-delà du rayon de courbure minimal
• Fonctionnez dans les plages de température et d'humidité spécifiées

Suivez les procédures de protection ESD lors de la manipulation
