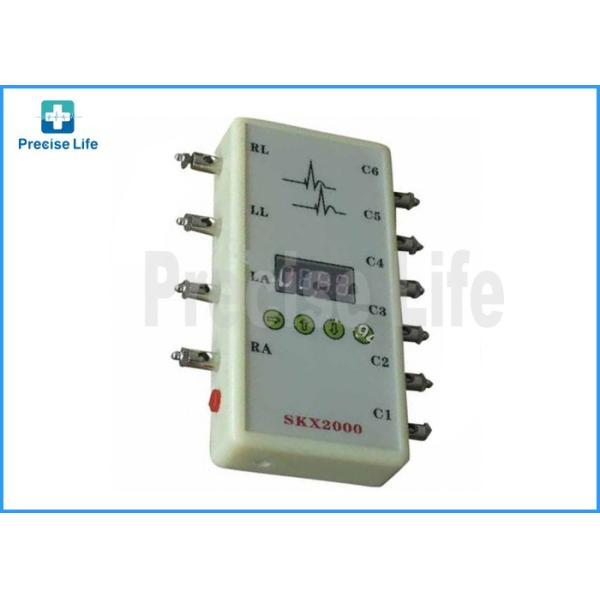

Le simulateur 10 d'ECG mène le simulateur de machine d'ECG avec 13 le type fonction de forme d'onde pour le moniteur et la machine d'ECG

Caractéristique :

simulateur 1.The avec la batterie au lithium intégrée de grande capacité qui peut être rechargée, et heures de travail longues ; Il peut être travaillé plus de 100 heures après pleine recharge. (À l'heure actuelle ex-travail). Veuillez ne pas faire la sur-décharge. Et employez svp le chargeur approprié, le chargeur que la tension ne peut pas plus haut que 4.2V ;
2,10 connecteur multifonctionnel des PCs ECG, elle peut être se relient à la machine d'ECG ou au câble du moniteur patient ECG ;
3.The le feu que vert de l'éclairage de chargeur indiquent la recharge finie, la lumière rouge indiquent la basse batterie ;
la basse puissance de la batterie 4.With automatique arrêtent la fonction, protègent la batterie au lithium

Spécifications et instruction d'opération

Le simulateur peut être produisent ces de la forme d'onde en tant que ci-dessous, le premier représentant de code au-dessous de la forme d'onde :

Opération de chaque forme d'onde et gamme réglable

forme d'onde de 1.Normal ECG
* fréquence cardiaque plaçant la gamme : 10-200bpm (valeur initiale : bpm 60)
* l'amplitude de signal est fixe

forme d'onde 2.Plus-minus triangulaire
* plage de fréquence : 10-300bpm (valeur initiale : bpm 75)
* chaîne d'amplitude : 0.1-4Mv (10:0.1mV, 400:4mV)
* 2 modes, mode I : Forme d'onde positive ; mode II : forme d'onde négative ; Employez la combinaison des clés pour choisir.

forme d'onde triangulaire analogue inégale du taux 3.Heart
* plage de fréquence : 20-250bpm ; (Valeur initiale : bpm 80)
* chaîne d'amplitude : 0.1-4Mv (10:0.1mV, 400:4mV)
* 2 modes, mode I : grande forme d'onde dans la partie supérieure, mode 2 : la grande forme d'onde dans du côté incliné, emploient la combinaison des clés pour choisir.

vague 4.Square
* plage de fréquence : 0.1Hz-10Hz (10:0.1Hz, 100:10Hz) ; (Valeur initiale : 1 hertz)
* chaîne d'amplitude : 0.1-4Mv (10:0.1mV, 400 : 4mV) ;

vague 5.Sinusoidal
* plage de fréquence : 1-100Hz (valeur initiale : 10 hertz)
* chaîne d'amplitude : 0.1-4Mv (10:0.1mV, 400:4mV)
* peut être superposé le composant de C.C à la forme d'onde, gamme est 0.1mV-3mV (10:0.1mV,
400 : 4mV) ;
* employez la combinaison des clés, choisissez le paramètre et changé, le model 1 : Fréquence ; modèle
2 : composant superposé de C.C (10:0.1mV, 400:4mV) ;

vague 6.Analog respiratoire
* plage de fréquence : 1-100times/minutes. (Valeur initiale : bpm 10) ;
* note : ignorez le signal d'ECG à ce moment

7.Calibration forme d'onde 1MV 100US
* plage de fréquence : 60bpm

arrangement de la gamme 8.Signal
* chaîne d'amplitude : 0.1mV-4mV (10 : 0.1mV, 400 : 4mV) ; (Valeur initiale : 100)
* note : cet arrangement d'amplitude affectera toute la forme d'onde excepté la forme d'onde d'ECG

forme d'onde 9.ECG avec le signal arpentant
* 2 types mode de travail : mode I : forme d'onde d'impulsion ; mode II : Signal d'ECG avec des impulsions arpentantes ; Employez la combinaison des clés pour choisir.
* plage de fréquence : 20-250 bpm ; (Valeur initiale : 60)
* la largeur de la forme d'onde d'impulsion : 1ms-300ms ; (Valeur initiale : 80ms)
* ajustement de largeur de forme d'onde d'impulsion, il impact la forme d'onde d'impulsion en les deux modes.
* l'effet d'amplitude de forme d'onde d'impulsion par l'arrangement d'amplitude de signal de 8 ci-dessus

10.Width peut être vague triangulaire ajustée
* amplitude de forme d'onde : 0.1mV-4mV (10:0.1mV, 400 : 4mV) ;
* plage de fréquence : 60times fixe /S
* gamme d'ajustement de largeur : 2ms-400ms ; (Valeur initiale : 100ms)

forme d'onde de 11.Analog ECG
* cette forme d'onde ont 4 modes fonctionnants, le mode 1 : elle peut changer l'amplitude de la t-vague ; mode 2 : fréquence de forme d'onde d'arrangement ; mode 3 : amplitude d'arrangement de forme d'onde de QRS ; mode 4 : largeur d'arrangement de forme d'onde de QRS ; Le mode fonctionnant peut changer avec la combinaison des clés.
* gamme d'arrangement d'amplitude de t-vague : 0.1mV-2mV ; (Valeur initiale : 10)
* gamme d'arrangement de fréquence de forme d'onde : 20-300bpm ; (Valeur initiale : 75)
* gamme d'arrangement d'amplitude de forme d'onde de QRS : 0.1mV-4mV ; (Valeur initiale : 1mV)
* gamme de largeur de forme d'onde de QRS : 10ms-150ms (valeur initiale : 80ms)

signal 12.Pacing (forme d'onde d'impulsion)
* cette forme d'onde ont 2 types : forme d'onde d'impulsion de direction positive et négative
* l'unité est de 0,1 millisecondes
* l'arrangement d'amplitude doivent placer dans l'arrangement d'amplitude de signal (8)

forme d'onde 13.Sinusoidal avec la vague 2Hz triangulaire sus-jacente
* elle peut plaçant l'amplitude de la forme d'onde triangulaire

Note :

1. Le simulateur produira automatiquement de la forme d'onde normale d'ECG quand reliez à la puissance
2. L'affichage à LED Sera éteint automatiquement si sans opération après 5 secondes, appuyez sur n'importe quelle touche sera retourné à l'affichage

Verrouillez la description :

Il y a 4 clés, suivies de clé de sélection, clé d'augmentation, réduisant la clé, la clé de pénétrer dans, d'une une clés réglées combinaison

Choisissez la clé :
Cette clé est employée pour choisir le paramètre que vous voulez changer ; il y a 4 tubes de LED pour montrer les quatre codes, il représentent le contenu de l'affichage séparément ;
Le 1er code représentatif de forme d'onde de LED, représentants de LED 2-4 le paramètre (2 est la valeur de cent, 3 représentants de dix, 4 représentants de peu). La lumière au bon coin vers le bas latéral du représentant de LED le contenu choisi ; peut être changé.

Clé croissante :
Après sélection du contenu, utilisant cette clé pour changer le paramètre ;

Réduction de la clé :
Après sélection du contenu, utilisant cette clé pour changer le paramètre ;

Introduisez la clé :

Après avoir fini l'arrangement de paramètre, appuyez sur cette touche pour confirmer le changement, et produisez de la forme d'onde ;

Combinaison des clés :

Appuyez sur la touche de pénétrer dans tandis que la presse la clé de sélection, détachent la clé de pénétrer dans, et puis détachez la clé de sélection, à ce moyen de moment ont choisi des clés d'une combinaison. Appuyez sur la touche de pénétrer dans encore qu'elle indiquera le contenu différent.
