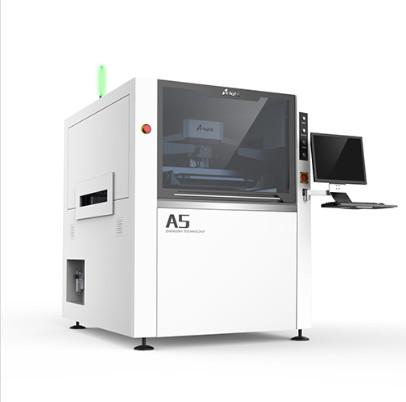

Imprimante de pochoirs PCB entièrement automatique Machine d'impression de pochoirs automatique A5

Caractéristiques :

1. Système de positionnement optique précis
Quatre sources de lumière réglables, l'intensité lumineuse est réglable, la lumière est uniforme et l'acquisition d'images est plus parfaite ; Bonne identification (y compris les points de repère inégaux), s'applique à l'étamage, au placage de cuivre, au placage d'or, à la pulvérisation d'étain, au FPC et à d'autres types de PCB de différentes couleurs.

2. Système de nettoyage de pochoir à haute efficacité et haute adaptabilité
Le nouveau système d'essuyage assure un contact complet avec le pochoir et une grande aspiration sous vide, assure l'élimination de la pâte à souder dans la maille, crée un rouleau adhésif antistatique et élimine complètement la pâte à souder adsorbée dans le pochoir et la maille, réalise véritablement la fonction de nettoyage automatique efficace.

3. Entraînement servo de l'axe d'impression
L'axe Y de la raclette servo avec entraînement par vis, une plus grande précision, un fonctionnement plus stable, prolonge la durée de vie, pour fournir une bonne plate-forme de contrôle d'impression aux clients

4. Système de raclette intelligent
Réglage programmable intelligent, deux raclettes entraînées par des moteurs directs indépendants, système de détection de pression zéro précis intégré.

5. Système adaptatif d'épaisseur de PCB spécial
La hauteur de la plate-forme est automatiquement calibrée en fonction du réglage de l'épaisseur du PCB, ce qui est intelligent, rapide, simple et fiable en structure.

6. Inspection de la qualité d'impression de la pâte à souder 2D et analyse SPC
La fonction 2D pour le décalage, moins d'étain, les fuites, la connexion d'étain et d'autres problèmes d'impression peuvent être rapidement détectés, l'augmentation arbitraire du point de détection ; Le logiciel SPC peut analyser les échantillons collectés par l'indice CPK de la machine assure la qualité d'impression.

7. Fonction de remplissage automatique de la pâte à souder
Ajout automatique régulier et ponctuel de pâte à souder, pour assurer la qualité de la pâte à souder et la quantité de pâte à souder dans le pochoir. Afin de garantir que le client peut effectuer la qualité d'une impression stable et continue pendant une longue période, améliorer la productivité.

8. Contrôle en boucle fermée de la pression de la raclette
Système de contrôle de capteur de pression numérique précis intégré, grâce au système de rétroaction de la pression de la raclette, il peut afficher avec précision la valeur de pression d'origine de la raclette, ajuster intelligemment la profondeur de la pression de la raclette, assurer la valeur de pression constante dans le processus d'impression et obtenir le contrôle de processus le plus élevé, et réaliser l'impression parfaite de dispositifs à haute densité et à espacement fin.

9. Fonction de contrôle de la température et de l'humidité
Régulation et supervision automatiques de la température et de l'humidité dans la presse à imprimer pour assurer les caractéristiques physiques stables des matériaux d'impression.

10. Plaque d'aspiration sous vide et fonction de presse supérieure
Il peut automatiquement serrer des PCB de différentes tailles et épaisseurs pour surmonter efficacement la déformation de la carte, assurez-vous que l'étain est imprimé uniformément.

11. Fonction de détection de la marge de pâte à souder du pochoir
Détection en temps réel de la marge de pâte à souder (épaisseur) sur le pochoir, invite intelligente pour le remplissage d'étain

12. Fonction de détection du colmatage du pochoir
En compensant la source de lumière au-dessus du pochoir, le CCD est utilisé pour vérifier la maille en temps réel, afin de détecter et de juger rapidement si le pochoir est bloqué après le nettoyage, et d'effectuer un nettoyage automatique, ce qui est un complément à la détection 2D du PCB.

Paramètre de l'équipement :

Service global
Pour la configuration de l'usine SMT, nous pouvons faire pour vous :
1. Nous vous fournissons une solution SMT complète
2. Nous fournissons une technologie de base avec nos équipements
3. Nous fournissons le service technique le plus professionnel
4. Nous avons une riche expérience dans la configuration d'usine SMT
5. Nous pouvons résoudre n'importe quelle question concernant SMT
