Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz
Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz
Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz
Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz
Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz
Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz
Les spécifications
Numéro de modèle :
LZANT-10765-A est une substance chimique.
Lieu d'origine :
Chine
Quantité minimale de commande :
10
Conditions de paiement :
T/T
Capacité à fournir :
5K par jour
Délai de livraison :
15 jours
Fréquence :
700 à 6000 MHz
Je vous en prie. :
<2>
Gain maximal :
5dbi
Impédance :
50
Définition

1. Spécification

A. Caractéristiques électriques
Fréquence 700 à 960 MHz 1710 à 6000 MHz
Le S.W.R. < 2.0 < 2.0
Efficacité ≈ 70% ≈ 80%
Gain d'antenne 3dBi 5dBi
Polarisation Légère Légère
Largeur horizontale du faisceau 360° 360°
Largeur de faisceau verticale 27 à 32° 27 à 80°
Impédance 50 ohms 50 ohms
Puissance maximale 50 W 50 W
B. Caractéristiques du matériau et mécaniques
Type de connecteur N connecteur
Dimension Φ95*142 mm
Le poids 0.375Kg
Matériau de radome de fibres de verre
C. Environnement
Température de fonctionnement - 40 °C ~ + 80 °C
Température de stockage - 40 °C ~ + 80 °C
Vitesse nominale du vent 360,9 m/s
Protection contre l'éclairage Le sol de DC


2. Données d'essai du paramètre antenne-S
2.1 VSWR
Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz

2.2 Efficacité totale et gain:

Fréquence (MHz) Gain (dBi) Efficacité (%)   Fréquence (MHz) Gain (dBi) Efficacité (%)
617.0 2.7 54.8 3100.0 4.9 72.8
618.0 2.7 54.5 3200.0 4.9 74.5
619.0 2.6 53.8 3300.0 4.2 76.3
620.0 2.6 53.1 3400.0 4.2 79.2
630.0 3.1 56.8 3500.0 3.4 73.5
660.0 2.5 57.0 3600.0 4.1 83.7
690.0 3.4 61.7 3700.0 4.8 81.2
720.0 3.3 71.7 3800.0 4.9 85.7
750.0 2.8 79.3 3900.0 5.0 84.5
780.0 2.9 83.7 4000.0 5.0 88.0
810.0 3.0 83.9 4100.0 4.8 82.8
840.0 2.9 76.5 4200.0 4.7 84.6
870.0 3.0 71.3 4300.0 4.6 86.7
900.0 3.2 70.6 4400.0 4.6 85.5
930.0 3.3 77.0 4500.0 4.8 85.4
960.0 3.2 80.2 4600.0 4.7 88.8
1700.0 3.3 73.5 4700.0 4.1 86.6
1800.0 3.0 68.2 4800.0 4.0 91.7
1900.0 3.6 73.3 4900.0 3.3 83.8
2000.0 4.3 79.5 5000.0 3.5 82.7
2100.0 4.1 81.6 5100.0 3.4 79.4
2200.0 3.9 79.5 5200.0 2.9 77.0
2300.0 3.2 76.7 5300.0 4.3 83.3
2400.0 3.1 80.2 5400.0 4.0 75.8
2500.0 3.3 77.9 5500.0 4.5 77.2
2600.0 3.8 71.0 5600.0 4.5 75.5
2700.0 3.8 67.1 5700.0 4.8 79.0
2800.0 4.2 73.3 5800.0 4.7 78.9
2900.0 3.8 75.1 5900.0 4.8 82.6
3000.0 4.6 72.3 6000.0 4.7 89.2

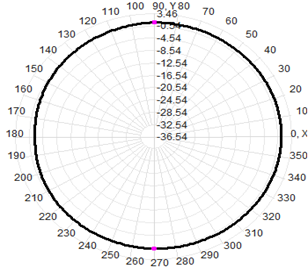

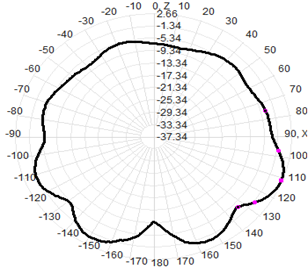

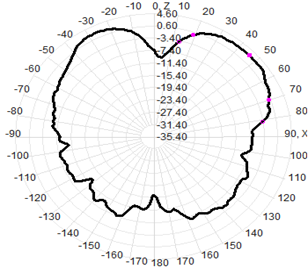

2.3 Modèle de rayonnement
  3D 2D-Légères 2D-Verticale
617 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz
810 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz
960 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz







  3D 2D-Légères 2D-Verticale
1700 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz
2500 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz
3 000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz
  3D 2D-Légères 2D-Verticale
4 000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz
5 000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz
6 000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz Antenne omnidirectionnelle en fibre de verre de 5 Dbi de 700 à 6000 MHz
