Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
Les spécifications
Numéro de modèle :
Le produit doit être soumis à un contrôle d'approvisionnement.
Lieu d'origine :
Chine
Quantité minimale de commande :
10
Conditions de paiement :
T/T
Capacité à fournir :
5K par jour
Délai de livraison :
15 jours
Fréquence :
2400 à 2500 MHz; 5100 à 5900 MHz
Je vous en prie. :
Le taux de dépistage est de 2,0/2.5
Gain maximal :
12Bi/17dBi
Impédance :
50
Définition

1. Spécification

A. Caractéristiques électriques
Port Port 1 Port 2
Fréquence 2400 à 2500 MHz 5150 à 5850 MHz 2400 à 2500 MHz 5150 à 5850 MHz
Le S.W.R. < 2.0 < 2.5 < 2.0 < 2.5
Gain d'antenne 12dBi 17dBi 12dBi 17dBi
Polarisation Verticale Verticale Verticale Verticale
Largeur horizontale du faisceau 50 ± 3° 25 ± 3° 50 ± 3° 25 ± 3°
Largeur de faisceau verticale 50 ± 3° 20 ± 3° 50 ± 3° 20 ± 3°
F/B > 25 dB > 25 dB > 25 dB > 25 dB
Impédance 50 ohms 50 ohms 50 ohms 50 ohms
Max. puissance 50 W 50 W 50 W 50 W
B. Caractéristiques du matériau et mécaniques
Type de connecteur N connecteur
Dimension 290*205*40 mm
Matériau de radome ASA
Le mont Pole ¥30-¥75
Le poids 1.5kg
C. Environnement
Température de fonctionnement - 40 °C ~ + 85 °C
Température de stockage - 40 °C ~ + 85 °C
Opération Humidité < 95%
Vitesse nominale du vent 360,9 m/s



2. Données d'essai du paramètre antenne-S

2.1 VSWR

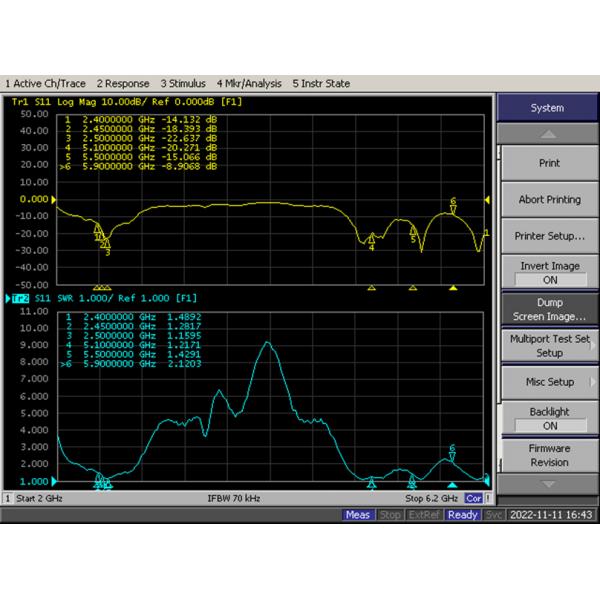

Port 1

Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40

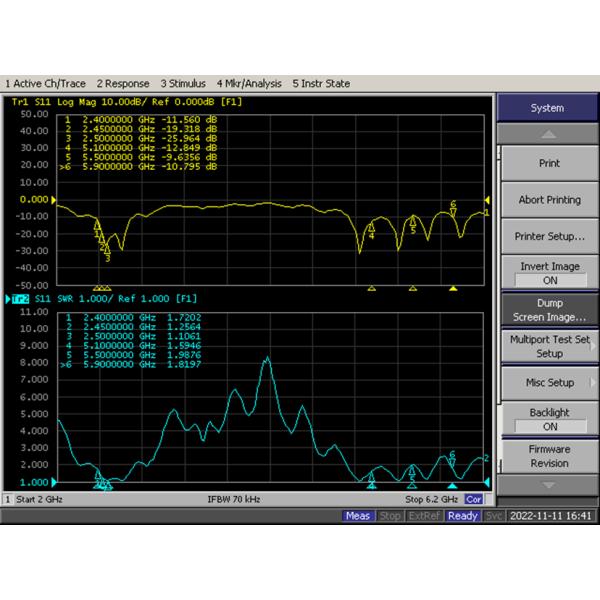

Port 2

Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40



2.2 Efficacité totale et gain:

Port 1   Port 2
Fréquence ((MHz) Gain (dBi) Fréquence ((MHz) Gain (dBi)
2400 12.084 2400 12.016
2410 12.025 2410 12.063
2420 12.094 2420 12.072
2430 12.074 2430 12.166
2440 12.053 2440 12.138
2450 12.071 2450 12.127
2460 12.082 2460 12.153
2470 12.12 2470 12.093
2480 12.134 2480 12.169
2490 12.18 2490 12.2
2500 12.287 2500 12.32

5100 17.536 5100 17.143
5150 17.618 5150 17.254
5200 17.237 5200 17.124
5250 17.204 5250 16.69
5300 17.17 5300 16.617
5350 17.345 5350 16.232
5400 17.551 5400 16.688
5450 17.12 5450 17.208
5500 16.4 5500 17.143
5550 16.534 5550 17.237
5600 16.839 5600 17.071
5650 16.99 5650 16.793
5700 17.308 5700 16.964
5750 16.9 5750 16.055
5800 16.339 5800 15.668
5850 16.095 5850 15.461
5900 16.032 5900 15.921



2.3 Modèle de rayonnement



Port 1 2D horizontale 2D-verticale Horizontale et verticale
2400 MHz Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
2450 MHz Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
2500 MHz Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40



Port 1 2D horizontale 2D-verticale Horizontale et verticale
5150 MHz Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
5550 MHz Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
5850 MHz Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
Port 2 2D horizontale 2D-verticale Horizontale et verticale
2400 MHz Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
2450 MHz Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
2500 MHz Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40



Port 2 2D horizontale 2D-verticale Horizontale et verticale
5150 MHz Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
5550 MHz Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
5850 MHz Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40 Panneau plat directionnelle antenne Wifi extérieure 2,4 GHz 5,8 GHz 12-17dBi 290x205x40
