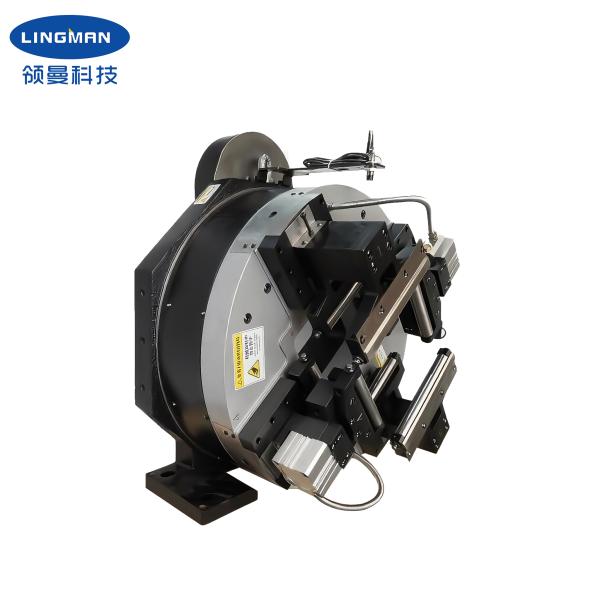

Mandrins pneumatiques à trou carré Lingman Classic, très vendus, haute précision, course complète, sans queue, pour machines de découpe laser
Mandrins pneumatiques à trou carré Lingman Classic, très vendus, haute précision, course complète, sans queue, pour machines de découpe laser
Mandrins pneumatiques à trou carré Lingman Classic, très vendus, haute précision, course complète, sans queue, pour machines de découpe laser
Mandrins pneumatiques à trou carré Lingman Classic, très vendus, haute précision, course complète, sans queue, pour machines de découpe laser
Mandrins pneumatiques à trou carré Lingman Classic, très vendus, haute précision, course complète, sans queue, pour machines de découpe laser
Mandrins pneumatiques à trou carré Lingman Classic, très vendus, haute précision, course complète, sans queue, pour machines de découpe laser
Les spécifications
Numéro de modèle :
F95E/F130E/F175E/F245E/F365E
Lieu d'origine :
Changzhou, Jiangsu, Chine
Quantité minimum de commande :
1 ensemble
Conditions de paiement :
T/T, LC
Capacité d'approvisionnement :
500 set par mois
Délai de livraison :
10-15 jours ouvrables
Détails de l'emballage :
Carton de bois
Numéro de modèleF245DFber :
F95E/F130E/F175E/F245E/F365E
Nom du produit :
Mandrin Laser F95E/F130E/F175E/F245E/F365E
Coup de griffe :
92-355mm
Force de serrage maximale :
0,6-7,5KN
Pression admissible :
0,2-1MPA
Limiter la vitesse :
100-200 tr/min
Plage de serrage :
0-365mm
Hauteur centrale :
170-465mm
Inertie rotationnelle :
0,67-34,7kg.m²
Poids de partie tournante :
50-353kg
Poids de l'unité entière :
88-551 kg
Définition

Mandrin pneumatique laser rotatif à course complète pour machine de découpe de tubes

1. Description

Notre entreprise est un fabricant professionnel de mandrins pour tours CNC et machines de découpe laser.

Divers types de mandrins laser sont proposés. Nous fournissons des mandrins laser pour de nombreuses machines de découpe laser renommées, tant au niveau national qu'international. Nos produits sont également appréciés par de nombreux clients.

Ce modèle de mandrin laser est conçu pour les équipements de découpe de tubes laser, un mandrin principal à quatre mors à course complète. Le mandrin lui-même peut être utilisé comme une broche rotative indépendante. Une fois la base du produit fixée, il suffit de connecter le moteur et l'engrenage de support, puis de connecter la source d'air comprimé pour serrer la pièce et entraîner la rotation de la pièce. Fonctionnement à course complète du mandrin, pas besoin d'ajuster la position des quatre mors. Le mandrin adopte une structure entièrement fermée avec des roulements à rouleaux croisés. Comparé aux produits similaires sur le marché, le mandrin a une précision de rotation et une précision de répétition plus élevées, ainsi qu'une force de serrage plus importante.

Les produits peuvent être largement utilisés dans les systèmes de découpe de tubes tels que les machines spéciales de découpe de tubes laser.

2. Paramètres de performance

Numéro de modèle F95E/F130E/F175E/F245E/F365E
Course des griffes 92-355mm
Force de serrage maximale 0.6-7.5KN
Pression admissible
Vitesse limite 100-120r/min
Plage de serrage φ20-φ610mm
Hauteur centrale 450-660mm
Inertie de rotation 40.4-660kg.㎡
Poids de la partie rotative 426-1257kg
Poids de l'ensemble de l'unité 601-1373kg

Remarque : les chiffres ci-dessus sont des paramètres standard. Nous pouvons également concevoir des produits en fonction des exigences particulières des clients..

​3. Dimensions

Mandrins pneumatiques à trou carré Lingman Classic, très vendus, haute précision, course complète, sans queue, pour machines de découpe laser

Mandrins pneumatiques à trou carré Lingman Classic, très vendus, haute précision, course complète, sans queue, pour machines de découpe laser

Mandrins pneumatiques à trou carré Lingman Classic, très vendus, haute précision, course complète, sans queue, pour machines de découpe laser

4. Avantages

a. Conception à course complète
b. Large gamme d'applications, diversification des profils de traitement
c. Précision de positionnement répétitive élevée
d. Faible coût de maintenance, longue durée de vie

e. Plusieurs configurations sont disponibles

e.1 Solide ou creux

e.2 Griffes de type peigne ou à rainure et languette

5. Notre service

a. Nous sommes l'usine directe avec un bon prix et un délai de livraison rapide.
b. Une équipe de conception professionnelle travaille avec vous.
c. Une équipe de contrôle qualité professionnelle pour garantir la haute qualité.
d. Fournir un service OEM et ODM.

6. Ligne de production

Mandrins pneumatiques à trou carré Lingman Classic, très vendus, haute précision, course complète, sans queue, pour machines de découpe laser

Mandrins pneumatiques à trou carré Lingman Classic, très vendus, haute précision, course complète, sans queue, pour machines de découpe laser

Mandrins pneumatiques à trou carré Lingman Classic, très vendus, haute précision, course complète, sans queue, pour machines de découpe laser
