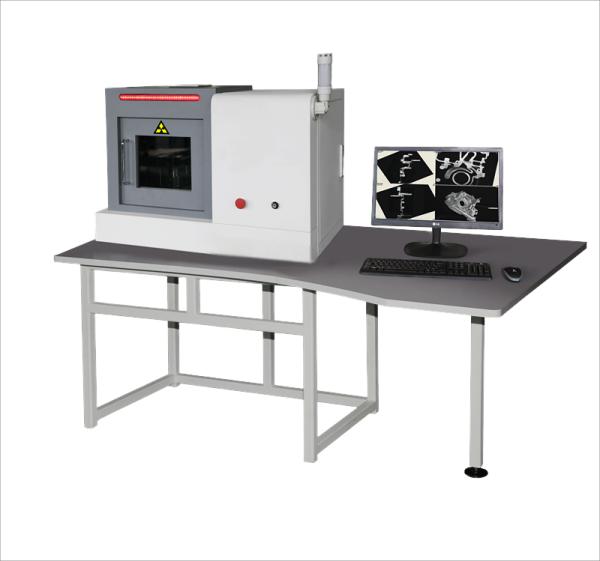

AL 9865 Modèle de table Appareil CT (μCT) machine d'essai de laboratoire CT
Description :

Ce système, basé sur la technologie de la tomographie assistée par ordinateur, peut générer des données de volume tridimensionnelles et effectuer des inspections 2D et 3D. Il propose la détection automatique des défauts, la mesure non destructive, l'analyse des matériaux, la rétro-ingénierie et d'autres fonctions. Ce système est idéal pour la détection des métaux, céramiques, noyaux, pièces moulées complexes, pièces en plastique, pièces automobiles, bijoux, nouveaux matériaux et semi-conducteurs, etc.

Fonctions principales

Plusieurs méthodes de détection telles que la numérisation CT à faisceau conique et l'imagerie en temps réel DR sont adoptées. En fonction de la taille de la pièce inspectée, une seule numérisation peut obtenir des images tomographiques allant de dizaines à des milliers de couches.

Source de rayons X, adaptée à l'inspection de petits objets.

Il peut être placé sur le bureau et prend peu de place.

Méthodes d'imagerie : 2D et 3D.

Il possède les fonctions d'analyse des défauts et des pores ainsi que la zone désignée pour la pièce inspectée.

Marquer le volume et les dimensions de localisation des défauts détectés avec différentes couleurs.

Analyser la taille des défauts et établir des statistiques, calculer le pourcentage total de pores et générer un histogramme du volume des pores.

Analyser l'épaisseur des parois : Marquer les résultats de l'analyse avec différentes couleurs. Outils de mesure : Mesurer des paramètres tels que la position, la distance, le rayon et l'angle de la pièce. Rétro-ingénierie : Comparaison entre la conception CAO et les objets physiques. Outil de segmentation : Dans l'ensemble de données, la segmentation est effectuée en fonction des matériaux et des structures géométriques.

Il peut réaliser une mesure précise des dimensions internes de la pièce inspectée.

Fonction d'analyse des matériaux composites fibreux

Fonction de comparaison de conception avec des objets physiques

Paramètres principaux

Tension du tube : 20 kV à 90 kV

Taille du foyer : 5 μm

Résolution de densité : 0,3 % à 0,5 %

Méthode de numérisation : Numérisation à faisceau conique

Domaine d'application

Technologie d'impression 3D

Recherche géologique

Expérience d'enseignement

Machines

Expériences biologiques

Industrie militaire

Appareils électroniques

Catalyseurs

Composants automobiles

Résine

Aérospatial

Tamises moléculaires

Moulage

Nouveaux matériaux

Traitement de modèles

Identification des pierres précieuses

Génie médical

Archéologie
