Testeur de planéité et de déformation de l'image du verre trempé

1. Introduction

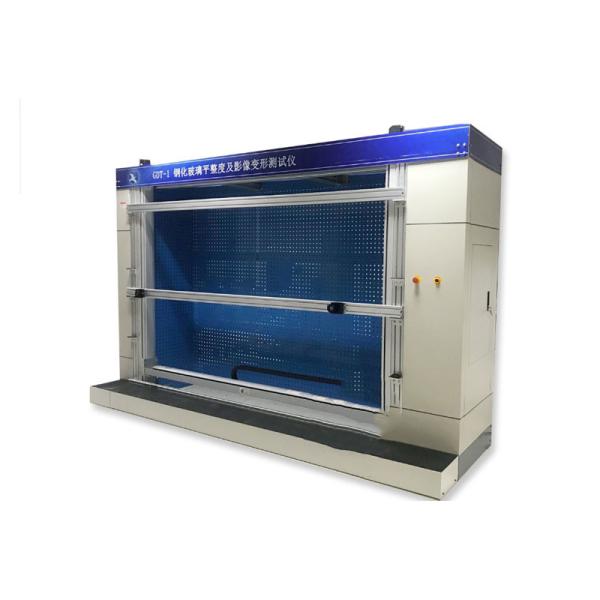

Le testeur de planéité et de déformation de l'image du verre trempé GDT-1 a obtenu le certificat de brevet national du modèle d'utilité, numéro de brevet: ZL202021001936.3L'instrument utilise une sonde optique sans contact pour scanner la topographie de surface du verre, mesurer la flexion de l'arc et les lignes de flexion de la forme d'onde du verre,et calculer la valeur du pic et de la vallée (valeur PV), la valeur de mise au point de la lumière (valeur OP), la déformation des bords de chaque onde.ainsi que la courbe de déformation transversale et les paramètres du verre sont générésLa valeur PV est utilisée pour évaluer la planéité du verre, et la valeur OP est utilisée pour évaluer la déformation de l'image du verre.Diagramme et histogramme de Pareto sont utilisés pour évaluer la planéité du verre et la déformation de l'image.
Le verre est placé verticalement sur la table d'échantillonnage en face de l'équipement, et le verre est maintenu au repos et exempt de toute force extérieure.Le système de mesure commande le capteur de se déplacer uniformément dans la direction horizontale (axe X) pour mesurer le déplacement du verre, et augmente progressivement la table de diapositive horizontale pour scanner la surface du verre à différentes hauteurs (axe Y) afin de compléter le balayage de l'ensemble de la topographie de la surface du verre.Obtenez la courbe suivante.

Affiche les détails de chaque courbe

Et la courbe de valeur de la courbe de mise au point de la lumière (OP) et de la courbe de la vallée de pic (PV) correspondante

Et l'onde de rouleau 3D, c'est l'effet de l'aplatissement de la courbe de la flèche

Le graphique 3D peut être retourné vers le haut et vers le bas, à gauche et à droite, ce qui permet d'observer facilement la déformation du verre.afin que les utilisateurs puissent comprendre intuitivement le degré de déformation du verre.
Il y a aussi une courbe d'arc grave perpendiculaire à la direction de transmission du verre.L'instrument également espacé courbe de déformation dans ce sens.

La figure est annotée avec la quantité de déformation (mm) et le degré de flexion (‰) pour chaque ligne.
Les valeurs de la focale optique (FO) et de la vallée de pic (PV) de chaque point du verre mesuré ont été obtenues par calcul

2. Paramètres techniques
