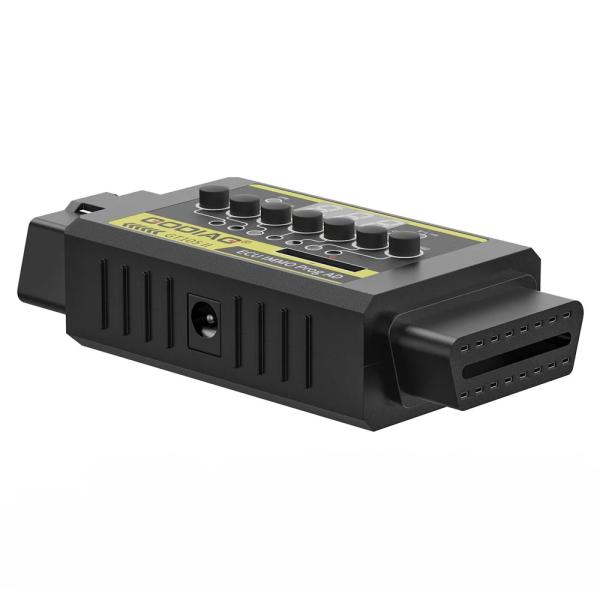

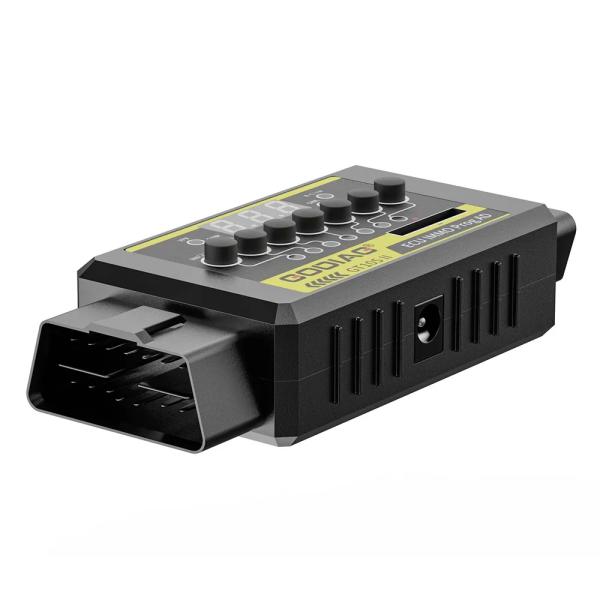

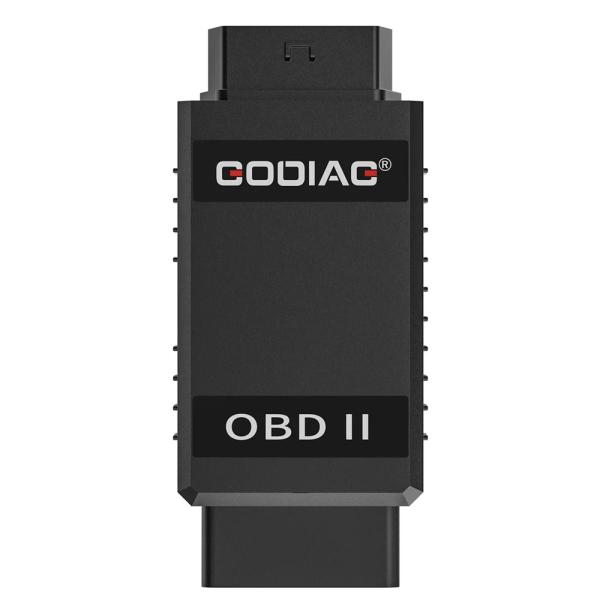

GODIAG GT105 II ECU IMMO Prog AD OBD2 Box de dégagement du connecteur ECU

Le GODIAG GT105 II est la version améliorée du GODIAG GT105.

5 nouvelles fonctions ont été ajoutées récemment: affichage de la tension du véhicule, test de la batterie CR2032 de la batterie de la télécommande de la voiture, alarme de tension de la batterie de la voiture (inférieure à 11V), pour TOYOTA correspondance de l'angle de direction,pour l'activation auxiliaire de la clé IMMO ID48 de Lamborghini.

L'ECU GODIAG IMMO Prog AD GT105 II est utilisé pour le court-circuit OBD2 dans la voiture pour l'appariement de l'activation IMMO, le diagnostic et la connexion de programmation de l'ECU,et tirant de l'énergie de la batterie du véhicule pour l'entretien extérieur du véhicule sur placeComparé à la GT105, il a ajouté 5 nouvelles fonctions: affichage de la tension du véhicule, test de la batterie CR2032 de la batterie de télécommande de la voiture, alarme d'alarme de tension de la batterie de la voiture ((inférieure à 11V),pour TOYOTA pour le réglage de l'angle de direction, pour l'activation auxiliaire de la clé IMMO ID48 de Lamborghini.

Le produit est équipé d'indicateurs de communication du signal PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7).donc l'état de la communication peut être jugé et vous pouvez également déterminer si le dispositif de programmation de diagnostic est capable de communiquer.

Le produit est adapté au travail en extérieur, en prenant de l'énergie de la batterie de la voiture et en la convertissant en une alimentation DC12V pour la recharge 12V, la puissance de programmation,ou une alimentation indépendante pour les équipements de diagnostic.

L'appareil fournit OBD2 indépendant PIN4 corps GND, PIN5 signal GND, ce qui est pratique pour certains modules à utiliser pour la programmation spéciale.avec le câble de programmation de l'ECU à protocole complet OBD2L'appareil est équipé d'indicateurs de communication de signaux PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7).Lorsqu'il y a une communication de donnéesLes utilisateurs peuvent juger de l'état de la communication, et peuvent également juger si le dispositif de programmation de diagnostic peut communiquer.

Produits les plus importants:

Une ligne de raccordement ECU à protocole complet pour le réglage de la puissance de programmation ECU

OBD2 indépendant PIN 4 corps GND, PIN5 signal GND pour une programmation spéciale de certains modules.

PIN4 et PIN5 peuvent être commutés entre les circuits courts et non courts.

Le système standard OBD2 est indépendant du code PIN4, du code PIN5.

Le siège féminin en cuivre pur supporte l'insertion et l'enlèvement répétés et a une longue durée de vie.

Le pinceau de la batterie est traité avec un pulvérisateur de sel respectueux de l'environnement, d'une épaisseur de 0,5 mm.

Le câble de batterie de voiture à courant continu adopte un câble enveloppé de 2 cœurs de 0,75 mm2, qui prend en charge l'interface DC5.5 * 2.5/ DC5.5 * 2.1.

Le connecteur CC a un fusible 7A réinitialisable.

Interface d'alimentation en courant continu, connecteur d'alimentation dédié au laboratoire.

Fonctions du produit:

Affichage de la tension du véhicule

Épreuve de la batterie CR2032 de la télécommande automobile

Alerte de tension de la batterie de voiture (inférieure à 11 V)

Pour TOYOTA correspondance de l'angle de direction

Lamborghini ID48 clé activation auxiliaire IMMO

Fonction d'adaptateur d'alimentation IMMO AD. Après 2016, pour toutes les clés intelligentes Ford perdues, GT105 II coopère avec l'équipement VVDI (OBDSTAR, AUTEL,) et d'autres équipements de correspondance anti-vol pour programmer les clés.

Toutes les clés de voiture ont disparu -- réveillez le compteur ou réveillez l'ECU anti-vol.Mitsubishi toutes les clés perdues correspondance ou toutes les clés de réglage de télécommande perdu, vieille voiture Porsche Cayenne pour l'apprentissage des clés IMMO.)

Les feux indicateurs VPW, CANH, CANL, K-Line peuvent juger de l'état de communication entre le véhicule et le dispositif de programmation de diagnostic.l'utilisateur peut simplement juger si la programmation de diagnostic est normale ou non selon si l'appareil peut envoyer une communicationJe vous en prie.

Maintenance sur place

Le câble d'adaptateur de puissance GT105 II obtient une alimentation de 12 V à partir de la batterie de la voiture.il fournit une alimentation 12V quand ils ont besoin d'énergie à l'extérieur, afin de lire les données de l'ECU BMW BENZ IMMO, ou d'autres ECU de voiture, et enfin réaliser la maintenance sur place des véhicules extérieurs défectueux.

Fournir une alimentation de 12 V à la serrure (12 V).

Ligne de programmation de l'ECU par protocole complet standard OBD2 (avec MPPS, FGTech, Kess v2, etc., pour la lecture et l'écriture des données de l'ECU, le clonage de l'ECU, le réglage de l'ECU, etc.) (Note:OBD2 ligne de programmation de protocole complet ECU est achetée séparément)

Outil de remplacement de la batterie OBD

Réalisez l'alimentation électrique ininterrompue pendant le remplacement de la batterie, de sorte qu'elle peut empêcher la perte de données, la défaillance de la clé ou le réajustement causé par une interruption de courant pendant le remplacement de la batterie.

Avec le GT105 II, vous pouvez profiter des fonctions énumérées ci-dessous lors du remplacement de la batterie:

1- L'horloge ne change pas. - L'enceinte n'est pas verrouillée.

4La porte vitrée n'est pas réglée. L'accélérateur n'est pas réglé. Le voyant d'avertissement est éteint. Aucun code de défaut.

Comparaison des produits GT105 et GT105 II

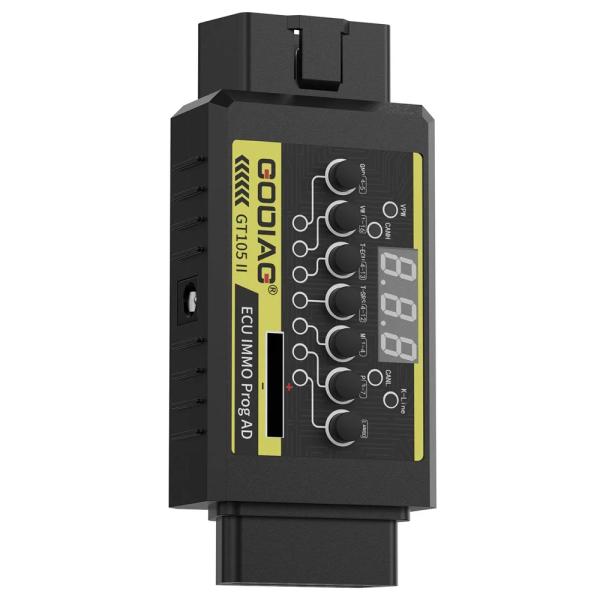

Indicateur de lumière Signification:

1. Fabrication sur mesure 2. fil SJE1850 3. Fabrication sur mesure 4La mise à la terre. 5Le signal est mis à la terre. 6. SAEJ2284haut 7. ISO9141-2&ISO, DIS4230-4K fil de fer ou de fer à repasser 8. Fabrication sur mesure

9. Fabrication sur mesure 10. fil SJE1850 (bus) 11. Fabrication sur mesure 12. Fabrication sur mesure 13. Fabrication sur mesure 14. SAEJ2284faible 15. ISO9141-2 et ISO/DIS 4230-4L fils 16La batterie de la voiture est positive.

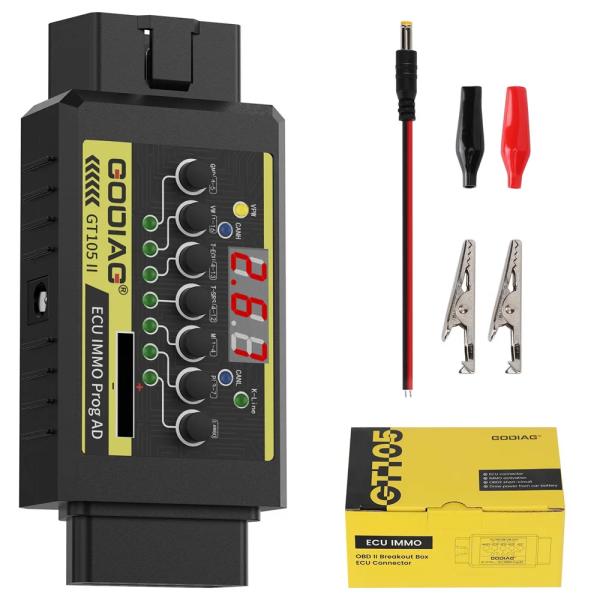

Le paquet comprend:



1pc x GT105 II hôte

1pc x câble d'alimentation avec pince à batterie

3 pièces x Résistance électrique
