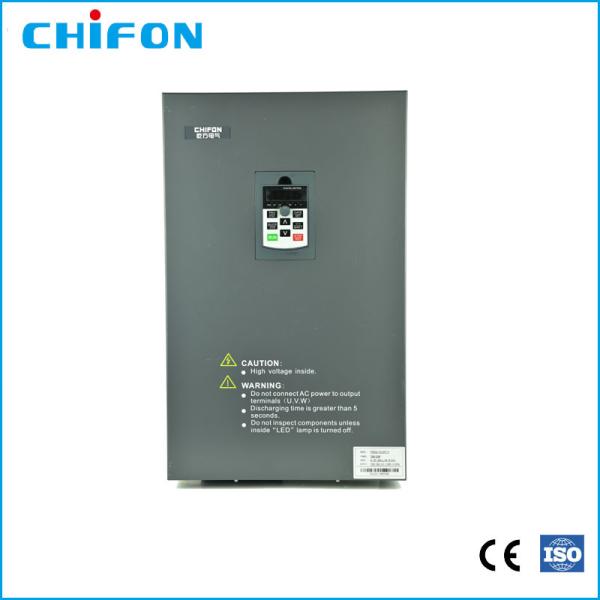

commande triphasée de HP VFD de l'inverseur 100 d'entraînement du moteur 75kw avec le PID
commande triphasée de HP VFD de l'inverseur 100 d'entraînement du moteur 75kw avec le PID
commande triphasée de HP VFD de l'inverseur 100 d'entraînement du moteur 75kw avec le PID
commande triphasée de HP VFD de l'inverseur 100 d'entraînement du moteur 75kw avec le PID
commande triphasée de HP VFD de l'inverseur 100 d'entraînement du moteur 75kw avec le PID
commande triphasée de HP VFD de l'inverseur 100 d'entraînement du moteur 75kw avec le PID
Les spécifications
Number modèle :
FPR500A-75G/90P-T4
Point d'origine :
La Chine
MOQ :
1pcs
Conditions de paiement :
L/C, T/T, Paypal
Capacité d'approvisionnement :
10000pcs par mois
Délai de livraison :
jours ouvrables de l'ordre 2 d'échantillon, jours ouvrables de la commande en gros 7-10
Détails de empaquetage :
Affaire en bois 600*420*355mm
Puissance de moteur :
75kw/100HP
Modèle :
FPR500A-75G/90P-T4
Fréquence :
50/60Hz
Phase de moteur :
Triphasé
Tension de sortie :
380-460v
Tension d'entrée :
380-460v
Temps de garantie :
18months
Certificat :
CE, ISO
Contrôle PID :
Contrôle PID intégré
RS485 :
Norme RS485
Définition

75kw triphasé VSD variateur de fréquence VSD variateur avec PID


commande triphasée de HP VFD de l'inverseur 100 d'entraînement du moteur 75kw avec le PID



Qu'est-ce que le VFD

UNE Entraînement à fréquence variable (VFD)est un type de contrôleur de moteur qui entraîne un moteur électrique en faisant varier la fréquence et la tension fournies au moteur électrique.Les autres noms pour un VFD sontvariateur de vitesse, variateur de vitesse, variateur de fréquence, Entraînement à courant alternatif, microdisque, et onduleur.

La fréquence (ou hertz) est directement liée à la vitesse du moteur (RPM).En d'autres termes, plus la fréquence est rapide, plus les RPM sont rapides.Si une application ne nécessite pas de moteur électrique pour fonctionner à pleine vitesse, le VFD peut être utilisé pour réduire la fréquence et la tension afin de répondre aux exigences de la charge du moteur électrique.Au fur et à mesure que les exigences de vitesse du moteur de l'application changent, leVFD peut simplement augmenter ou diminuer la vitesse du moteur pour répondre à l'exigence de vitesse.

Détails de l'emballage du produit :

Modèle VFD

taille du carton

(L*l*H)mm

 Poids net Poids brut
Mini taille FPR500M-0.75G-T4 22*14*19 0,95 kg 1,3 kg
FPR500M-1.5G-T4
FPR500M-2.2G-T4
FPR500M-4.0G-T4 24*18*21 1,6 kg 2.0kg
FPR500M-11G-T4 32.5*25*26 3,45 kg 4.15kg
FPR500M-22G/30P-T4 39.5*29.5*28.5 6,6 kg 7.65kg
Taille S FPR500A-0.75G-S2 24*18*21 1,6 kg 2.0kg
FPR500A-1.5G-S2
FPR500A-2.2G-S2
FPR500A-0.75G-T4
FPR500A-1.5G-T4
FPR500A-2.2G-T4
Taille M FPR500A-4.0G/5.5P-T4 32.5*25*26 3,1 kg 3.85kg
FPR500A-5.5G/7.5P-T4
FPR500A-7.5G/11P-T4
Taille L FPR500A-11G/15P-T4 39.5*29.5*28.5 6,6 kg 7.65kg
FPR500A-15G/18.5P-T4
FPR500A-18.5G/22P-T4
Boîtier en fer FPR500A-22G/30P-T4 52.5*35*32 18.55kg 18,9 kg
FPR500A-30G/37P-T4
FPR500A-37G/45P-T4
FPR500A-45G/55P-T4 600*420*355 kg 36.25kg
FPR500A-55G/75P-T4
FPR500A-75G/90P-T4 700*475*400 kg 51,9 kg
FPR500A-90G/110P-T4
FPR500A-110G/132P-T4
FPR500A-132G/160P-T4 800*600*425 kg 85kg
FPR500A-160G/185P-T4
FPR500A-185G/200P-T4
FPR500A-200G/220P-T4
FPR500A-220G/250P-T4 1400*850*500
FPR500A-250G/280P-T4
FPR500A-280G/315P-T4
FPR500A-315G/355P-T4

Jugement de défaut VFD :

(1) Le module redresseur est endommagé
Il est généralement causé par la tension du réseau ou un court-circuit interne.Remplacez le pont redresseur lorsque le court-circuit interne est éliminé.Lors de la gestion des pannes sur site, les conditions du réseau électrique de l'utilisateur, telles que la tension du réseau, la présence ou l'absence de soudeuses électriques et d'autres équipements polluant le réseau électrique, doivent être soigneusement vérifiées.

(2) Le module onduleur est endommagé
Il est généralement causé par des dommages au moteur ou au câble et une défaillance du circuit d'entraînement.Après avoir réparé le circuit de commande, remplacez le module lorsque la forme d'onde de commande est en bon état.Après avoir remplacé la carte de commande sur le terrain, vous devez également faire attention à vérifier le moteur et le câble de connexion.Après avoir confirmé qu'il n'y a pas de défaut, faites fonctionner l'onduleur.

(3) Aucun affichage après la mise sous tension
Généralement, cela est causé par l'endommagement de l'alimentation à découpage ou l'endommagement du circuit de charge douce de sorte que le circuit CC n'a pas de courant continu.Par exemple, si la résistance de démarrage est endommagée, le panneau peut être endommagé.

(4) Une surtension ou une sous-tension s'affiche après la mise sous tension Généralement en raison d'un manque de phase d'entrée, du vieillissement du circuit et de l'humidité du circuit imprimé.Découvrez son circuit de détection de tension et son point de détection, et remplacez l'appareil endommagé.

(5) Surintensité ou court-circuit à la terre après la mise sous tension
Cela est généralement dû à des dommages au circuit de détection de courant.Tels que les éléments Hall, les amplis op, etc.

(6) Démarrer l'affichage sur courant
Il est généralement causé par des dommages au circuit d'entraînement ou au module onduleur.

(7) La tension de sortie à vide est normale et indique une surcharge ou une surintensité après le chargement
Ce genre de situation est généralement causé par un paramétrage incorrect ou un vieillissement du circuit de commande et des dommages au module.

Schéma de connexion de câblage :

commande triphasée de HP VFD de l'inverseur 100 d'entraînement du moteur 75kw avec le PID
