Définition

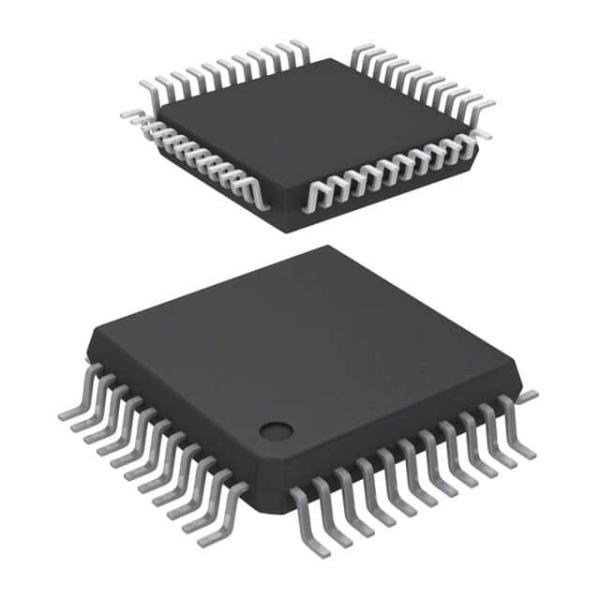

Les appareils ST72F324L et ST72324BL sont des membres de la famille de microcontrôleurs ST7 conçus pour des applications de milieu de gamme fonctionnant à 3,3 V. Différentes options de package offrent jusqu'à 32 broches d'E/S.
Tous les appareils sont basés sur un noyau de 8 bits standard de l'industrie, avec un ensemble d'instructions amélioré et sont disponibles avec une mémoire de programme Flash ou ROM.L'architecture de la famille ST7 offre à la fois puissance et flexibilité aux développeurs de logicielsLes périphériques intégrés comprennent un convertisseur A/D, deux minuteurs à usage général, une interface SPI et une interface SCI.
Pour des raisons d'économie d'énergie, le microcontrôleur peut basculer dynamiquement en mode WAIT, SLOW, ACTIVE-HALT ou HALT lorsque l'application est en veille ou en veille.

Caractéristiques

■ Les souvenirs
- 8 à 32K double tension High Density Flash (HD Flash) ou ROM avec capacité de protection contre la lecture.
- 384 à 1K octets de RAM
Durée du flash: 100 cycles, conservation des données: 40 ans à 85°C
■ Réglage de l'horloge et de l'approvisionnement
¢ sources d'horloge: oscillateurs à résonance cristalline/céramique, oscillateur RC interne et dérivé pour horloge externe
L'expérience de l'analyse de la fréquence de l'émetteur
Quatre modes d'économie d'énergie: arrêt, arrêt actif, attente et ralentissement
■ Gestion des interruptions
- Contrôleur d'interruption imbriqué
10 vecteurs d'interruption plus TRAP et RESET
- 9/6 lignes d'interruption extérieures (sur 4 vecteurs)
■ Jusqu'à 32 ports d'entrée/sortie
32/24 lignes d'entrée/sortie bidirectionnelles multifonctionnelles
22/17 lignes de fonctions alternatives
¢ 12/10 sorties d'évier élevées
■ 4 chronomètres
- Contrôleur d'horloge principal avec: base en temps réel, fonctionnalités de bip et de clock-out
¢ Températeur de chien de garde configurable
¢ Timer A à 16 bits avec: 1 capture d'entrée, 1 comparaison de sortie, entrée d'horloge externe, modes PWM et générateur d'impulsions
¢ Timer B 16 bits avec: 2 captures d'entrée, 2 comparaisons de sortie, modes PWM et générateur d'impulsions
■ 2 Interfaces de communication
Interface série synchrone SPI
Interface sérielle asynchrone SCI
■ 1 périphérique analogique
- ADC à 10 bits avec jusqu'à 12 ports d'entrée
■ Ensemble d'instructions
La manipulation de données à 8 bits
63 Instructions de base
17 principaux modes d'adressage
8 x 8 instruction de multiplication non signée
■ Outils de développement
¢ Paquet complet de développement de matériel et de logiciel
Capacité d'essai en circuit
