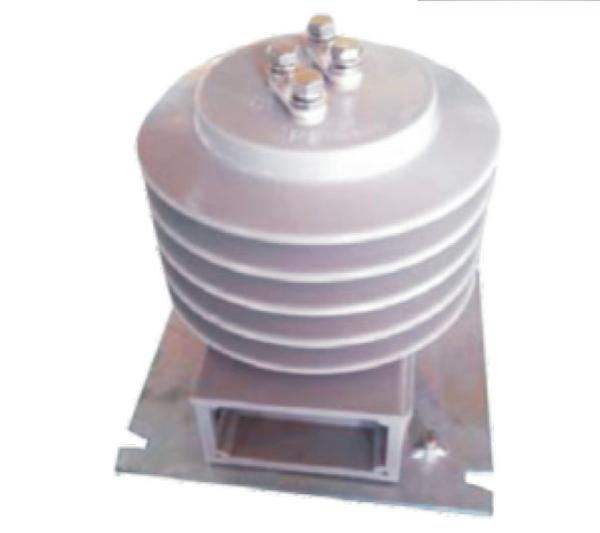

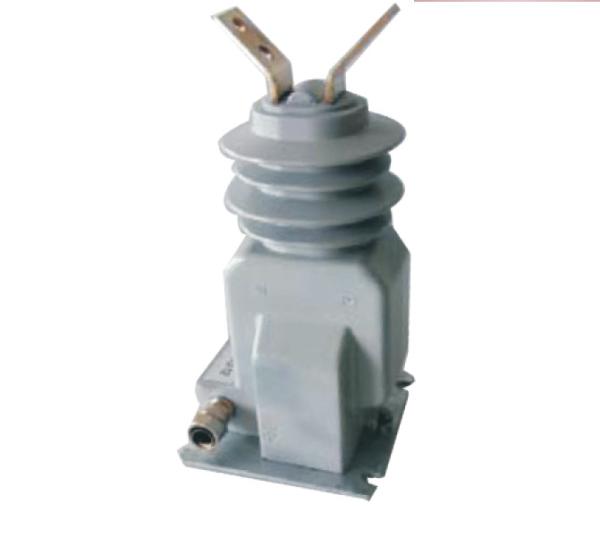

type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
Les spécifications
Numéro de type :
LZZB-36
Point d'origine :
Shenzhen
MOQ :
1SET
Conditions de paiement :
L/C, A/D, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement :
36,000,00pcs par an
Délai de livraison :
dans les 7 jours
Détails d'emballage :
L'emballage de carton pour un place, un ensemble comprenant trois morceaux avec des composants
Type :
résine époxyde
Niveau évalué d'isolation :
36KV
Site d'installation :
En plein air
Courant secondaire évalué :
5A
Paquet :
1/pcs/Plywood =420*370*770mm
Poids net :
Trois enroulements secondaires, chaque enroulement peuvent avoir le robinet
Définition

type monophasé extérieur moyen Multi-enroulement Ring Cabinet/Cabinet gonflable de résine époxyde du transformateur de courant 36kV


1. Lancement de produit :



L'isolation de bâti de résine époxyde et la construction entièrement incluse de soutien, enferme les enroulements primaires et secondaires et le noyau annulaire dans le corps de bâti de résine époxyde. Le produit a la grande ligne de fuite d'isolation de périphérie, résistant à la saleté et à l'humidité. Convenez à mesurer le relais de capacité, actuel et protecteur électrique dans le système d'alimentation de
36kV (jusqu'à 40,5 kilovolts).



Données techniques



1. Niveau évalué d'isolation : 36/70/170 kilovolt
                                   2, fréquence évaluée : 50/60Hz
3, site d'installation : Extérieur
4, norme technique : Le CEI 60044-1
(Le CEI 61869-1&2)





Rapport simple

Rapport actuel évalué (a) Combinaison de classes d'exactitude

Sortie évaluée

(VA)

 FS ALF Courant thermique à court terme évalué (kA/S) Actuel dynamique évalué (ka)
Mesure Protecteur
0,2 (S) 0,5 10P
30-200/5

0,2) (DE S/0,2 (S)

0,2) (de S/0,5

0,2) (de S/10P

0.5/10P

10

15

15

20



20

25

5

(10)

10

15

20

 150I1n 375I1n
300/5 31,5 80
400/5 40 100
500/5 50 100
600/5 63 130
800/5 80 160



Quotient

Rapport actuel évalué (a) Combinaison de classes d'exactitude

Sortie évaluée

(VA)

 FS ALF Courant thermique à court terme évalué (kA/S) Actuel dynamique évalué (ka)
Mesure Protecteur
0,2 (S) 0,5 10P
30-60/5

0,2) (DE S/0,2 (S)

0,2) (de S/0,5

0,2) (de S/10P

0.5/10P



15

20



15

20



20

25

5

(10)

10

15

20

 2 5
50-100/5 8 20
100-200/5 15 37,5
200-400/5 30 75
400-800/5 63 130

Remarques : Sur demande nous sommes heureux d'offrir des transformateurs selon d'autres normes ou avec Spéc. techniques non standard.



Dessin d'ensemble

type extérieur Cabinet multi de résine époxyde monophasé de transformateur de courant de 36kV système mv d'anneau d'enroulement
