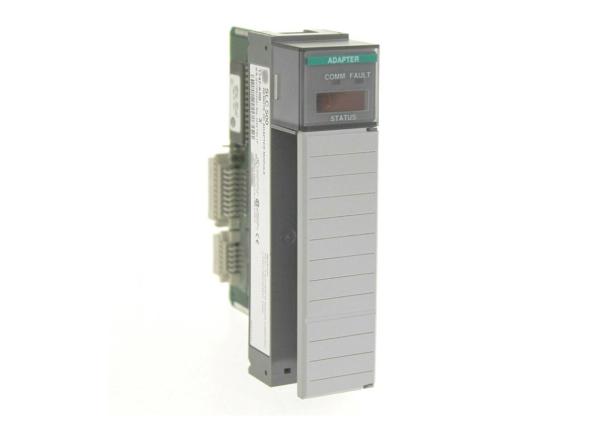

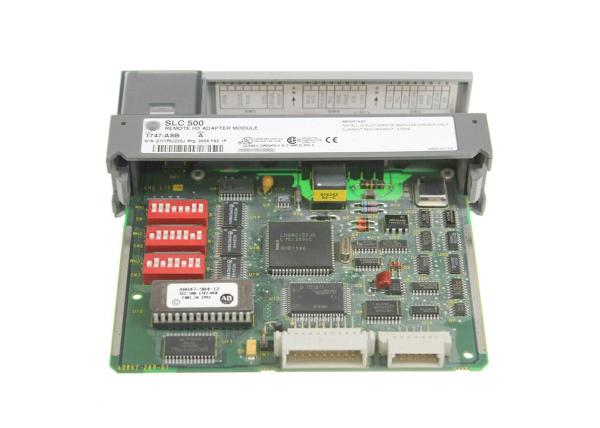

Allen-Bradley 1747-ASB est un module à distance d'adaptateur d'entrée-sortie qui fait partie du système de SLC 500. Il établit une liaison entre les scanners de SLC ou de PLC et les divers modules 1746 d'entrée-sortie par l'intermédiaire de l'entrée-sortie à distance. Le lien à distance d'entrée-sortie se compose d'un dispositif principal un scanner c.-à-d., de SLC ou de PLC et un ou plusieurs dispositifs slaves qui sont des adaptateurs. La table de l'image de SLC ou de PLC obtient le module d'entrée-sortie image-traçant directement de son châssis. Pour l'image traçant, elle soutient le transfert par blocs discret et. Le 1747-ASB a le soutien de 1/2-slot, de 1 fente, et de fente 2 adressant avec l'utilisation efficace d'image. Il est installé dans le châssis avec le processeur de SLC 500 et il balaye l'entrée-sortie dans le châssis.
Le module 1747-ASB a le courant de carte mère de 375 mA à 5V et 0 mA à 24V. Il a une dissipation thermique minimum et maximum de 1,875 W. Il peut communiquer des données d'entrée-sortie au-dessus d'une distance de jusqu'à 3040 mètres et il soutient des vitesses baud 57.6K, 115.2K, et 230.4K. Il permet une taille utilisateur-choisie d'image de jusqu'à 32 groupes logiques et de lui des contrôles jusqu'à 30 fentes de châssis. Le 1747-ASB fournit également la mémoire non-volatile et la capacité prolongée de noeud à jusqu'à 32 adaptateurs. Pour le câblage, le Belden 9463 ou le câble semblable de catégorie doit être employé, et il n'exige aucune programmation pour l'utilisateur. Il utilise un connecteur de 6-Pin Phoenix pour la connexion entre le lien à distance d'entrée-sortie et le processeur. Le module 1747-ASB soutient tous les modules d'entrée-sortie de SLC 501 comme les modules de base, les modules de résistance, les contre- modules ultra-rapides, etc. Pour le dépannage et l'opération, il a trois 7 affichages de segment avec la capacité augmentée pour montrer le statut et les erreurs de fonctionnement. Le 1747-ASB est prévu pour l'usage dans un milieu industriel et fournit une immunité de bruit standard de NEMA.

Le 1747 - ASB est un adaptateur à distance d'E/S qui appartient à la plate-forme d'automation de SLC 500. Cet adaptateur d'E/S communique avec des modules de scanner d'entrée-sortie, des cartes d'interface et des passages pour établir la connectivité à distance d'E/S.

Pour des applications de PLC, le but principal de ce module est de mettre en application l'application répartie d'E/S au-dessus d'un réseau à distance d'entrée-sortie. Comparé à un autobus d'expansion de SLC, l'expansion a limité la longueur de câble et une expansion très limitée de châssis de SLC. Avec un 1747-ASB, jusqu'à 32 châssis de SLC avec le scanner 1747 de RIO peuvent être employés avec des distances applicables de 762 mètres ou 2500 pieds pour 230,4 KBaud, 1524 mètres ou 5000 pieds pour 115,2 KBaud et 3048 mètres ou 10 000 pieds pour 57,6 KBaud. Jusqu'à 30 est la capacité de contrôle de cet adaptateur, cette limite de 30 fentes peut être segmentée au châssis ou au support différent avec chaque support installé avec un scanner de RIO et une alimentation d'énergie.

Hormis la communication avec les scanners à distance d'E/S, ce module peut également être utilisé pour communiquer avec les cartes de communication d'Allen-Bradley qui sont directement montées à un PC. Ceci permet la capacité à distance de programmation et de configuration et à télécommande par l'intermédiaire d'un contrôle de surveillance et par acquisition de données (SCADA). Alternativement, Allen-Bradley Human Machine Interfaces (HMI) comme des produits de PanelView sont capable d'être ajouté avec un adaptateur à distance d'entrée-sortie qui permet au HMI de commander le processus semblable à un système de SCADA.

Cet adaptateur à distance d'entrée-sortie soutient également la communication avec Allen-Bradley entourent des produits d'associé et des passages et des convertisseurs de tiers pour mettre en application la communication de tiers avec d'autres produits d'automation.
