Sensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimie
Sensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimie
Sensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimie
Sensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimie
Les spécifications
Numéro de modèle :
BP93420-IQ
Lieu d'origine :
Baoji, en Chine
Quantité minimale de commande :
1
Conditions de paiement :
L/C, T/T et Western Union
Capacité à fournir :
5000 pièces par mois
Délai de livraison :
5-8 jours ouvrables
Détails de l'emballage :
Paquet d'exportation standard
Modèle N°. :
BP93420-IQ
Classement de protection :
Pour la protection contre la corrosion
Matériau de logement :
autres
Type de pression :
Pression de mesure, pression absolue, pression scellée
Marque déposée :
HT capteur
Origine :
Baoji, Shaanxi Chine
Code du SH :
9026201090
Le type :
Transmetteur de détecteur de pression par diaphragme
Type de structure :
Transmetteur de pression au silicium diffusé
Plage de pression :
- 100 Kpa... 0 Kpa ~ 35 Kpa... Je suis désolé.3.5 MPa
Définition

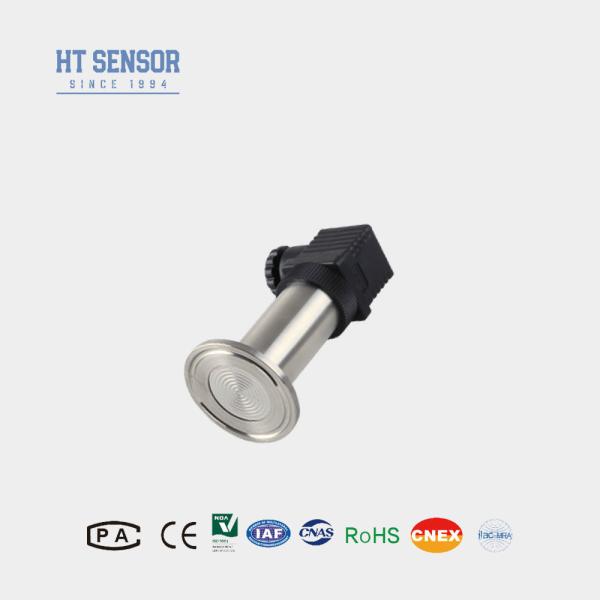

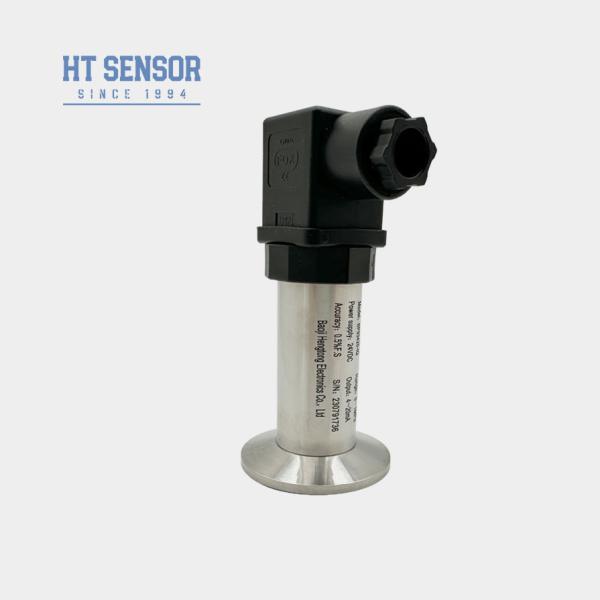

Sensor de pression du diaphragme à décharge pour le papier et les industries chimiques

Transmetteur de pression BP93420-IQ

Introduction du détecteur de pression du diaphragme:


BP93420-IQ émetteur de pression à diaphragme à décharge adopte un émetteur de pression de type pince à film plat.il adopte une structure de diaphragme de scellement soudé pour éviter tout contact direct entre le diaphragme de mesure et le matériau de scellement du transmetteur de pressionPar conséquent, il fournit un moyen fiable de mesurer la pression dans des milieux inhabituels et des occasions spéciales.Le dispositif de film d'isolation de soudure a une variété de structures de connexion de processus différentes et convient à la mesure de milieux à haute viscosité et cristallins.Les produits ont été largement utilisés dans les industries alimentaire, sanitaire, du papier et autres


Caractéristiques du produitd'un détecteur de pression du diaphragme à décharge:


1Large plage de mesure, interface de pression de la pince de 50,4 mm.
2Plusieurs options de signaux de sortie.
3Nul et pleine échelle réglables.
4Une connexion de processus aseptique à haute précision.


Applicationsd'un détecteur de pression du diaphragme à décharge:


1. Convient pour mesurer les gaz et liquides non corrosifs avec 316L.
2Les industries médicales, biopharmaceutiques et d'hygiène alimentaire pour le traitement stérile.
3Utilisé dans les industries du papier et de la chimie, ainsi que pour la mesure du niveau des eaux usées et de la pression des canettes de boissons.



Paramètres de performanced'un détecteur de pression du diaphragme à décharge
Plage de mesure - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa
Type de pression Pression de mesure, pression absolue, pression scellée
Surcharge ≤ 1,5 fois la plage nominale
Précision @ 25oC ±0,25% (typique) ±0,5% (maximum)
Répétabilité ≤ 0,1% FS
Hystérésis ≤ 0,1% FS
Stabilité à long terme ± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum)
Dérive de température au point zéro Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.
Dérive de température à pleine échelle Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.
Réponse de fréquence 2.4 Khz
Température de compensation Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air.
Température de fonctionnement -20°C à 80°C
Température de stockage -40°C à 120°C
Vibration 10 g,55 Hz ~ 2 kHz
Matériel de logement 304,316L
Matériau du diaphragme autres
Résistance à l'isolation 100 MΩ 100 VDC
Classification à l'épreuve des explosions Ex db IIC T6 Gb
Classement de protection Pour la protection contre la corrosion
Sceau à anneau O Ruban fluoré
Le poids - 0,2 kg




Sensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimie
Sensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimieSensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimieSensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimie


Signal de sortie Voltage d'alimentation Type de sortie
4 à 20 mA 12 à 30 VDC Fil 2/3/4
0 à 10/20 mA

3 fils
0/1 à 5 V
0/1 à 10 V
0.5 à 4,5 V 5 VDC



Sensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimie
Sensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimie


Conseils pour commander
1Lors de la sélection du produit, veuillez vous assurer que le support à mesurer est compatible avec les parties de contact du produit.
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions ne comprennent pas les têtes d'affichage numérique.
3Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau O EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences particulières telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.

Sensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimie
Guide des commandes
BP93420XX Transmetteur de pression
  Le code Construction du schéma
IB Transmetteur de pression générale Les États membres Affichage du transmetteur de pression
IE Transmetteur de pression de l'aviation résistant aux chocs IIC/III Général industriel/ Transmetteur de pression à écran
Si Transmetteur de pression à l'épreuve de l'humidité Les États membres Transmetteur de pression général/affichage
Dans Transmetteur de pression dédié pour la climatisation
C.I. Transmetteur à haute température
Le QI1/QI2 Grand diaphragme/émetteur à haute température sous pression
  Plage de mesure - 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa
(0-X) Kpa ou MPa X: indique la plage de mesure réelle
  Le code Énergie
D1 24 VDC
D2 5 VDC
D3 Autres
  Le code Signal de sortie
S1 4 à 20 mADC S5 0 à 20 mADC
S2 1 à 5 VDC S6 0 à 10 VDC
S3 0 à 5VDC S7 0Pour les conducteurs de véhicules à moteur
S4 0 à 10 mADC
  Le code Connexion sous pression
J1 Une M20×1.5
J2 G1/2
J3 G1/4
J4 Le 7/16-20UNF
J5 Autres
  Le code Connexion électrique
B1 Je suis Hirschmann.
B2 PG7 prise de courant
B3 Sortie du câble scellé
B4 2088 Enveloppes industrielles
B5 2088 Enveloppe industrielle avec affichage
B6 Autres
  Le code Type de pression
G Pression de mesure
Une Une pression absolue
S Pression de référence scellée


Sensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimieSensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimieSensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimieSensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimie

Sensor de pression du diaphragme à décharge pour l'industrie du papier et de la chimie
