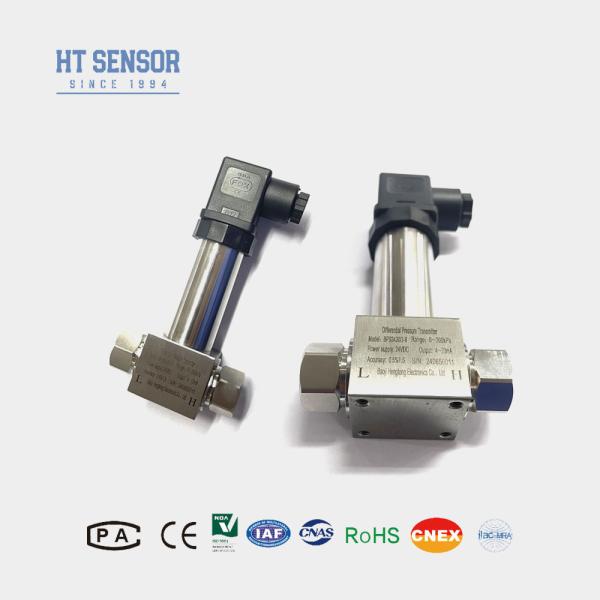

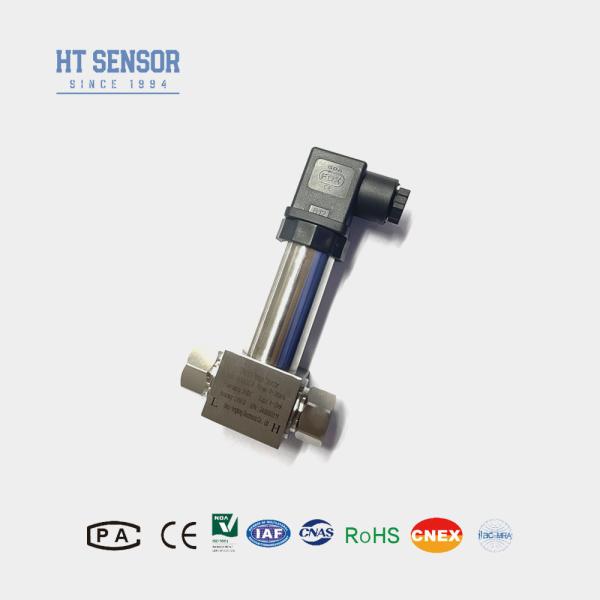

Transmetteur de pression différentielle BP93420DII avec conception compacte et installation facile Capteur de pression
Transmetteur de pression différentielle BP93420DII avec conception compacte et installation facile Capteur de pression
Transmetteur de pression différentielle BP93420DII avec conception compacte et installation facile Capteur de pression
Transmetteur de pression différentielle BP93420DII avec conception compacte et installation facile Capteur de pression
Les spécifications
Numéro de modèle :
BP93420D-II
Lieu d'origine :
Chine
Quantité minimale de commande :
1
Conditions de paiement :
L/C, D/P, T/T
Capacité à fournir :
3000 pièces par mois
Délai de livraison :
5-8 jour ouvrable
Détails de l'emballage :
Cartonné
Définition

Transmetteur de pression différentielle avec capteur piézorésistif en silicium diffus Dwyer

BP93420DII Différentiel Pression Transmetteur

Introduction du transmetteur de pression différentielle :

Le transmetteur de pression différentielle BP93420DII utilise un capteur piézorésistif en silicium diffus. La pression différentielle de gaz et de liquide est mesurée et sortie, ce qui peut être affiché. Il est applicable à la mesure de la pression différentielle de divers gaz et liquides dans les pipelines dans des industries telles que le pétrole, la chimie, l'énergie électrique, l'hydrologie, etc.

Caractéristiques du produit du transmetteur de pression différentielle :

  1. Le transmetteur adopte une conception de structure en acier inoxydable, une structure compacte et une installation facile.
  2.  Après une compensation de température et un criblage de vieillissement stricts, pour assurer des performances stables et fiables.
  3. L'interface électrique peut être externe ou à connexion directe.​

Applications du transmetteur de pression différentielle ::

  • 1. Convient à la mesure de la pression différentielle de divers gaz ou liquides dans les pipelines dans les industries du pétrole, de la chimie, de l'énergie électrique, de l'hydrologie et autres.
  • 2. Utilisé dans le contrôle des processus industriels sur le terrain.
  • 3. Mesure de la pression différentielle des tuyaux et des fours.​ers

Paramètres de performance du transmetteur de pression différentielle :
Plage de mesure 0-10KPa……~2MPa
Type de pression Pression différentielle
Surcharge unilatérale ≤3 fois la plage nominale
Pression statique La valeur minimale entre 5 fois la plage nominale ou 7 MPa
Précision @ 25℃ ±0,25 % (Typique) ±0,5 % (Maximum)
Répétabilité ±0,03 % (Typ.) ±0,05 %FS (Max.)
Hystérésis ±0,03 % (Typ.) ±0,05 %FS (Max.)
Stabilité à long terme ±0,5 % F.S/An (≤200KPa) ±0,2 % F.S/An (＞200KPa)
Dérive de température zéro ±0,01 %FS/℃(＞100KPa), ±0,02 %FS/℃ (≤100Kpa)
Dérive de température d'étendue ±0,01 %FS/℃(＞100KPa), ±0,02 %FS/℃ (≤100Kpa)
Température de compensation 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃
Température de fonctionnement -30℃~80℃
Température de stockage -40℃~100℃
Vibration 10g,55Hz ～ 2kHz
Matériau du boîtier 304,316L
Matériau du diaphragme 316L
Résistance d'isolement 100MΩ 100VDC
Indice antidéflagrant Sécurité intrinsèque et antidéflagrant
Indice de protection IP65
Poids ~0,45 kg

Signal de sortie Tension d'alimentation Type de sortie
4～20mA 12～30VDC 2/3/4 fils
0～10/20mA

3 fils
0/1～5V
0,5～4,5V 5VDC

Transmetteur de pression différentielle BP93420DII avec conception compacte et installation facile Capteur de pressionTransmetteur de pression différentielle BP93420DII avec conception compacte et installation facile Capteur de pression

Transmetteur de pression différentielle BP93420DII avec conception compacte et installation facile Capteur de pression

Transmetteur de pression différentielle BP93420DII avec conception compacte et installation facile Capteur de pression

Conseils de commande du transmetteur de pression différentielle :

1. Lors de la sélection du produit, veuillez vous assurer que le milieu d'essai est compatible avec les pièces de contact du produit (acier inoxydable 304 ou 316L).
2. Afin d'assurer un fonctionnement fiable, il est recommandé d'installer trois tubes de vannes entre le point de mesure et le transmetteur pour s'assurer que la pression des chambres de pression positive et négative du transmetteur est lente et uniforme. Si la surcharge d'une seule extrémité est grave, le capteur sera endommagé.
3. Lors de l'installation, les interfaces de pression aux deux extrémités doivent être placées horizontalement pour minimiser l'impact de la position d'installation sur le produit.
4. En cas d'exigences particulières telles que de fortes vibrations, un choc instantané, de fortes interférences électromagnétiques ou des interférences radiofréquences, veuillez nous en informer et l'indiquer dans la commande.

5. Lors de la commande d'un transmetteur avec une tête d'affichage LCD ou LED, l'alimentation du transmetteur ne doit pas être inférieure à 20VDC.

Guide de commande du transmetteur de pression différentielle :
BP93420XX Transmetteur de pression
Code Construction générale
DII Transmetteur de pression différentielle
Plage de mesure 0-10KPa……~2MPa
Code Alimentation
D1 24VDC
D2 5VDC
D3 Autre
Code Signal de sortie
S1 4～20mADC S5 0～20mADC
S2 1～5VDC S6 0～10VDC
S3 0～5VDC S7 0,5～4,5VDC
S4 0～10mADC
Code Raccord de pression
J1 M20×1.5 Mâle
J2 G1/2 Mâle
J3 G1/4 Mâle
J4 1/2 NPT Mâle
J5 Autre
Code Raccordement électrique
B1 Hirschmann
B2 Prise PG7
B3 Sortie de câble scellée
B4 Autre
Code Type de pression
D Pression différentielle

Transmetteur de pression différentielle BP93420DII avec conception compacte et installation facile Capteur de pression

Transmetteur de pression différentielle BP93420DII avec conception compacte et installation facile Capteur de pression
