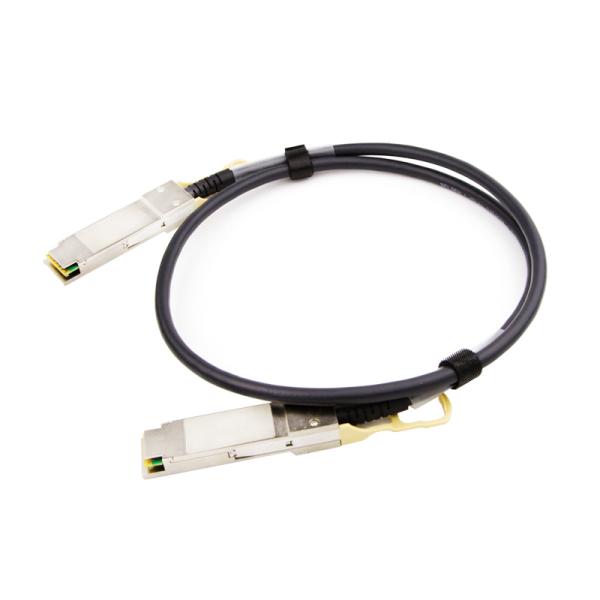

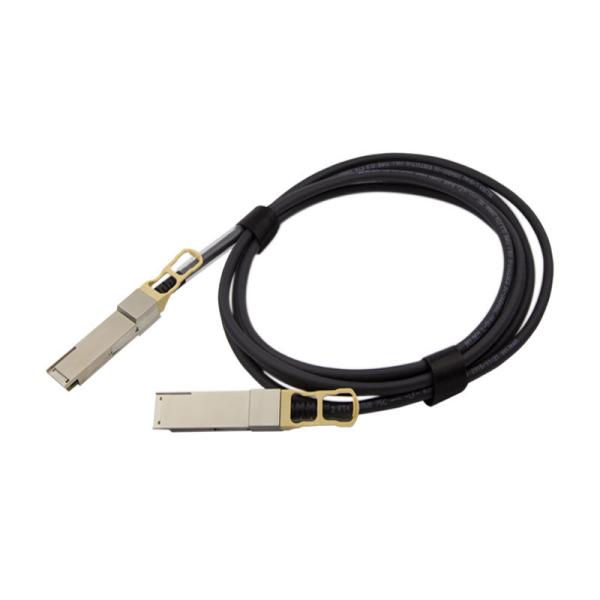

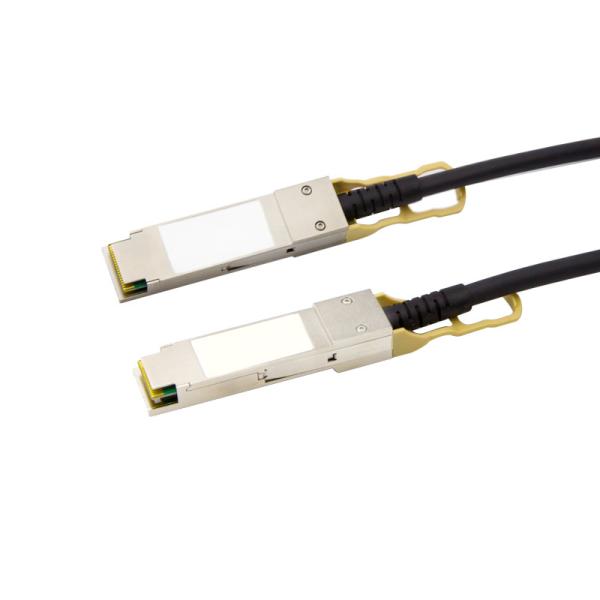

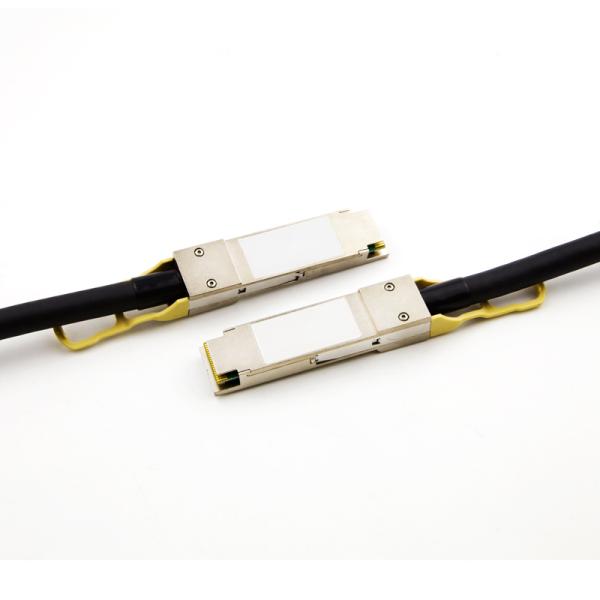

Câbles cuivre passifs à connexion directe 40G QSFP-SFP
Câbles cuivre passifs à connexion directe 40G QSFP-SFP
Câbles cuivre passifs à connexion directe 40G QSFP-SFP
Câbles cuivre passifs à connexion directe 40G QSFP-SFP
Câbles cuivre passifs à connexion directe 40G QSFP-SFP
Câbles cuivre passifs à connexion directe 40G QSFP-SFP
Câbles cuivre passifs à connexion directe 40G QSFP-SFP
Câbles cuivre passifs à connexion directe 40G QSFP-SFP
Les spécifications
SUIVANT :
La performance répond à l'exigence de spécification
Biais intra-paire :
≤ 100 ps (méthode TDT) du temps de montée de 35 ps
Choc thermique :
Les performances électriques répondent à l'exigence de spécification
Température de fonctionnement :
-40 ~ 85 ° C
Durabilité :
50 Temps. Aucune preuve de dommages physiques
Impédence différentielle :
100 + / -10Ohm (temps de hausse de 50 ps (20% - 80%))
Définition

40G QSFP-SFPPassivecâbles en cuivre directe

Avantages du produit

ØLe câble hybride est conforme au facteur de forme de petite taille SFF-8436 et SFF-8431

ØPrise en charge des débits de données multi-gigabit:1 Gb/s - 10 Gb/s (par canal)

ØTaux de transmission de données global maximal: 40 Gb/s (4 x 10 Gb/s)

Ølongueur de liaison de câble hybride jusqu'à 5 m (limitation passive)

ØConnecteur QSFP 38-PIN et SFP 20-PIN à haute densité

ØÉnergie électrique: +3,3 V

ØFaible consommation électrique: 0,02 W (typique)

ØPlage de température: 0 à 70 °C



Résumé

Les ensembles de câbles de cuivre E-link ¢s LNK-DP3CXX-XXX à haute vitesse 40G QSFP+ à 10G SFP+ Direct Attach Cable sont une alternative à faible coût pour les applications 4X à courte portée.Ils sont conçus pour être entièrement compatibles en termes de facteur de forme et de connexions optiques/électriques conformément à l'accord QSFP Multi-Source..



Indices techniques


Type d'essai

Point d'essai

Cible

Références



Impédance différentielle

100+/-10 ohms (temps de montée de 50 ps (20% à 80%)

Le groupe IEEE Std.802.3ba

Caractéristiques électriques

Mode différentiel RL

Fréquence ((GHz)

0.1-1.0

1.0 à 4.1

SDD11 et SDD22 (maximum)

- 10 ans

-12-2*sqrt f)

Pour le tableau 10 de 1B

Le câble MOL.v 0.68

Différentiel IL

Fréquence

100 MHz

200 MHz

625 MHz

1250 MHz

1875 MHz

2500 MHz

SDD21 ((min)

- 8 ans

- 8 ans

- Il y en a huit.5

- Il y en a 12.1

- 14 ans.7

- 17 ans.

Réf. tableau 43 des spécifications de l'architecture à bande Infini, V2

Suivant

≥ 26 dB @ 10 MHz à 5,0 GHz

/

Le décalage intra-paire

≤ 100 ps (méthode TDT) Temps de montée de 35 ps

(20% à 80%)

Le décalage intra-paire

≤ 400 ps (méthode TDT) Temps de montée de 35 ps

(de 20% à 80%)

Caractéristiques environnementales



Température de fonctionnement

-40 à 85 °C

Plage de température de fonctionnement du câble

Choc thermique

Aucune preuve de dommages physiques.

Étude EIA-364-32

Température et humidité cycliques

Aucune preuve de dommages physiques.

ÉIA-364-31 Méthode III,condition d'essai A

Spray de sel

48 heures de pulvérisation de sel après la coquille

ÉIA-364-26

Durée de vie à température

Les performances sont conformes aux prescriptions du cahier des charges

EIA-364-17, méthode A, conditions d'essai 3 à 105°±2°C

Caractéristiques mécaniques



Vibrations mécaniques

Les performances sont conformes aux prescriptions du cahier des charges

EIA-364-28E.11 TC-VII, Condition d'essai D 15 minutes sur les axes X, Y et Z.

Le câble Flex

Les performances sont conformes aux prescriptions du cahier des charges

L'EIA-444-1B est fournie à l'aide d'un formulaire.

Choc mécanique

Les performances sont conformes aux prescriptions du cahier des charges

EIA-364-27B, TG-G. 3 fois dans 6 directions, 100 g, 6 ms

Intégration du câble

40N au maximum.

Selon la QSFP MSA Rev 1.0

Extraction de prise de câble

30N au maximum.

Selon la QSFP MSA Rev 1.0.

Force de retenue du verrou

Aucune preuve de dommages physiques.

RSI-364-13

Durabilité

Aucune preuve de dégâts physiques.

EIA-364-09; effectuer des cycles de prise et de sortie

Informations relatives à la commande

Câbles cuivre passifs à connexion directe 40G QSFP-SFP

Numéro de la partie

Taux de données

Longueur

Émetteur-récepteur

Type de connecteur

Plage de température

Vêtement à câbles

LNK-DP3C30-1

Jusqu'à40G

1- Je suis désolé.

Le groupe AWG30

Coupe passive

0 à 70°C

Pvc

LNK-DP3C30-2

Jusqu'à40G

2- Je suis désolé.

Le groupe AWG30

Coupe passive

0 à 70°C

Pvc

LNK-DP3C30-3

Jusqu'à40G

3- Je suis désolé.

Le groupe AWG30

Coupe passive

0 à 70°C

Pvc
