Informations de base sur les plaques bipolaires en titane gravé :

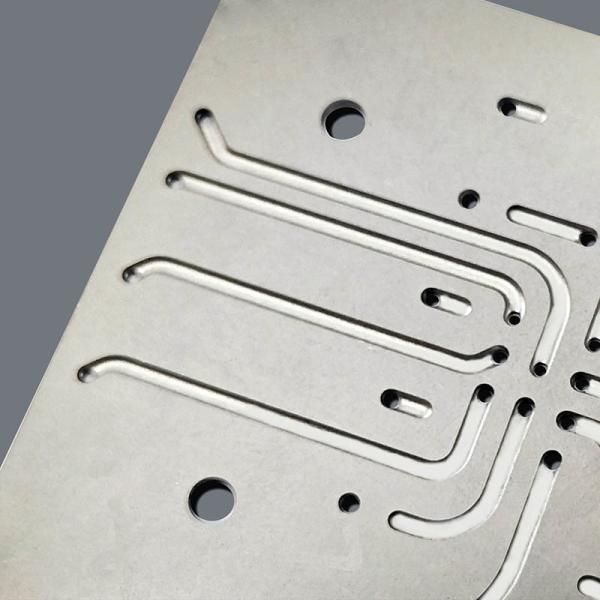

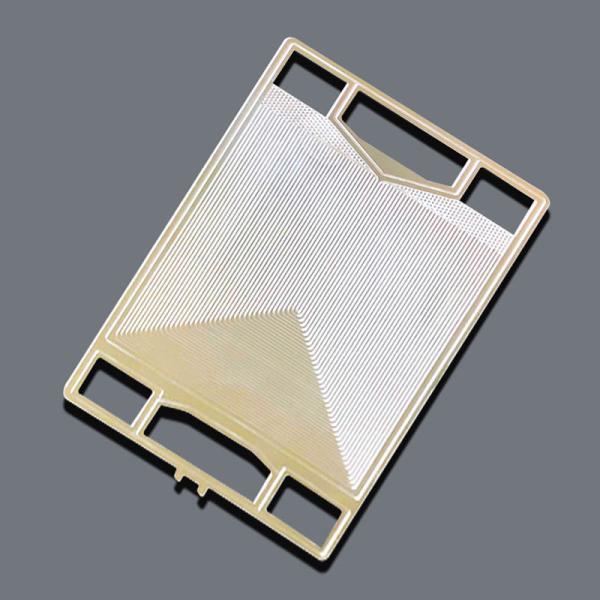

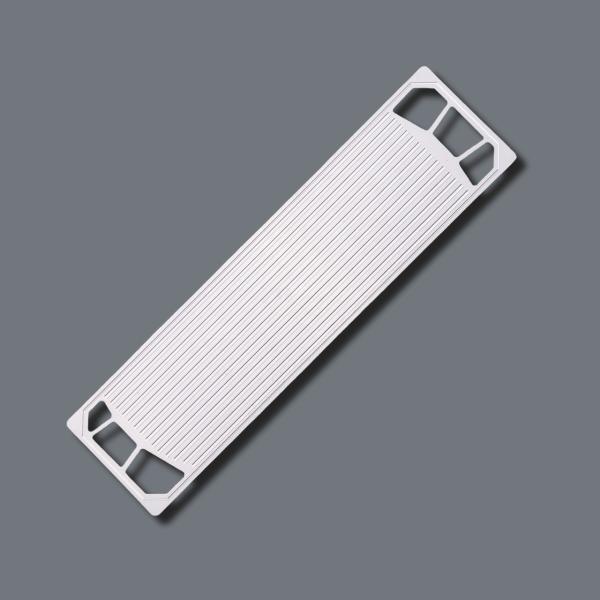

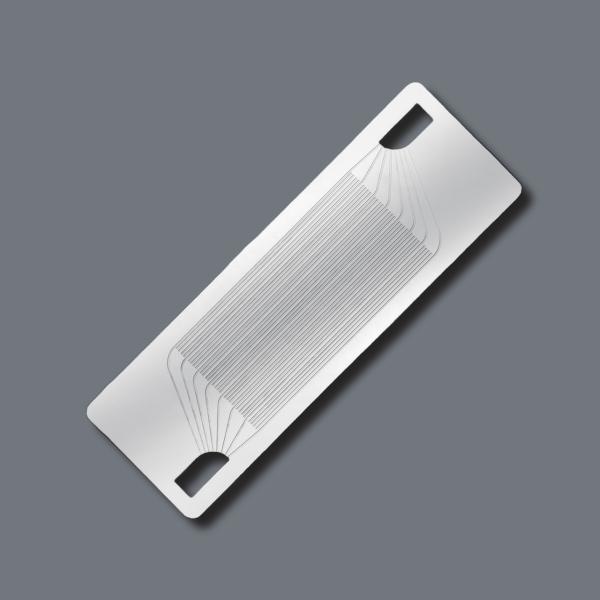

Plaques bipolaires en titane ultra-minces de haute précision pour la gravure de piles à combustible PEM

Spécifications des plaques bipolaires métalliques que nous gravons :

Caractéristiquesdes plaques bipolaires en titane gravé :

La plaque bipolaire est un composant essentiel des piles à combustible et des électrolyseurs. Dans la pile, elle remplit de multiples fonctions essentielles : conduire le courant électrique, canaliser les gaz et les liquides, soutenir l'ensemble membrane-électrode (MEA) et réguler la chaleur et l'humidité. Sa qualité et ses performances ont une influence directe sur l'efficacité, la durabilité et le coût global du système.

• Résistance à la corrosion– Stable contre les acides, les alcalis et l'humidité pour une durabilité à long terme dans les piles à combustible PEM et les électrolyseurs.

• Léger et solide– Le rapport résistance/poids élevé réduit le poids de la pile sans sacrifier la stabilité, idéal pour l'automobile et l'aérospatiale.

• Canaux de précision– La gravure permet des micro-canaux aussi fins que 100 μm pour une distribution efficace des gaz et un transfert de masse.

• Mince et compact– La plage d'épaisseur de 0,05 à 2,0 mm prend en charge les conceptions légères et peu encombrantes.

• Sans bavure et sans contrainte– La gravure évite les fissures et les déformations, assurant des canaux lisses et une étanchéité fiable.

• Prêt pour le revêtement– Compatible avec les revêtements conducteurs (or, carbone, etc.) pour améliorer la conductivité et réduire l'ICR.

Applicationdes plaques bipolaires en titane gravé:

• Piles à combustible à hydrogène– Appliquées dans les systèmes d'alimentation automobile, les appareils portables et les stations d'énergie fixes.

• Électrolyseurs d'eau– Utilisés pour la production d'hydrogène vert dans les systèmes PEM et les électrolyseurs alcalins.

• Systèmes de conversion d'énergie– Intégrés dans des solutions de stockage avancées telles que les batteries métal-air et à flux.

Plaque bipolaire de gravure photochimique :

Les techniques conventionnelles telles que l'estampage, la découpe laser et le fraisage CNC sont couramment utilisées pour produire des plaques bipolaires, mais elles rencontrent des difficultés pour obtenir des canaux d'écoulement fins et traiter des feuilles ultra-minces. En revanche, la gravure photochimique offre des avantages distincts pour la fabrication de plaques bipolaires métalliques de haute précision.

Pourquoi choisir la gravure photochimique pour la fabrication de plaques bipolaires ?

• Haute précision– Atteint des largeurs de canaux allant jusqu'à 0,1 mm avec un contrôle précis de la profondeur pour une distribution uniforme du débit.

• Sans contrainte et sans bavure– Élimine les déformations et les fissures, assurant une excellente étanchéité et fiabilité.

• Capacité ultra-mince– Traite des feuilles de métal de 0,02 à 3,0 mm, idéal pour les épaisseurs de plaques bipolaires courantes de 0,05 à 1,0 mm.

• Flexibilité de conception– Prend en charge les structures complexes double face et semi-gravées pour la personnalisation et le prototypage rapide.

• Rentabilité– Le faible coût d'outillage le rend adapté aux petites et moyennes séries et au développement de prototypes.

Technologie de fabrication de plaques bipolaires en titane :

Nous pouvons graver des canaux droits et courbes sur des feuilles de métal entières, ce qui permet des conceptions complexes avec facilité. Grâce à un contrôle précis de la profondeur, notre processus garantit une précision constante dans chaque projet.

GravureCanaux à double profondeur Surface revêtue Découpe laser

Nous pouvons graver différentes profondeurs de Pour les matériaux en acier inoxydable, Pour les feuilles de métal plus épaisses

canaux d'écoulement du même côté. nous électroplaquerons la surface que 1,5 mm, nous utilisons la découpe laser

Prend également en charge les profondeurs de gravure sur pour protéger la plaque bipolaire de l'oxydation. pour obtenir la taille ou la forme requise.

les différents côtés.

Emballage et expédition des plaques bipolaires en titane gravé :

Nous fournissons une couche protectrice dans les couvercles, un sac en PE, de la mousse dans une boîte, un emballage étanche ou selon votre demande.

ExpéditionMéthodes:

EMS : Environ 10 à 15 jours ouvrables

DHL :Environ 3 à 5 jours ouvrables

FedEx :Environ 4 à 6 jours ouvrables

UPS/TNT :Environ 6 à 8 jours ouvrables

AIR :Environ 5 à 7 jours ouvrables

MER :Environ 15 à 30 jours ouvrables

FAQ :

1.Quel est le prix de la personnalisation des plaques bipolaires ?

-- Le prix dépendra du matériau, de l'épaisseur, de la taille et d'autres exigences, n'hésitez pas à nous envoyer vos exigences détaillées, nous’vous offrirons le prix dès que possible.

2. Comment personnalisons-nous la plaque bipolaire ?

-- Veuillez nous envoyer votre dessin au format DXF, DWG, STEP, PDF et autres formats, nous’ferons l'évaluation et vous offrirons le prix.

3. Comment pouvons-nous garantir la qualité ?

-- Nous atoujours un échantillon de pré-production avant la production de masse, et atoujours 100 % inspection finale avant expédition.

4. Pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs ?

-- Xinhaisen est créée pour se spécialiser dans la production de produits métalliques gravés photochimiquement de haute qualité, finis et de petite taille. Nos soixante-dix professionnels personnel spécialisé dans la recherche et le développement, la fabrication et le service de marketing.

5. Quels services pouvons-nous fournir ?

-- Conditions de livraison acceptées : FOB, CFR, CIF, EXW；

Devise de paiement acceptée : USD, EUR, JPY, CAD, AUD, HKD, CNY ;

Type de paiement accepté : T/T, Paypal, Western Union, Espèces.

Voulez-vous personnaliser la plaque bipolaire ?

Cliquez sur "contactez-nous" ci-dessous pour nous envoyer le dessin de la plaque bipolaire, nous prenons en charge les formats DXF, DWG, STP, etc.
