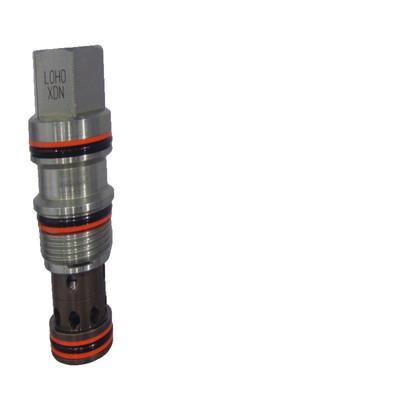

Valve de cartouche SUN LOHO-XDN pour différentes pressions et exigences
Valve de cartouche SUN LOHO-XDN pour différentes pressions et exigences
Valve de cartouche SUN LOHO-XDN pour différentes pressions et exigences
Valve de cartouche SUN LOHO-XDN pour différentes pressions et exigences
Les spécifications
Numéro de modèle :
L'équipement de base
Lieu d'origine :
Américain
Quantité minimale de commande :
1
Conditions de paiement :
T/T
Capacité à fournir :
10 pièces/jour
Délai de livraison :
3 jours
Détails de l'emballage :
boîtier en bois ou carton
Marque :
Le soleil
Modèle :
L'équipement de base
Poids du modèle :
10,06 livre.
Le couple d'installation de la vanne :
150 à 160 lbf ft
Taille hexagonale de la soupape :
Un quart de pouce.
Proportion de surface, A3 à A2 :
2.25:1
Proportion de surface, A3 à A1 :
1.8:1
Passage du pilote dans la vanne :
.06 dans.
Définition
Valve à cartouche SUN LOHO-XDN pour différentes pressions et exigences
Spécifications du produit
Attribut Valeur
Marque Le soleil
Modèle L'équipement de base
Poids du modèle 10,06 livre.
Le couple d'installation de la vanne 150 à 160 lbf ft
Taille hexagonale de la soupape Un quart de pouce.
Proportion de surface, A3 à A2 2.25:1
Proportion de surface, A3 à A1 1.8:1
Passage du pilote dans la vanne .06 dans.
Description du produit

Ces soupapes logiques déséquilibrées sont des éléments de commutation bidirectionnels qui sont ouverts par biais de ressort.La pression au port de travail 1 ou 2 tend à garder la vanne ouverte tandis que la pression au port 3 tend à la fermer.

La force générée au port 3 doit être supérieure à la somme des forces agissant au port 1 et au port 2 plus la force du ressort pour que la vanne se ferme.8 fois la superficie des ports 1 et 2.25 fois la surface au port 2.

Ces vannes disposent d'étanchéités positives entre le port 2 et la zone pilote.Exposition aux fluides à base de pétrole, les graisses et les lubrifiants endommageront les joints.

Principales caractéristiques opérationnelles
  • Une conception déséquilibrée rend la pression de fonctionnement dépendante
  • L'ouverture et la fermeture de la marionnette sont des fonctions des équilibres de force sur trois zones: port 1 = 100%, port 2 = 80%, et zone pilote = 180%
  • Pression réactive à tous les ports - le fonctionnement du système doit être considéré à travers des cycles complets
  • Tous les ports pour un fonctionnement de 5000 psi (350 bar)
  • Incorpore une construction de style solaire flottant pour minimiser la liaison des pièces internes
Spécifications supplémentaires
  • Cavité: T-17A
  • Série: 3
  • Capacité: 100 gpm
  • Pression de fonctionnement maximale: 5000 psi
  • Le dégagement maximal de soupape à 110 SUS (24 cSt): 10 gouttes/min.
  • Décalage du volume du pilote: .25 pouces 3
Options résistantes à la corrosion

Les soupapes de cartouche résistantes à la corrosion sont disponibles pour une utilisation dans des environnements corrosifs, identifiées par le suffixe de code du modèle:

  • /AP pour les composants extérieurs en acier inoxydable
  • /LH pour les composants extérieurs plaqués zinc-nickel
Questions fréquemment posées
Vous acceptez les petites commandes?

Oui, nous acceptons les petites commandes. Veuillez nous contacter pour plus de détails.

Pouvez-vous expédier dans mon pays?

Si vous n'avez pas votre propre expéditeur, nous pouvons vous aider.

Quelles sont vos conditions de paiement?

Nous acceptons T/T, LC à vue, et 100% de paiement complet.

Quel est votre délai de production?

Le délai de livraison dépend du produit et de la quantité de commande.

Quand puis-je m'attendre à un devis?

Nous fournissons généralement des devis dans les 24 heures suivant la réception de votre demande. Pour les demandes urgentes, veuillez nous en informer par téléphone ou par courriel pour un traitement prioritaire.
