Les spécifications
Définition
1. Description du produit​
  • Modèle du produit: HQ00513​

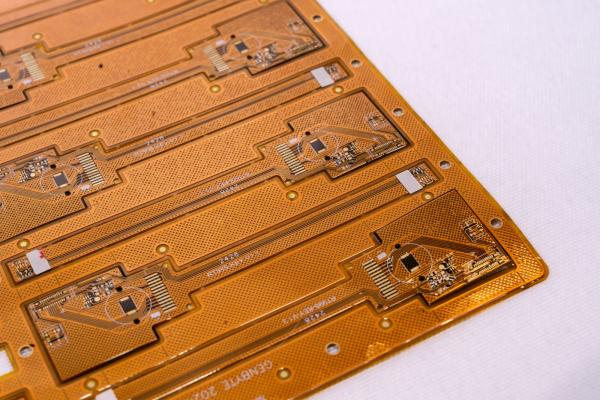

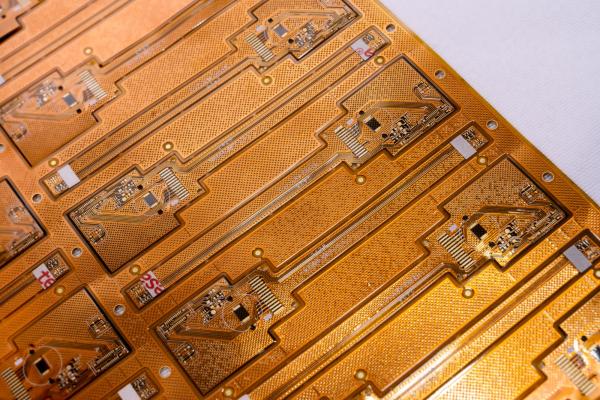

  • Nom du produit: Circuit imprimé flexible (FPC) connecté par ruban​
  • Caractéristiques du produit: Masque de soudure jaune double face, finition plaquée or, structure de carte double couche​
  • Spécifications: Personnalisable selon les exigences du client (service de personnalisation et fabrication d'échantillons disponibles)

  • Cartes de circuits imprimés FPCB personnalisées professionnelles, cartes de circuits flexibles FPC et câbles plats flexibles FPC. Fournisseur de haute qualité

    Cartes de circuits imprimés FPCB personnalisées professionnelles, cartes de circuits flexibles FPC et câbles plats flexibles FPC. Fournisseur de haute qualité

    Cartes de circuits imprimés FPCB personnalisées professionnelles, cartes de circuits flexibles FPC et câbles plats flexibles FPC. Fournisseur de haute qualité

    ​
2. Paramètres de conception FPC​
2.1 Principaux paramètres techniques​
2.1.1 Spécifications dimensionnelles​
  • FPC de précision: Taille maximale : 240 × 500 mm (limite : 250 × 500 mm) ; taille minimale : aucune restriction.​
  • Carte en matériau en rouleau: Largeur maximale : 240 mm ; longueur maximale : 100 mètres.​
2.1.2 Nombre de couches de la carte​
  • Carte monocouche: Structure simple, généralement appliquée dans des domaines avec des circuits relativement simples (par exemple, contrôle industriel, instruments électroniques).​
  • Carte double couche: Équipée de deux couches de feuille de cuivre et de vias accrus pour former des chemins conducteurs, couramment utilisée dans des produits tels que les téléphones portables et les instruments automobiles.​
2.1.3 Couleur du masque de soudure​
Les couleurs du masque de soudure FPC incluent le jaune, le noir et le blanc, avec les recommandations suivantes :​
  • Jaune: Convient à la plupart des produits (par exemple, divers produits de câbles) – fortement recommandé.​
  • Noir: Couramment utilisé dans les produits haut de gamme ou absorbant la lumière (par exemple, automobiles, téléphones portables, écrans LED).​
  • Blanc: Comporte un revêtement blanc supplémentaire par rapport au masque de soudure jaune, souvent utilisé dans les produits nécessitant une réflexion (par exemple, luminaires, écrans LED, équipements d'esthétique médicale).​
2.1.4 Épaisseur de la feuille de cuivre​
  • FPC de précision:​
  • Carte monocouche : 18 µm (0,5 oz) ou 35 µm (1 oz) en option ;​
  • Carte double couche : 12 µm (0,33 oz), 18 µm (0,5 oz) ou 35 µm (1 oz) en option.​
  • FPC ordinaire:​
  • Carte monocouche : 18 µm, 25 µm, 35 µm (1 oz) ou 50 µm en option ;​
  • Carte double couche : 18-25 µm, 25-25 µm, 35-35 µm ou 35-70 µm en option.​
2.1.5 Largeur/espacement minimum des lignes​
Généralement, une largeur/un espacement des lignes plus petits augmentent la difficulté de fabrication et le taux de défauts. Il est recommandé d'utiliser un minimum de 3 mil.​
3. Processus de service​
3.1 Consultation et support technique​
Avec 16 ans d'expérience dans la conception, la R&D et la fabrication de FPC, nous fournissons à nos clients des solutions personnalisées, des plans de conception, le développement de nouveaux produits et un support technique pertinent.​
3.2 Devis​
Nous proposons des devis pour des échantillons ou des commandes en série avec une technologie constante, des matériaux de haute qualité et des processus avancés. Nos prix compétitifs aident les clients à réduire considérablement les coûts.​
3.3 Capacité de production professionnelle​
Nous sommes équipés d'équipements et de technologies de production avancés en provenance d'Allemagne, du Japon, de Taïwan (Chine) et d'autres régions, ce qui permet une production professionnelle et à grande échelle. Notre usine couvre une superficie de près de 20 000 mètres carrés, avec plus de 800 employés et 50 cadres techniques supérieurs.​
3.4 Service de conception intégré​
Nous fournissons des solutions aux clients et avons obtenu de nombreuses certifications de systèmes internationaux. Des services complets sont disponibles, notamment la production de substrats, la conception de câblage, la conception de schémas, la fabrication de moules, la technologie SMT (Surface Mount Technology), DIP (Double In-line Package) et la fabrication de pochoirs. Avec 16 ans d'accumulation technique professionnelle, nous sommes dignes de votre confiance.​
3.5 Fabrication d'échantillons​
Spécialisés dans la fabrication et la personnalisation d'échantillons FPC, nous disposons d'une chaîne de production accélérée. Par exemple, les échantillons de circuits imprimés flexibles double couche peuvent être réalisés en 5 à 7 jours.
​Cartes de circuits imprimés FPCB personnalisées professionnelles, cartes de circuits flexibles FPC et câbles plats flexibles FPC. Fournisseur de haute qualité
Cartes de circuits imprimés FPCB personnalisées professionnelles, cartes de circuits flexibles FPC et câbles plats flexibles FPC. Fournisseur de haute qualité
Cartes de circuits imprimés FPCB personnalisées professionnelles, cartes de circuits flexibles FPC et câbles plats flexibles FPC. Fournisseur de haute qualité
Cartes de circuits imprimés FPCB personnalisées professionnelles, cartes de circuits flexibles FPC et câbles plats flexibles FPC. Fournisseur de haute qualité
4. Certificats et distinctions
​Cartes de circuits imprimés FPCB personnalisées professionnelles, cartes de circuits flexibles FPC et câbles plats flexibles FPC. Fournisseur de haute qualité
Remarque :​
Toutes les images sur cette plateforme sont réelles. Cependant, en raison des variations d'éclairage, d'angles de prise de vue et de résolution d'affichage, de légères différences de couleur peuvent apparaître dans les images que vous visualisez.​
GongDong HongQi est un fabricant chinois professionnel de circuits imprimés avec 16 ans d'expérience. Nos produits sont mis à jour et améliorés chaque année, et nous sommes spécialisés dans divers services de fabrication et de personnalisation d'échantillons FPC. Si vous êtes intéressé par nos produits, veuillez nous informer de vos exigences – nous vous fournirons des solutions professionnelles et des services complets (y compris la production de substrats, la conception de câblage, la conception de schémas, la fabrication de moules, SMT, DIP, etc.).​
Pour toute demande, veuillez nous contacter en ligne ou par e-mail. Notre équipe de vente professionnelle vous fournira un service personnalisé. Merci de votre attention.​
