carte de circuit imprimé de l'appareil, etc.

Définition du produit:

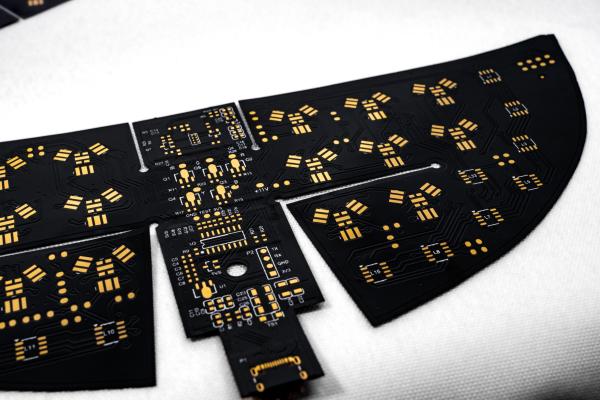

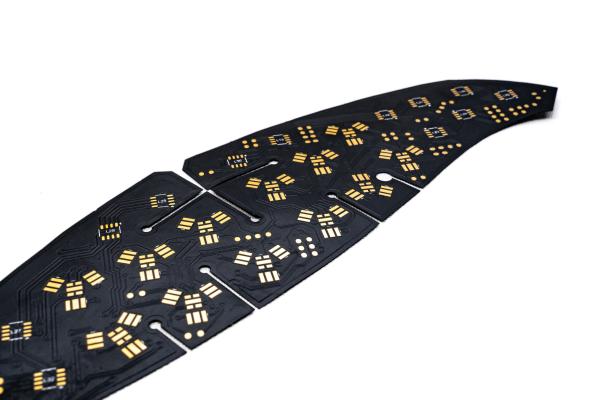

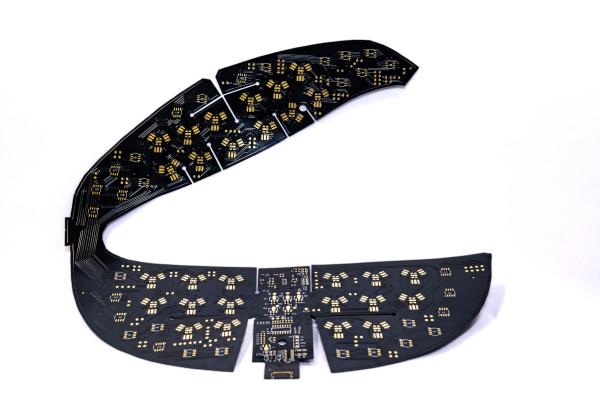

Modèle FPC:HQ00537
Nom de la CFP: FPC pour les soins de santé par infrarouge
Caractéristiques du FPC:Carton à double couche, revêtement par film à double face, tableau blanc, texte noir, antioxydant OSP

Spécifications du produit:

1.Selon vos besoins pour personnaliser différentes épaisseurs de matériau et les exigences de processusProduits chimiques à base de fibres inoxydablesUn circuit imprimé à masque flexible à LED, un câblage multicouche à double face et à un seul côté.

2.Bonne souplesse et résistance à la flexion

L'usine dispose d'un testeur de flexion professionnel, chaque lot de matériaux à travers

Des dizaines de milliers de tests de flexion avant la production de masse.

Vue d'ensemble des paramètres de conception des FPC

1. Les dimensions

   • La précision FPC: la taille maximale est de 240 mm x 500 mm avec une limite maximale admissible de 250 mm x 500 mm.
   • Plaque de roulement: largeur maximale de 240 mm et longueur maximale de 100 mètres.

2. Nombre de couches

   • Plaques à une seule couche: Structure simple, idéale pour les commandes industrielles et les instruments électroniques avec des circuits simples.
   • Plaques à double couche: Il est doté de deux feuilles de cuivre, de voies viales augmentées et convient aux applications dans les téléphones portables et les instruments automobiles.

3. Options de couleur du masque de soudure

   • Jaune: Recommandé pour la plupart des produits, y compris divers produits de câbles.
   • Noir: couramment utilisé dans les applications haut de gamme ou sensibles à la lumière telles que les voitures, les téléphones portables, les écrans LED, etc.
   • Blanc: Inclut un revêtement blanc supplémentaire, idéal pour les produits nécessitant une réflexion, tels que les luminaires et les appareils de beauté médicaux.

4. Options d'épaisseur de feuille de cuivre

   • CPC de précision à panneau unique: 18um (0,5 oz) ou 35um (1 oz).
   • Plaque à double couche FPC de précision: 12 mm (0,33 oz), 18 mm (0,5 oz) ou 35 mm (1 oz).
   • Panneau unique de FPC ordinaire: Les options incluent 18um/25um/35um (1 oz) ou 50um.
   • Plaque à double couche ordinaire en FPC: Les choix sont 18-25um, 25-25um, 35-35um ou 35-70um.

5. Largeur minimale de ligne/espacement

   • Un minimum de 3 millilitres est recommandé pour réduire les difficultés de fabrication et les taux de défauts.
