3,5 universel lumière du soleil d'affichage de TFT LCD lisible avec l'interface compatible TFT-H035A3HVIST5N50
3,5 universel lumière du soleil d'affichage de TFT LCD lisible avec l'interface compatible TFT-H035A3HVIST5N50
3,5 universel lumière du soleil d'affichage de TFT LCD lisible avec l'interface compatible TFT-H035A3HVIST5N50
3,5 universel lumière du soleil d'affichage de TFT LCD lisible avec l'interface compatible TFT-H035A3HVIST5N50
3,5 universel lumière du soleil d'affichage de TFT LCD lisible avec l'interface compatible TFT-H035A3HVIST5N50
3,5 universel lumière du soleil d'affichage de TFT LCD lisible avec l'interface compatible TFT-H035A3HVIST5N50
3,5 universel lumière du soleil d'affichage de TFT LCD lisible avec l'interface compatible TFT-H035A3HVIST5N50
3,5 universel lumière du soleil d'affichage de TFT LCD lisible avec l'interface compatible TFT-H035A3HVIST5N50
Les spécifications
Number modèle :
TFT-H035A3HVIST5N50
Point d'origine :
Dongguan, Chine
MOQ :
2
Conditions de paiement :
LC, D/A, T/T, D/P, Western Union, MoneyGram
Capacité d'approvisionnement :
99999
Délai de livraison :
25 jours
Définition

3,5" interface compatible lisible TFT de lumière du soleil aucun contact Screen/TFT-H035A3HVIST5N50

Paramètres de produit


Taille d'affichage - 3,5"
Perspective - pleine perspective
Éclat de contre-jour - 500cd/m2
Numéro de borne de méthode de connexion - FPC-50PIN
Interface - MCU/SPI/RGB/MIPI
La température fonctionnante - (- 20~70℃)
Tension d'alimentation - 3.3v
Modèle de puce de conducteur - ST7796S

Caractéristique générale :

Article Valeur standard Unité
Taille d'affichage 3,5" --
Nombre de pixels 320 (H) x3 (RVB) *480 (V) --
Secteur actif 48,96 (H) *73.44 (V) millimètre

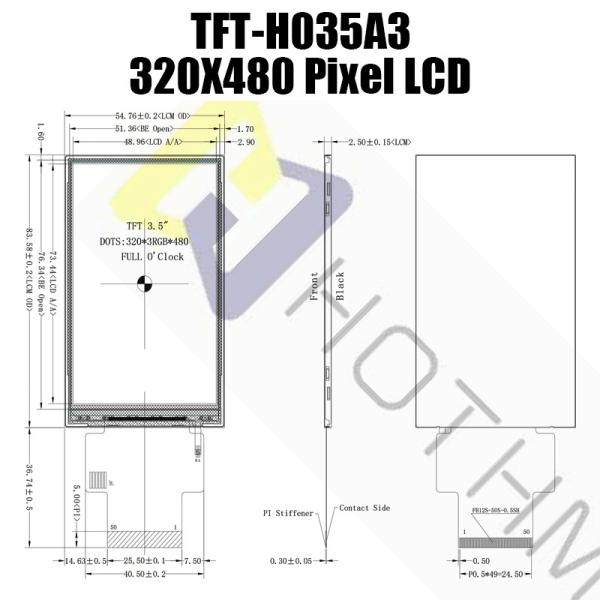

Dimension d'ensemble de LCM 54,76 (H) ×83.58× 2,50 (V) millimètre
Direction de visionnement Pleine heure -
Interface de LCM SPI, RVB, MCU, MIPI, libre pour choisir -
Conducteur IC de LCM ST7796S -
Conducteur Voltage de LCM VCI=2.8V V
Contre-jour LED blanche -
Écran tactile Sans écran tactile -
Conducteur IC de PCT - - - -
Conducteur Voltage de PCT VDD=2.8V V
Tension d'entrée-sortie Digital de PCT - - - V
La température d'opération -20~70 ℃
Température de stockage -30~80 ℃

Pin Description

Pin NON. Symbole Description
1 LED_A Anode de LED
2 LED_K Cathode de LED
3 LA terre La terre
4 MIPI_DN

* polarité positive de signal de données différentiel de basse tension

* laissez la goupille pour s'ouvrir si non utilisable.
5 MIPI_DP

* polarité négative de signal de données différentiel de basse tension

* laissez la goupille pour s'ouvrir si non utilisable.
6 LA terre La terre

7

MIPI_CN

* polarité négative de signal d'horloge différentielle de basse tension

* laissez la goupille pour s'ouvrir si non utilisable.

8

MIPI_CP

* polarité positive de signal d'horloge différentielle de basse tension

* laissez la goupille pour s'ouvrir si non utilisable.
9 LA terre La terre
10-12 IM0-IM2 Le mode d'interface de MCU choisi
13 REMISE LCM a remis à zéro le Pin.
14 VSD

* signal d'entrée de synchronisation vertical pour l'interface de RVB.

* a sinon utilisé, fixe svp cette goupille à la terre.
15 HSD

* signal d'entrée de synchronisation horizontal pour l'interface de RVB.

* a sinon utilisé, fixe svp cette goupille à la terre.
16 PCLK

* signal d'horloge de point pour l'interface de RVB.

* a sinon utilisé, fixe svp cette goupille à la terre.
17 REPAIRE

* les données permettent le signal pour l'interface de RVB.

* a sinon utilisé, fixe svp cette goupille à la terre.
18-35 DB17-DB0 Données Autobus sinon utilisé, svp difficulté ceci goupille à LA terre.

36

SPI_SDO

* goupille de sortie d'interface de SPI. Sinon utilisé, laissez cette goupille ouverte.

* les données outputted sur le bord en baisse du signal de câble coaxial.

37

SPI_SDI

* goupille d'entrée-sortie d'interface de SPI.

* les données sont verrouillées sur le bord de montée du signal de câble coaxial

* a sinon utilisé, fixe svp cette goupille à la terre.

38

RDX

* la lecture permettent dans 8080 MCU parallèles SI. Bas-actif.

* a sinon utilisé, fixe svp cette goupille à la terre.

39

WRX/SPI_SCL

* Write permettre dans l'interface parallèle de MCU

* dans le mode de SPI, cette goupille est utilisée comme câble coaxial.

* a sinon utilisé, fixe svp cette goupille à la terre.
40 DCX

* goupille de sélection de données/commande d'affichage en parallèle SI.

* a sinon utilisé, fixe svp cette goupille à la terre.
41 CSX/SPI_CS

* goupille choisie d'entrée de puce (le « bas » permettent).

* a sinon utilisé, fixe svp cette goupille à la terre.

42

TE

* le signal violent d'effet est utilisé comme moyen pour synchroniser MCU pour encadrer l'écriture de mémoire.

* a sinon utilisé, laisse svp cette goupille ouverte.
43 VCI Puissance analogue
44 LA terre La terre
45 NC/CTP_VDD

* alimentation d'énergie

* a sinon employé,

 entrée pour la PCT. veuillez laisser ceci

goupille

ouvert.
46 NC/CTP-SCL

* signal d'horloge périodique de PCT.

* a sinon utilisé, laisse svp cette goupille ouverte.
47 NC/CTP-SDA

* signal d'entrée de données périodiques de PCT.

* a sinon utilisé, laisse svp cette goupille ouverte.
48 NC/CTP-INT

* interruption de CTP_External au centre serveur.

* a sinon utilisé, laisse svp cette goupille ouverte.
49 NC/CTP-RES

* Pin de remise de PCT.

* a sinon employé, svp

laissez

ceci

goupille

ouvert.
50 LA terre La terre

Mot-clé de recherche : tft 3,5, tft 3,5", affichage à cristaux liquides de 3,5 tft, 3,5" affichage à cristaux liquides de tft, affichage à cristaux liquides de tft de 3,5 pouces, affichage à cristaux liquides 3,5 de tft, affichage de 3,5 tft, 3,5" affichage de tft, affichage de tft de 3,5 pouces, affichage 3,5, affichage 3,5" de tft de tft

3,53,53,53,53,53,53,53,53,5

3,5

TFT-H035A3HVIST5N50.pdf
