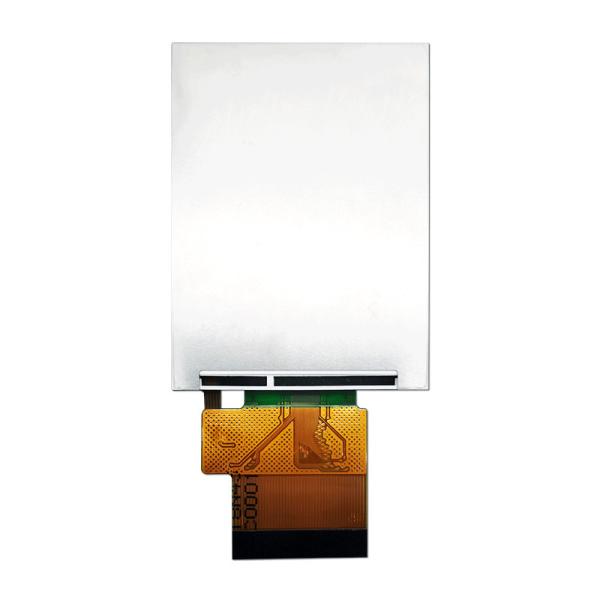

Lumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 Sun
Lumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 Sun
Lumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 Sun
Lumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 Sun
Lumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 Sun
Lumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 Sun
Lumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 Sun
Lumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 Sun
Les spécifications
Number modèle :
TFT-H024A7QVIST8N45
Point d'origine :
Dongguan, Chine
Définition

Lumière du soleil de 2,4 pouces TFT lisible sans Touchscreen/240x320 Pixels/TFT-H024A7QVIST8N45

Paramètres de produit


Taille d'affichage - 2,4"
Perspective - pleine perspective
Éclat de contre-jour - 800cd/m2
Numéro de borne de méthode de connexion - 45PIN
Interface - MCU|RVB|SPI
Instructions spéciales - interface entièrement compatible
Température de fonctionnement - (- 20~70℃)
Tension d'alimentation - 3.0V
Modèle de puce de conducteur - ST7789V

Caractéristique générale :

Article Valeur standard Unité
Taille d'affichage 2,4" --
Nombre de pixels 240 (H) x3 (RVB) x320 (V) --
Secteur actif 36,72 (H) x48.96 (V) millimètre
Dimension d'ensemble de LCM 42,32 (H) ×59.91× 2,40 (V) millimètre
Direction de visionnement PLEINE heure -

Interface de LCM

- 8080 interface parallèle de la série MCU (8/9/16/18-bit)

-6/16/18 interface de RVB (VSYNC, HSYNC, DOTCLK, PERMETTENT, DB [le 17:0])

- Interface périphérique périodique (3SPI/4SPI)

-
Conducteur IC de LCM ST7789V -
Conducteur Voltage de LCM IOVCC=1.8V, VCI=2.8V (3.3V maximum) V
Contre-jour LED blanche -
Écran tactile Écran tactile de Whitout -
Conducteur IC de PCT T.B.D -
Conducteur Voltage de PCT T.B.D V
Tension d'entrée-sortie Digital de PCT T.B.D V
La température d'opération -20~70 ℃
Température de stockage -30~80 ℃

Pin Description

Pin NON. Symbole Description
1 VCI Puissance analogue (2,65 | 3,3 V)
2 LA terre La terre
3 LED_A Anode de LED
4 LED_K Cathode de LED
5-8 IM0-IM3 Le mode d'interface de MCU choisi
9 TE Le signal violent d'effet est utilisé comme moyen pour synchroniser MCU pour encadrer l'écriture de mémoire. A sinon utilisé, laisse svp cette goupille ouverte.
10 VSD Signal d'entrée de synchronisation vertical pour l'interface de RVB. Sinon utilisé, fixez svp cette goupille à la terre.
11 HSD Signal d'entrée de synchronisation horizontal pour l'interface de RVB. Sinon utilisé, fixez svp cette goupille à la terre.
12 PCLK

Signal d'horloge de point pour l'interface de RVB.

Sinon utilisé, fixez svp cette goupille à la terre.
13 REPAIRE

Les données permettent le signal pour l'interface de RVB.

Sinon utilisé, fixez svp cette goupille à la terre.
14-31 DB17-DB0 Le bus de données a sinon utilisé, fixe svp cette goupille à la terre.
32 RS/SPI_CLK

* goupille de sélection de données/commande d'affichage en parallèle SI.

* cette goupille est a employé pour être horloge d'interface série.
33 RD

Lu permettez dans 8080 MCU parallèles SI.

Sinon utilisé, fixez svp cette goupille à la terre.

34

WR/SPI_D/C

* Write permettre dans l'interface parallèle de MCU

* goupille de sélection de données/commande d'affichage dans 4 la ligne publication périodique SI.

* en second lieu ruelle de données dans la publication périodique de ruelle de 2 données SI.
35 OR Aucun reliez
36 CS/SPI_CS Goupille choisie d'entrée de puce (le « bas » permettent).
37 SPI_SDI PIN d'entrée-sortie de SPI ou entrée, définition par IM3. Sinon utilisé, fixez svp cette goupille à la terre.
38 SPI_SDO Goupille de sortie d'interface de SPI. Sinon utilisé, laissez cette goupille ouverte.
39 REMISE LCM a remis à zéro le Pin.
40 OR Aucun reliez
41 LA terre La terre
42 OR Aucun reliez
43 OR Aucun reliez
44 OR Aucun reliez
45 OR Aucun reliez

TFT-H024A7QVIST8N45 | 2,4" affichage à cristaux liquides lisible de lumière du soleil | pixels 240x320 | connexion de soudure de Chaud-barre | Aucun écran tactile
Cet affichage à cristaux liquides TFT de la résolution 240x320 est équipé d'un contre-jour puissant, fournissant la visibilité en conditions d'allumage lumineuses comprenant le soleil direct. L'affichage lisible de lumière du soleil vient avec l'interface parallèle à 8 bits et offre une PLEINE vue optimale. Ce 2.8V liquide Crystal Display a un contrôleur intégré de ST7789V, connexion de soudure de chaud-barre, est RoHS conforme et ne vient pas avec un écran tactile.

Lumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 SunLumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 SunLumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 SunLumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 SunLumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 SunLumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 SunLumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 Sun

Lumière du soleil de TFT de 2,4 pouces lisible, affichage lisible TFT-H024A7QVIST8N45 de 240x320 Sun

TFT-H024A7QVIST8N45.pdf
